NetGain Hyper9 H9HV驱动电机结构设计

　　这款驱动电机的三维结构建模，核心围绕新能源轻型动力场景的实际安装与适配需求展开，在做结构还原之前，首先要明确它的核心应用边界——这类高压驱动电机主要面向小型电动车辆、轻型特种作业装备、改装电动动力单元的配套场景，需要兼顾动力输出密度、安装适配性与散热可靠性，建模过程中所有结构特征都要匹配实际装机的公差与装配逻辑，不能只做外观层面的曲面复刻。

　　从实际用途来看，该电机作为动力输出核心单元，需要匹配对应的逆变控制单元完成扭矩输出与转速调节，建模时首先要梳理清楚动力输出端的接口特征：输出轴的轴径、键槽尺寸、伸出端长度是核心安装边界，直接决定了和传动系统的连接适配性，前端法兰的安装孔位分布、止口直径是和设备安装基座定位的关键基准，这部分特征在建模时必须严格按照实际装配公差做基准对齐，不能出现孔位偏移、止口尺寸偏差的问题，否则后续做装配仿真时会出现干涉报错。

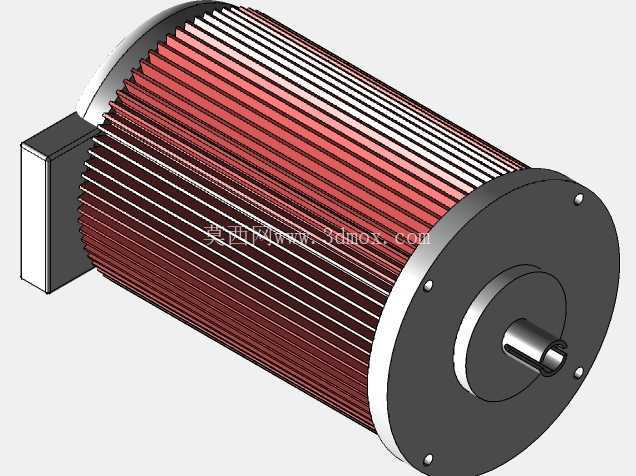

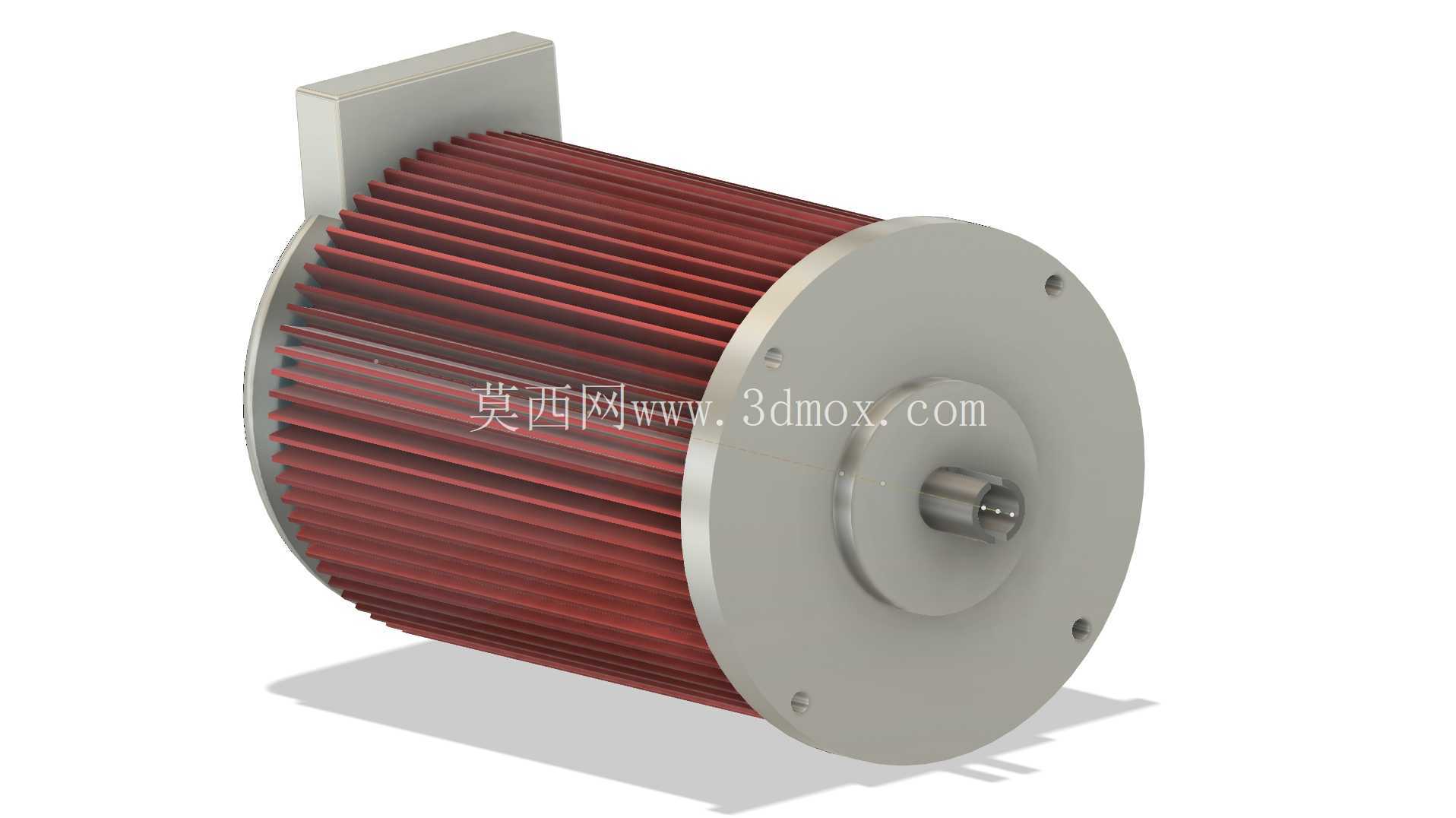

　　外形结构上，电机壳体采用带径向散热筋的一体化设计，这部分结构不是单纯的外观装饰，散热筋的高度、筋条间距、排布角度都和电机持续运行时的热散逸效率直接相关，建模时没有对散热筋做简化省略，每一条筋条的拔模角度、根部圆角都按照实际冲压/铸造成型的工艺特征还原，避免后续做热仿真分析时因为结构简化导致散热效率计算出现偏差。尾部的安装挂耳是辅助固定结构，挂耳的安装孔中心距、孔位到电机轴线的高度差，是做整车或设备机架设计时的关键定位尺寸，建模时将这部分特征和主壳体做了一体化布尔运算，还原了实际铸件的结构连续性，没有做拆分式的拼接处理，符合真实零件的加工工艺逻辑。

　　设计思路上，整个模型的建模基准以电机输出轴的回转轴线为核心基准轴，前端法兰端面为第一基准面，所有径向、轴向尺寸都从这两个基准出发做参数化关联，方便后续根据不同的功率改型调整轴向长度、法兰尺寸时，可以快速驱动特征更新，不需要重新绘制基础草图。接线端的结构位置做了准确还原，考虑到实际装机时高压线缆的弯曲半径需求，接线盒的突出高度、出线口方向都和实际产品保持一致，避免后续做整机布线设计时出现线缆和周边结构干涉的问题。

　　安装边界层面，模型还原了电机的最大外轮廓尺寸，包括散热筋的最大外径、壳体总长度、挂耳的最大外伸尺寸，这些尺寸是做设备安装舱室设计时的最小空间参考，建模时特意标注了所有关键安装面的平面度要求、安装孔的位置度公差参考，方便结构设计人员在做配套机架设计时预留合理的装配间隙。端盖和主壳体的连接螺栓孔位做了全特征还原，螺栓孔的沉头深度、螺纹深度都按照标准紧固件的装配要求设置，后续做装配仿真时可以直接调用标准件模型完成装配，不需要二次修正孔位特征。

　　从结构设计的实际角度出发，这类驱动电机的建模不能只追求外观相似度，所有和装配、散热、动力传输相关的特征都要做到和实物一致，比如输出轴的轴肩定位尺寸、轴承位的配合公差带、端盖的密封槽结构，这些细节直接决定了模型能不能用于后续的工程分析、装配干涉检查、配套部件设计。很多同类电机模型会忽略密封槽、轴用挡圈槽这类细小特征，导致后续做结构设计时需要反复补全特征，这个模型在建模时就把这些工艺特征全部还原，从转子的轴系结构到壳体的安装基准，都按照实际零件的加工顺序做特征树排布，方便设计人员根据需求调整参数、拆解子装配体。

　　另外，考虑到这类电机经常用于改装类电动动力场景，模型特意保留了安装接口的参数化属性，设计人员可以根据不同的安装需求调整法兰孔位、挂耳位置，不需要重构整个模型。散热筋的结构也做了参数化关联，如果后续需要调整散热面积来适配不同功率等级的散热需求，可以直接修改筋条的数量、高度参数，快速生成改型后的电机结构，大幅缩短前期方案设计的建模周期。
