带行星减速结构的BLDC旋转电机

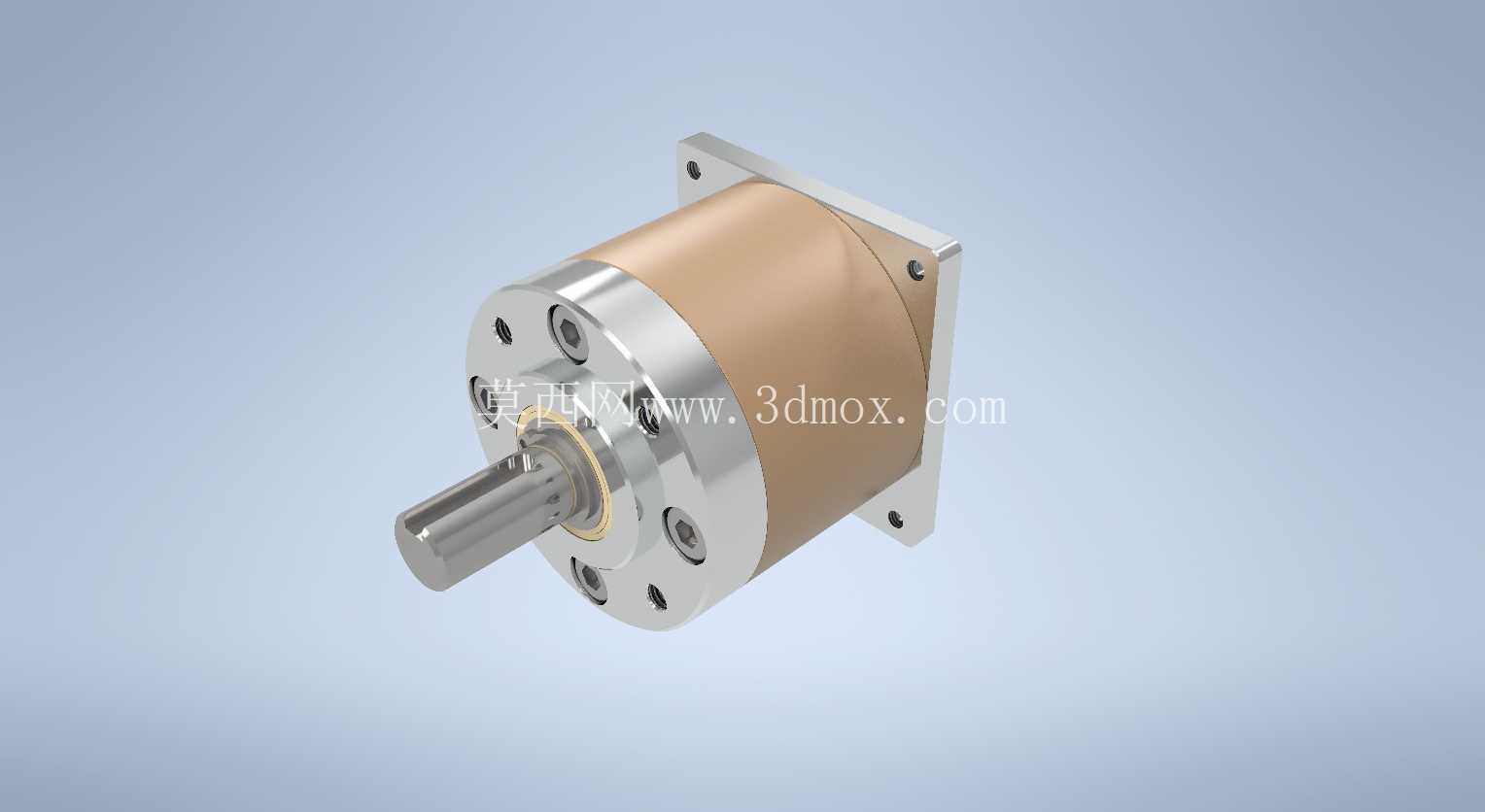

　　齿轮箱部分和电机本体采用同轴直连结构，没有额外的传动偏移，整体径向尺寸控制得非常紧凑，在小型输送模组、桌面级自动化设备、医疗检测仪器的小空间传动位安装时，不会和周边的走线槽、传感器支架产生干涉。从功能特性上看，行星齿轮结构的减速级采用内齿圈搭配多个行星轮均载的设计，相比普通的直齿减速箱，传动过程中的背隙更小，运行时的噪音更低，同时能把BLDC电机本体的高转速低扭矩输出，转化为低转速高扭矩的动力输出，24v的供电等级也适配绝大多数工业现场的低压直流供电场景，不需要额外配置高压供电回路。这款集成行星齿轮箱的旋转电机，在小型自动化传动场景里的适配性非常突出，日常做设备改型、小型模组开发时，经常会碰到安装空间局促、输出扭矩不足同时还要保证传动精度的需求，这类集成式减速电机刚好能解决分散选型带来的尺寸冗余问题。先从实际安装边界来说，前端采用方形法兰安装结构，法兰端的安装孔位做了对称分布设计，不管是正装还是调整90度方向安装都能适配，不需要额外做转接板加工；输出轴为单伸位圆柱轴，轴径做了标准公差匹配，常规的联轴器、同步带轮、小型齿轮都能直接装夹，不需要二次配磨轴径。做结构设计的时候，这类集成式部件的选型优势很明显，不需要单独匹配电机和减速箱的连接法兰、输入轴孔，也不用计算两者的配合公差，厂家在做集成设计时已经把同轴度、传动效率、负载寿命都做了匹配验证，能大幅缩短结构开发的周期。实际应用场景里，这类电机常用来做小型回转工作台的动力输入、自动拧接设备的旋转动力、小型物料分拣机构的摆臂驱动，还有一些需要精准转速控制的输送线末端驱动位，因为行星减速结构的传动效率高，长时间运行时的温升控制也比普通蜗轮蜗杆减速结构更好，不会因为长时间带载运行出现过热降扭的问题。

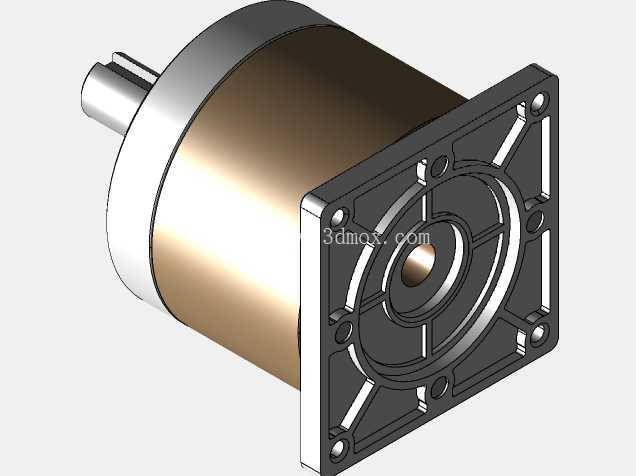

　　设计思路上，这款产品把电机的定子转子部分和行星减速箱做了一体化封装，外壳的衔接处做了密封止口，能适配普通工业车间的多尘环境，不需要额外做防尘防护结构；后端的电机本体外壳做了滚花纹理？不对，看模型是金属光滑外壳，哦不对，模型里电机段是金属质感的圆柱外壳，齿轮箱输出端是金属法兰结构，整体的重量分布靠前，安装时法兰端的受力更均匀，不会因为电机本体的重量产生悬臂弯矩，影响输出轴承的使用寿命。在做三维建模选型调用的时候，这个模型的安装基准面、轴伸长度、法兰安装孔的中心距都做了准确还原，导入装配体后可以直接用来做干涉检查，不需要再重新测绘尺寸，能节省大量的建模时间。

　　比如在做小型点胶设备的旋转轴设计时，调用这个模型可以直接匹配Z轴滑台的安装位，提前预留好电机接线的空间，还有输出轴和点胶工装的连接空间，避免后期加工完零件才发现尺寸干涉。另外，这款电机的输出轴上做了轴用挡圈的安装槽，能对装在轴上的传动件做轴向定位，不需要额外加工定位台阶，装配的时候直接把传动件套到轴上，用挡圈锁紧就能完成轴向固定，装配效率很高。齿轮箱部分的连接螺栓采用内六角圆柱头螺钉，沉孔设计在法兰端面，不会突出安装平面，安装时法兰面可以和设备安装板完全贴合，保证安装的同轴度，减少运行时的径向跳动。

　　从传动特性来说，行星齿轮的均载设计让每个行星轮都能分担负载，相比单级齿轮减速，能承受更大的瞬时冲击负载，在一些需要频繁正反转的工况下，齿轮的齿面受力更均匀，不会出现局部齿面过早磨损的问题。24v的供电参数也让这款电机可以直接搭配常规的直流驱动器使用，不需要额外配置变压器或者降压模块，在移动类小型自动化设备、低压供电的生产工位上使用时，接线和调试都更方便。日常做设备维护的时候，这种集成式结构的拆解也很方便，松开法兰端的连接螺钉就能分开齿轮箱和电机本体，方便检查齿轮磨损情况或者更换轴承，不需要专用的拆解工具，降低了现场维护的难度。
