带制动功能HF-MP43B型AC伺服电机结构

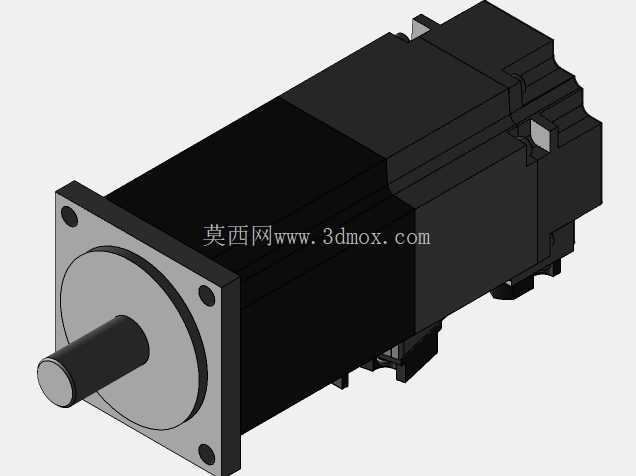

　　这款带制动功能的AC伺服电机，在自动化产线的高精度定位工位有着极高的适配性，常见于电子元器件贴装、数控进给轴、机械手关节驱动这类需要断电位置保持的场景——普通伺服电机在断电后，受负载重力或外力作用会出现轴端滑移，而集成的制动模块可以在断电瞬间锁死输出轴，避免工装位移、工件掉落这类生产事故，在垂直安装的传动场景中这一特性尤为关键。从结构设计来看，电机本体采用方形安装法兰配合圆柱形机壳的经典布局，法兰端面上的四个安装孔做了沉台处理，安装时螺栓头可以完全没入沉台内，不会突出法兰端面影响安装贴合度，输出轴为单键圆柱轴，轴径、键槽尺寸完全匹配通用伺服的安装尺寸链，不需要额外做转接套就能直接对接行星减速机、同步带轮或者联轴器，大幅降低选型适配的工作量。

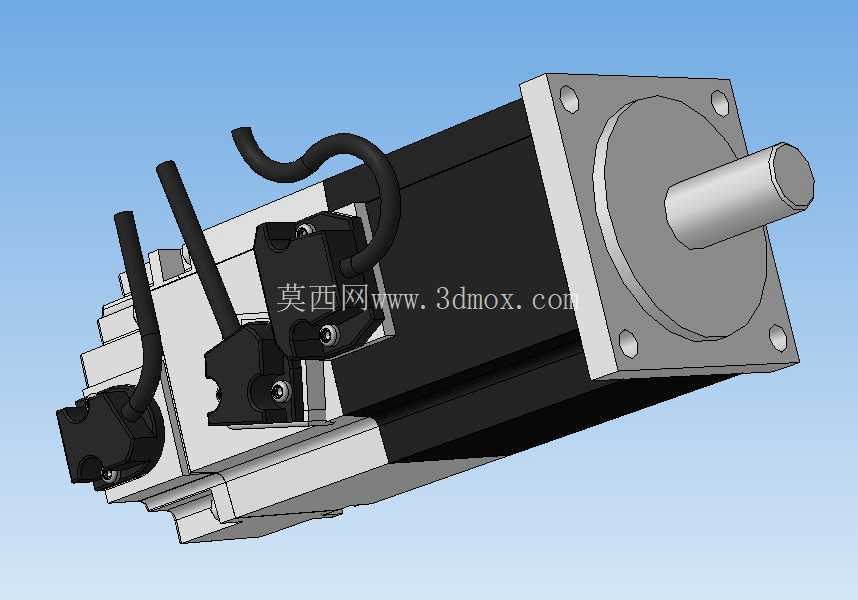

　　机壳侧面的两个连接器分别对应动力供电与编码器信号传输，连接器采用侧出弯角设计，相比直出连接器能减少轴向的安装空间占用，在设备内部布线时，线缆可以顺着机壳侧面走线，不会和周边的钣金护板、传动部件产生干涉，连接器的卡扣结构做了防松设计，设备运行产生的持续振动不会导致接插件松脱，避免出现信号中断、动力缺相的故障。尾部集成的制动模块没有额外增加过多的轴向长度，制动部分的外壳和电机主体机壳采用一体化的装配定位止口，同轴度公差控制在0.02mm以内，不会因为附加制动模块导致输出轴的径向跳动超差，保证高速运转时的动平衡精度。

　　建模过程中，对电机的散热筋结构做了还原，机壳表面的轴向散热筋可以增加和空气的接触面积，在电机持续额定负载运行时，能通过自然对流带走绕组产生的热量，不需要额外加装散热风扇就能满足常规工况的散热需求，对于一些洁净度要求高、不能有额外气流扰动的车间场景，这种无风扇的结构设计能避免气流带动粉尘污染工件。安装边界方面，法兰的定位止口尺寸是和行业通用400W级伺服完全互换的，不管是新设备设计还是旧设备的备件替换，都不需要修改安装板的开孔尺寸，机壳的外径尺寸、输出轴的伸出长度也都和同功率段常规伺服保持一致，甚至连连接器的针脚定义都做了兼容，替换时不需要重新修改线缆接线定义，能大幅缩短设备维护的停机时间。

　　制动模块的供电回路是独立于电机动力回路的，建模时也还原了制动模块的独立接线点位，实际应用中制动回路需要搭配对应的伺服驱动器制动输出端口，在电机使能断开的同时给制动模块供电解除锁止，电机断电时制动模块失电自动锁死，整个动作逻辑的响应时间在几十毫秒级别，不会出现轴端已经开始滑移才锁止的情况。从结构细节来看，输出轴的前端做了油封安装位，能防止电机内部的润滑脂渗漏，同时阻挡外部的切削液、粉尘进入电机内部，在有少量切削液飞溅的机加工设备上使用时，也能保证电机内部的轴承、绕组不受侵蚀。电机尾部的编码器端盖做了密封处理，编码器作为伺服电机位置反馈的核心部件，密封结构可以避免油污、粉尘进入编码器码盘，防止出现位置反馈丢脉冲的故障，保证位置控制精度。
