适配TO220与Pentawatt封装的挤压铝散热件

　　在中小功率电源、线性稳压电路、功率开关回路的硬件设计环节，半导体功率器件的结温控制直接决定整机的长期运行可靠性，TO220与Pentawatt是目前分立功率器件、三端稳压器、中小功率MOS管应用最广泛的直插封装形式，配套的通用散热结构选型，是硬件结构工程师在PCB布局、整机热设计阶段必须落实的细节。这款挤压成型的铝质散热件，就是专门针对这两类封装器件开发的通用散热结构，适配绝大多数板载功率器件的散热需求，不需要额外开模定制，能大幅缩短中小批量产品的开发周期。

　　从实际应用场景来看，这类散热件覆盖的工况非常宽泛，小到桌面式线性电源、工控板卡的稳压模块，大到小功率开关电源的功率开关管、充电桩辅助电源的整流器件，只要器件封装匹配、耗散功率在散热件的热承载范围内，都可以直接选用。不同于定制化的异形散热结构，这类通用挤压铝散热件的截面形状统一，生产时通过铝型材挤出工艺一次成型，后期只需要按定长切割、做表面去毛刺处理即可，加工成本低、供货周期短，是批量电子产品生产中性价比极高的散热解决方案。

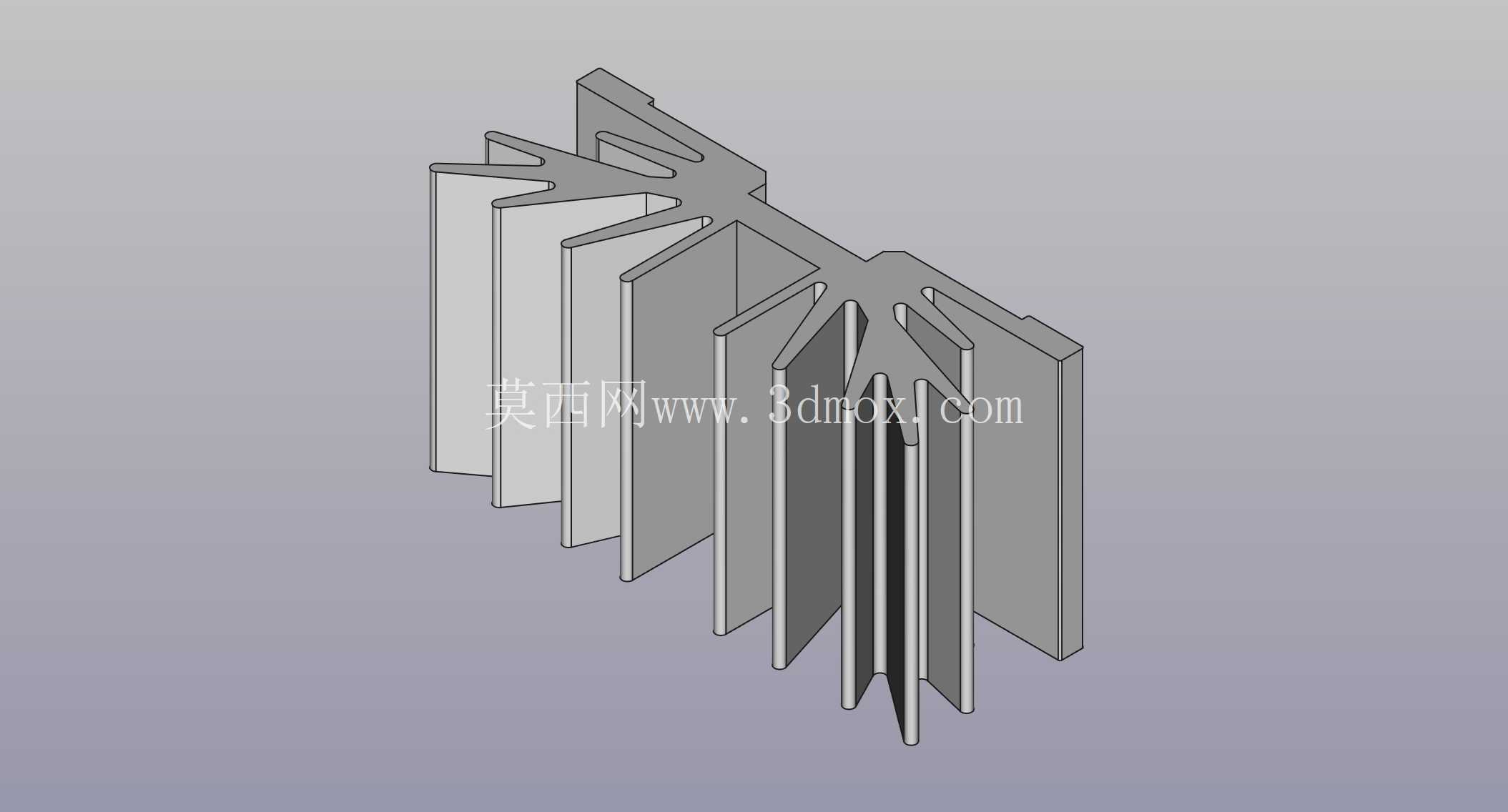

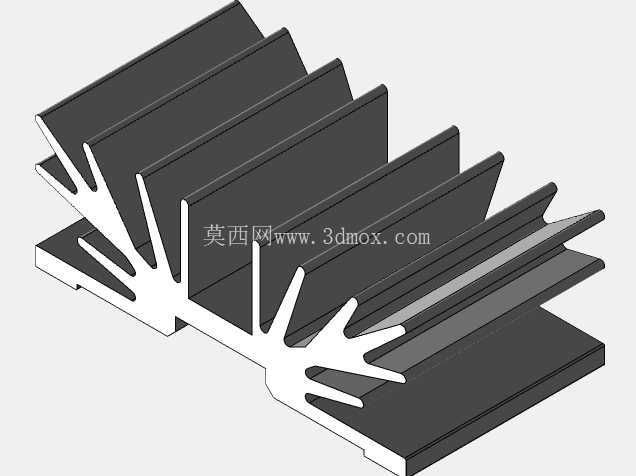

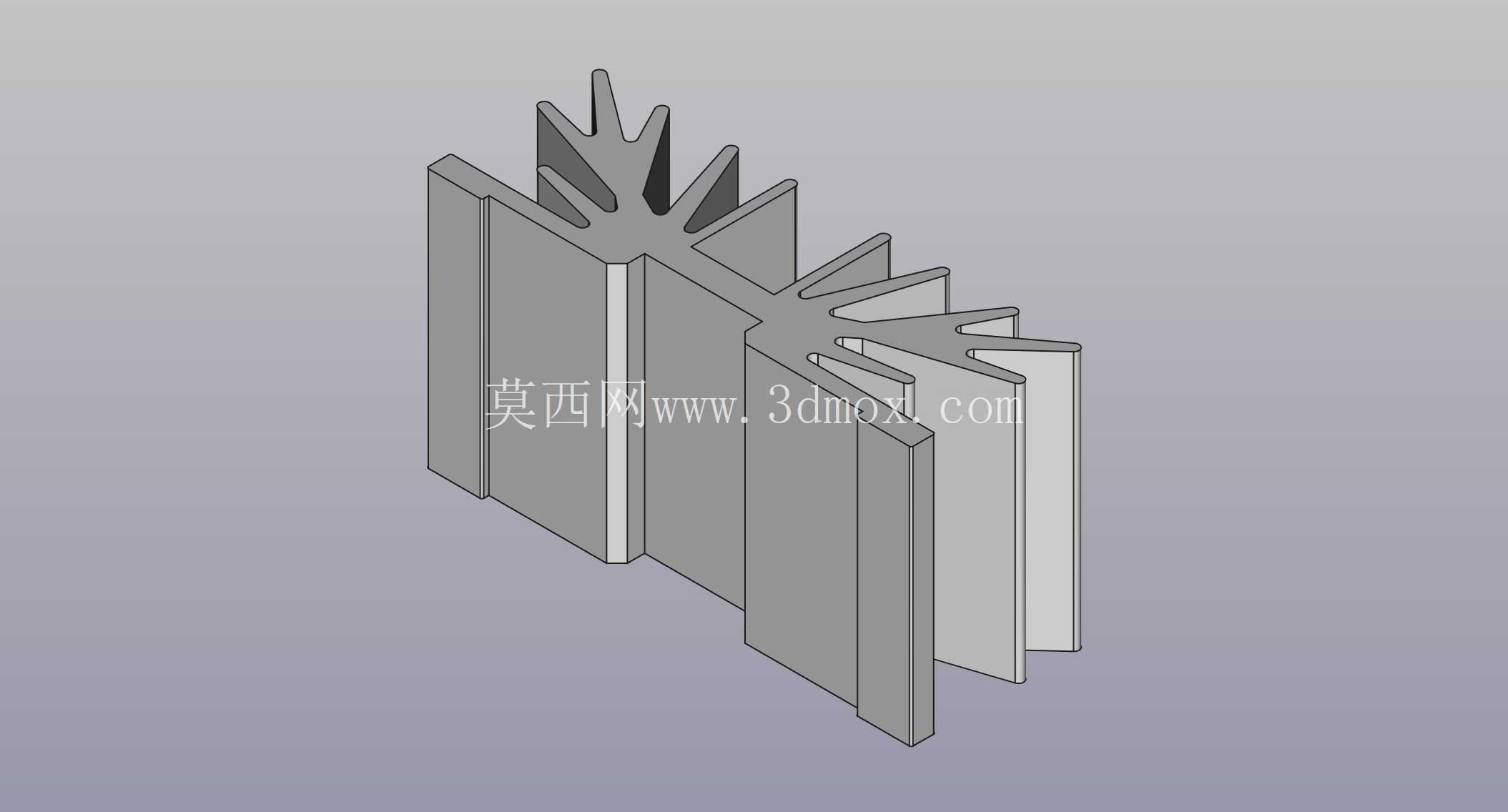

　　在功能特性设计上，这款散热件采用多鳍片对称布局，鳍片沿长度方向垂直于安装基面排布，既保证了挤压生产时的型材出模可行性，又能最大化拓展散热件与空气的接触面积。自然对流工况下，鳍片之间的间距经过优化，不会因为鳍片过密导致空气流通阻力过大，也不会因为鳍片间距过大浪费型材截面空间，在70mm的总宽度范围内，鳍片的排布密度刚好匹配2-5W耗散功率器件的自然散热需求，不需要额外加装强制风冷风扇，就能把器件的结温控制在安全工作区间内。安装基面的平面度控制在合理公差范围内，安装时只需要在器件与散热件的接触面涂覆薄薄一层导热硅脂，就能有效降低接触热阻，避免因为接触面不平整导致的热阻飙升问题。

　　设计思路上，这款散热件没有追求过度的散热冗余，而是严格匹配目标封装器件的常规耗散功率区间做结构优化。型材材质选用常用的6063铝合金，导热性能够满足常规散热需求，同时材料硬度适中，挤压成型的成品率高，后期做表面阳极氧化处理也能获得均匀的表层，既可以提升铝材的表面辐射散热能力，也能避免铝材长期使用出现表面氧化发黑的问题。散热件中间的安装定位结构，刚好适配TO220与Pentawatt封装的器件安装孔位，不需要额外做打孔加工，用户拿到成品后可以直接用标准螺丝将功率器件固定在散热件上，也可以根据PCB的安装需求，在散热件的基面加工对应的固定孔，将整个散热组件固定在PCB板或者设备内部的安装支架上。

　　外形尺寸与安装边界方面，这款散热件的挤压型材截面宽度为70mm，总高度37.5mm，单组切割后的厚度为25mm，整体尺寸紧凑，不会占用过多的板内空间。在做PCB布局时，只需要在器件安装位置预留出对应尺寸的空间，同时注意鳍片的排布方向要顺着设备内部的自然空气对流方向，就能最大化发挥散热件的散热效率。安装时需要注意，散热件与周边的电解电容、塑胶接插件等不耐热元器件要留出至少2mm的安全间隙，避免散热件的高温传导到周边器件上，影响周边元器件的使用寿命。对于需要做安规认证的设备，还可以根据需求在散热件与功率器件之间加装导热绝缘片，在保证热传导效率的同时，满足电气绝缘的安规要求。

　　从结构建模的角度来看，这类挤压铝型材零件的建模逻辑非常清晰，先绘制准确的截面草图，通过拉伸命令生成主体结构，再对安装孔位、边缘倒角做细节处理即可，建模过程中需要重点注意鳍片的壁厚均匀性，所有壁厚保持一致才能符合挤压工艺的生产要求，避免出现壁厚差异过大导致挤出时型材变形的问题。边缘的倒角处理也需要符合生产实际，不能出现尖锐的边角，避免生产装配过程中划伤操作人员。
