TO-46封装激光二极管金属基座结构

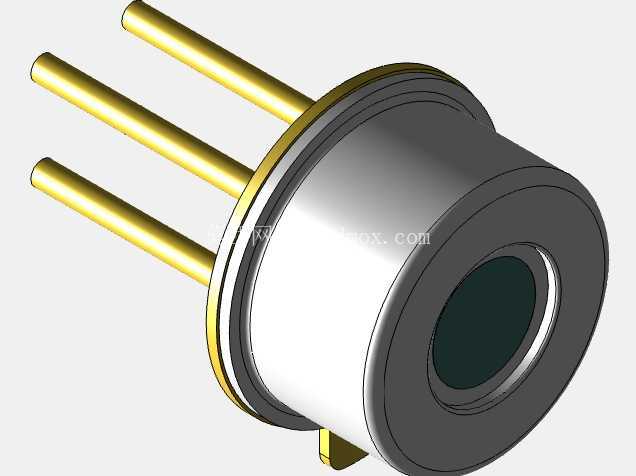

　　在光电子器件的结构设计工作中，TO-46封装的激光二极管基座是小功率光发射模块里极为常见的核心承载结构，这类封装结构广泛应用在光纤通信发射端、工业激光测距模组、小型激光指示模块、光电传感探测单元等场景中，作为半导体激光芯片的承载与封装外壳，需要同时满足芯片固定、引脚导电、气密封装、光路对准、散热传导多重工程需求。从结构设计逻辑来看，这款TO-46封装基座采用经典的金属圆形封装架构，主体基座为可伐合金材质的圆柱壳体，壳体侧壁做了镀金处理，一方面提升金属表面的抗氧化能力，另一方面保证封装焊接时的焊料浸润性，满足气密封装的焊接要求，避免内部激光芯片受外界水汽、粉尘侵蚀，提升器件长期工作的可靠性。

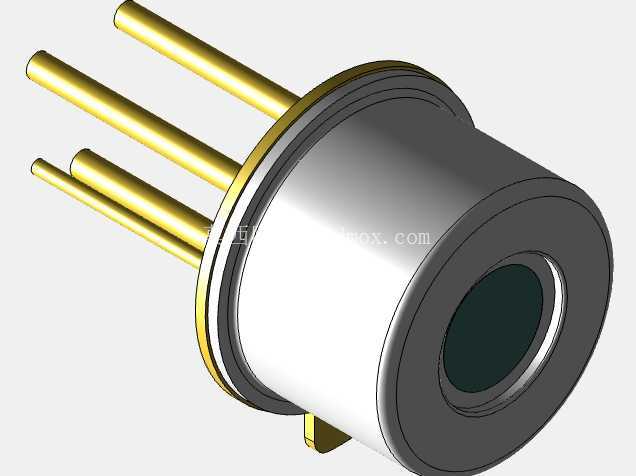

　　引脚部分共设置四根直插式金属引脚，引脚与基座之间采用玻璃绝缘子烧结工艺实现绝缘固定，每根引脚的直径、伸出长度、相邻引脚间距都严格遵循TO-46封装的行业通用尺寸规范，引脚表面同样做镀金处理，降低导电接触电阻，同时提升引脚的可焊性，适配波峰焊、手工焊等多种PCB板焊接工艺。在安装边界设计上，基座的圆柱外径、法兰盘厚度、引脚伸出基座底面的长度都有严格的尺寸公差控制，法兰盘作为封装管帽焊接的定位基准，其平面度要求控制在微米级，保证管帽压合焊接时的密封一致性，前端的中心开孔为激光出光通道预留位置，开孔的同轴度直接关系到后续激光芯片装架后的光路准直精度，设计时需要保证开孔中心与基座轴线的同轴度公差满足光器件装调要求。

　　从实际使用的角度出发，这类封装结构的散热路径设计也十分关键，金属基座的壳体厚度经过优化，既保证足够的结构强度，又能将激光芯片工作时产生的热量通过基座壳体快速传导到外部安装结构上，避免芯片结温过高影响输出功率稳定性与使用寿命。在三维建模过程中，需要重点还原引脚与玻璃绝缘子的配合位置、法兰盘的焊接台阶结构、前端出光孔的倒角细节，这些结构细节直接关系到后续封装工艺的可行性，比如引脚的伸出长度如果偏差过大，会导致PCB焊接时引脚过短无法透焊，过长则容易在运输组装过程中出现引脚变形；法兰盘的焊接台阶尺寸如果偏差，会导致管帽焊接时出现偏移，影响出光口的同轴度。另外，四根引脚的排布角度也需要严格对应标准封装的定义，区分公共极、激光驱动极、背光检测极的引脚位置，避免用户在焊接使用时出现引脚定义混淆的问题。在实际选型应用中，这类TO-46封装的激光二极管基座可以适配不同功率等级的边发射激光芯片，只要芯片尺寸在基座内腔的容纳范围内，都可以通过装架、键合、封帽工艺完成器件封装，相比塑料封装的激光器件，金属气密封装的TO-46结构可以在更宽的温度范围、更严苛的环境条件下稳定工作，常见于工业级、军品级的光电子设备中。

　　建模时对金属表面的质感还原也需要贴合实际加工工艺，镀金引脚的金属光泽、基座壳体的哑光金属质感、玻璃绝缘子的透明绝缘质感都需要准确呈现，方便结构工程师在做整机设备的结构排布时，直观判断器件与周边结构的干涉情况，提前预留足够的安装空间与焊接操作空间，比如在设计激光模组的安装座时，需要根据基座的外径设计匹配的安装孔位，根据引脚的排布设计对应的PCB过孔位置，根据出光孔的位置设计准直透镜的安装同轴基准，这些都需要基于准确的三维模型来完成前期的结构校验，减少后续打样调试时的结构干涉问题。
