三菱HG-KR43B带制动AC伺服电机结构

　　在自动化产线的定位工位、垂直升降轴、数控机床进给轴这类存在断电负载下坠风险的应用场景里，带制动功能的AC伺服电机是核心执行部件，本次呈现的HG-KR43B制动型伺服电机结构，完全贴合三菱同规格产品的实际装配逻辑，可直接用于设备选型阶段的干涉校验、布局模拟工作。

　　从实际功能特性来看，这款带制动伺服电机区别于普通无制动伺服的核心点，在于电机后端集成了失电式制动模块：设备正常通电运行时，制动线圈得电吸合摩擦片，完全释放电机输出轴，不会额外增加轴系转动阻力，保证伺服的响应速度与控制精度；当设备断电、触发急停或者伺服使能断开时，制动模块立刻通过弹簧压力锁死输出轴，避免垂直轴负载下滑、工位偏移引发的设备碰撞或者工件报废问题，这一设计在桁架机械手Z轴、贴装设备升降模组、包装机封切工位这类需要断电保持位置的场景中是硬性选型要求。

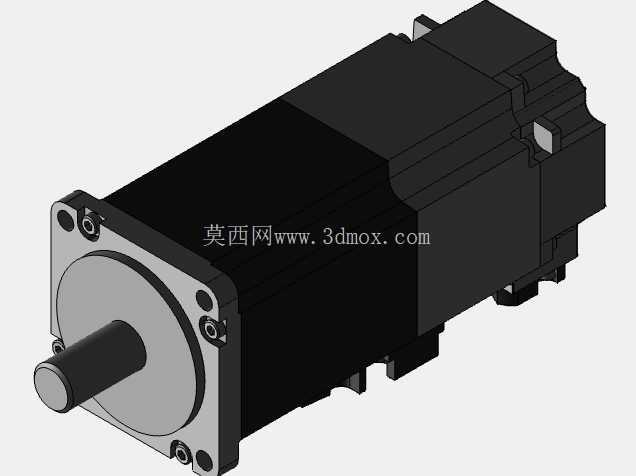

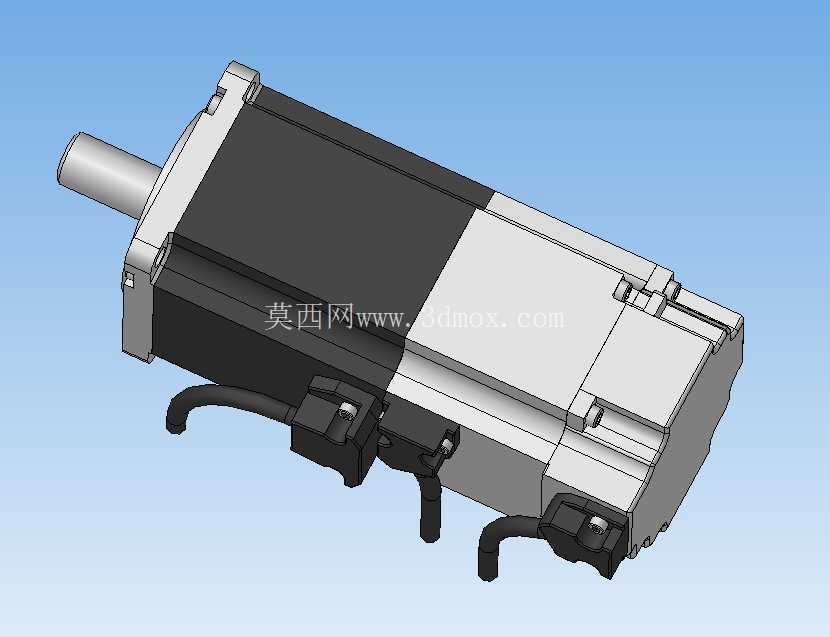

　　做结构设计时，这款电机的建模逻辑完全遵循实物的装配层级：最前端是伸出的光轴输出端，轴径、轴伸长度严格匹配400W级伺服的标准安装尺寸，轴端预留的平面可用于紧固联轴器顶丝，避免传动过程中出现轴孔打滑；电机主体分为前后两段，前段是定子转子集成的电机本体，外壳做了散热筋结构优化，即使长时间高负载运行也能保证热量快速散出，不会因为过热触发伺服过载报警；后段集成制动模块与编码器仓，编码器端的出线、制动模块的动力出线分开设计，两个航空插头分别布置在电机侧下方，布线时可以顺着设备线槽走线，不会和周边的导轨、拖链产生运动干涉，侧方出线的设计也能压缩电机轴向的安装空间，适合安装空间局促的紧凑型自动化设备。

　　从安装边界尺寸来看，这款400W带制动伺服的安装法兰为标准40mm见方结构，法兰止口直径、安装孔孔距完全符合通用伺服的安装规范，做设备安装板设计时可以直接套用标准安装孔位，不需要额外做定制化的转接法兰；电机总长比同功率无制动伺服长出约30mm，这部分长度是后端制动模块的占用空间，做设备布局时必须预留出这部分轴向尺寸，避免电机尾部和设备背板、线槽发生碰撞；输出轴中心到电机底部的高度尺寸也严格遵循实物参数，选型计算同步轮、联轴器的中心高时可以直接参考模型尺寸，不需要反复核对样本参数。

　　建模过程中对细节的还原也贴合实际工程需求：电机外壳的拼接缝隙、接线插头的卡扣结构、制动模块的散热凹槽都做了等比例还原，在做三维装配模拟时，可以直观检查电机周边的走线空间、维护操作空间——比如更换编码器插头时需要预留的扳手空间、拆装电机固定螺丝时的操作间隙，都能通过模型提前校验，避免实际加工装配时出现操作空间不足的问题。另外，输出轴的倒角、安装孔的沉台结构也都按照机械加工规范做了还原，导出工程图时可以直接作为安装板设计的参考依据，减少选型阶段的尺寸核对工作量。

　　在不同的应用场景中，这款电机的适配性也通过模型结构得到体现：前端输出轴可以搭配不同规格的联轴器，连接滚珠丝杠、同步轮、行星减速机等不同传动部件，适配直线模组、回转工作台、送料辊轴等不同执行机构；后端的制动模块因为是失电制动设计，不需要额外的复杂控制回路，只需要接入伺服驱动器的制动控制信号即可正常工作，接线逻辑简单，适合各类中小型自动化设备的升级改造或者全新设计。对于做设备三维布局的工程师来说，这个模型可以直接导入装配体中，不需要再花费时间从零建模，能大幅缩短方案设计阶段的周期，同时因为尺寸完全匹配实物，也能避免因为模型尺寸偏差导致的后期装配干涉问题。
