三菱HG-SNS52J交流伺服电机三维结构

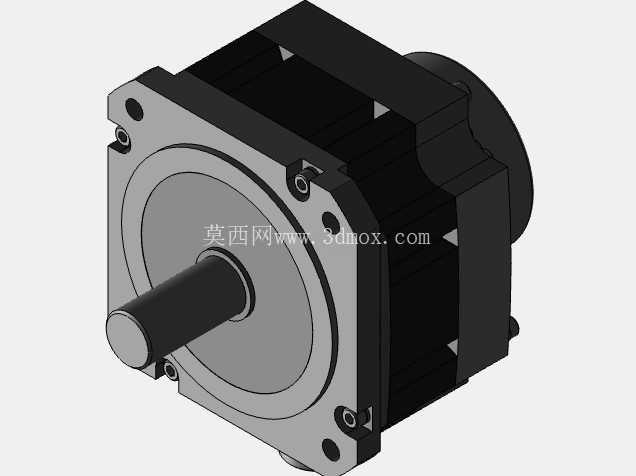

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机一直是核心执行部件，这次拆解建模的HG-SNS52J机型，属于中惯量大容量伺服序列，适配的工况覆盖了从包装机械的牵引辊驱动、电子制造设备的贴片头位移，到注塑机的开合模伺服控制这类需要兼顾扭矩输出与动态响应的场合。做这个三维模型的时候，最先敲定的是安装法兰的基准尺寸，这类伺服电机的前端安装面采用标准方形法兰结构，四个安装孔的位置度公差控制在0.02mm以内，建模时先以输出轴的轴线为全局基准，先拉出法兰的安装基准面，再依次构建轴伸段的配合面——轴伸采用标准圆柱轴带键槽的结构，键槽的对称度、轴径的公差带都严格按照对应功率段伺服的行业通用配合要求来做，保证后续装配时和联轴器、带轮的配合不会出现过松打滑或者过紧装配应力过大的问题。

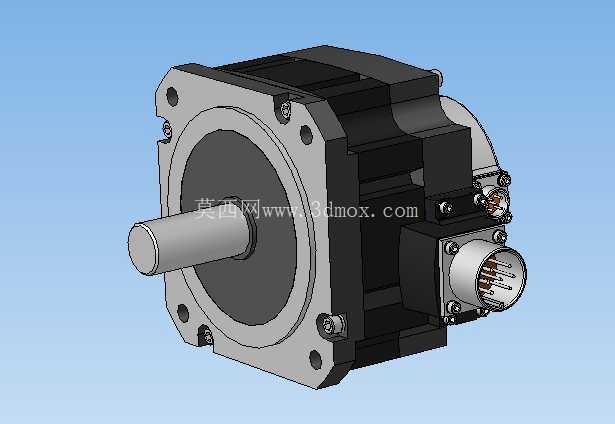

　　电机本体的壳体部分，采用的是分段式叠压结构，建模时没有把定子铁芯的每一片硅钢片都做出来，而是按照实际叠厚做出整体的铁芯外包结构，同时预留了后端编码器的安装腔体——这个机型的编码器采用后置式安装，侧面的航空插头座是动力与编码器信号的集成接口，建模时特意还原了插头的插针排布、锁紧螺纹结构，还有插座和壳体之间的密封台阶，实际使用中这个位置的密封性能直接影响车间多尘、切削液飞溅工况下的运行可靠性。

　　从结构设计的逻辑来看，这类中惯量伺服的转子部分做了动平衡优化，模型里虽然没有把内部绕组的细节全部还原，但壳体外部的散热筋结构是按照实际散热面积做的等比例建模，散热筋的走向、高度都和实物一致，连续额定负载运行时，壳体表面的温升可以通过这些散热筋维持在绝缘等级允许的范围内。安装边界方面，除了前端法兰的安装孔位，电机本体的外径尺寸、后端编码器部分的突出长度、侧面航空插头的伸出距离都做了精准还原，做设备布局的时候，不用再担心预留的安装空间和插头插拔空间出现干涉——很多新手工程师做设备布局时容易忽略接线插头的操作空间，导致现场装配时插接头没法正常锁紧，这个模型里特意把插头的插拔行程空间也做了隐性的边界参考，选型时可以直接测量安装位到周边结构件的距离是否满足要求。

　　输出轴的轴伸长度、轴端的螺纹孔细节也都做了还原，实际使用中轴端螺纹孔用来锁紧联轴器或者传动轮的端盖，防止高速启停时传动部件窜动。从功能特性来说，这个机型的扭矩特性是低速段输出额定扭矩，高速段进入恒功率区间，建模时还原的转子惯量匹配结构，能让它在驱动中等负载的直线运动机构时，不用额外加装太大的惯量盘就能实现稳定的加减速，不会出现过冲或者定位震荡的问题。壳体上的接地端子位置、铭牌安装的凹槽也都做了细节还原，这些看似不起眼的结构，在实际做电气布线、设备安规认证的时候都是必须考虑的细节，接地端子的位置如果和周边结构件干涉，现场接线时就会很麻烦，铭牌槽的深度如果不对，贴上去的铭牌容易被刮掉。做这个模型的过程中，也特意核对了不同安装姿态下的结构干涉情况，比如卧式安装时电机底脚的配合面（这个机型虽然是法兰安装，但也可以选配底脚附件）、立式安装时输出轴朝下的油封结构位置，都和实物的结构逻辑一致，油封的安装槽在前端法兰的内侧，能防止轴承润滑脂泄漏，同时阻挡外部的粉尘、切削液进入电机内部损坏轴承和绕组。
