三菱HG-SNS152BJ带制动交流伺服结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对位置控制精度、动态响应速度有严苛要求的场景里，带制动功能的交流伺服电机是核心执行部件，这款HG-SNS152BJ型号的三菱带制动伺服结构，完全贴合中大功率伺服的应用需求，适配1.5kW级别的动力输出场景，能在设备断电、急停触发时依靠内置制动器锁止输出轴，避免垂直安装轴出现滑坠、负载移位的安全隐患，在锂电卷绕设备的张力控制辊、包装机械的横封驱动轴、电子制造设备的精密平移台这类常见工况里，都能看到同规格制动伺服的应用。从结构设计来看，这款伺服采用方形定子机座的经典布局，机壳主体为高强度铸铝材质，表面做了散热筋结构优化，能在额定转速持续运行时通过自然对流带走定子绕组产生的热量，避免绕组温升过高导致的退磁、绝缘老化问题。输出端采用标准法兰安装结构，法兰端面的安装孔位、止口尺寸完全对应行业通用的130机座伺服安装规范，输出轴为带键槽的实心圆柱轴，轴伸长度、直径匹配通用的行星减速机、同步带轮、联轴器安装尺寸，不需要额外做转接法兰就能直接适配市面上多数传动配件，降低设备集成时的改造成本。

　　尾端的内置制动器采用失电制动设计，制动器的供电回路与电机动力回路做了电气互锁，电机上电运行时制动器自动松开，不会额外增加轴系转动阻力，断电时制动器的摩擦片在弹簧压力下抱紧尾端制动盘，锁止扭矩能覆盖电机额定扭矩的1.3倍以上，即使带额定负载垂直安装，也能保证轴系不会出现位移。电机侧的连接器分为动力接口、编码器接口、制动器接口三个独立的航空插头，每个插头都做了防呆定位设计，现场接线时不会出现插错针脚的问题，连接器的防护等级达到IP65，能在有少量切削液飞溅、粉尘较多的车间环境下稳定使用，不会因为异物进入连接器导致接触不良。从安装边界来看，这款伺服的机身长度比同功率不带制动的型号长约40mm，主要是尾端制动器模块占用的轴向空间，在做设备布局设计时，需要预留出尾端连接器插拔的操作空间，至少要在电机尾端留出80mm的接线操作距离，避免后期维护时无法拆装连接器。轴系的径向跳动、轴向窜动都控制在微米级，编码器采用高分辨率绝对值编码器，不需要每次上电做回零操作，能直接记录轴的绝对位置，缩短设备启动的准备时间。

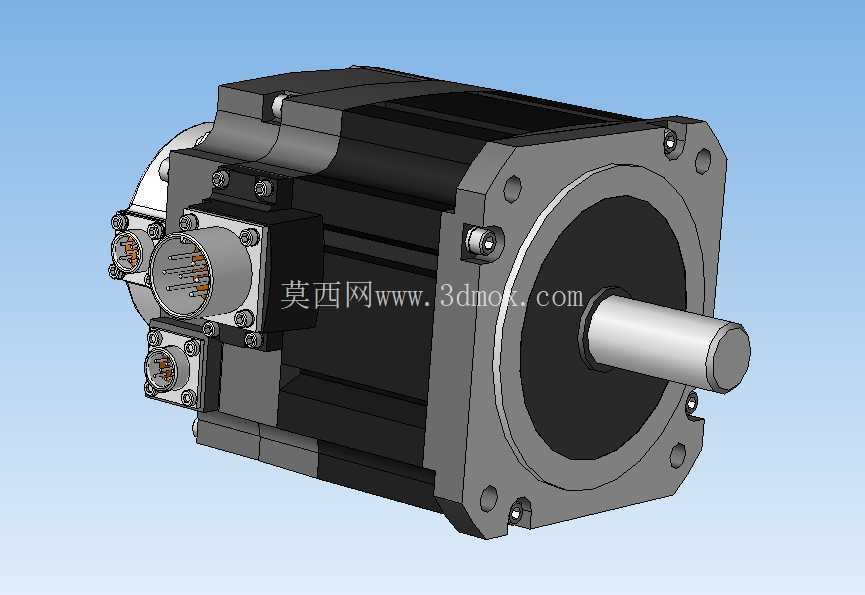

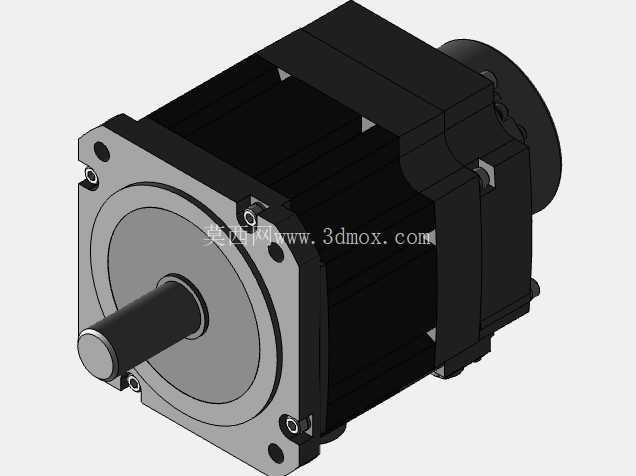

　　在做三维建模时，这款结构完整还原了电机的所有外部安装特征，包括机壳的固定螺栓位置、连接器的针脚定义标识、输出轴的键槽尺寸、法兰的止口公差，结构工程师在做设备整体装配时，可以直接调用这个模型做干涉检查，提前排查安装时可能出现的空间冲突问题，比如电机与安装板的螺栓是否会和周边的线槽、管路干涉，输出轴连接的联轴器是否会和设备的防护罩剐蹭。另外，制动器的散热结构也做了细节还原，尾端的制动器外壳和定子机壳做了导热连接，能把制动器动作时摩擦产生的热量传导到机壳散热筋上散出，避免长时间频繁制动导致制动器过热摩擦片磨损加剧。

　　在实际选型应用时，这款伺服适配的驱动器为三菱MR-JE系列伺服驱动器，动力线、编码器线、制动线都有标准的成品线缆可选，不需要自行压接接线，能减少现场接线的工作量。对于需要做频繁启停、正反转切换的工况，这款伺服的转子惯量做了优化匹配，能快速响应驱动器的速度指令，加减速时间可以控制在几十毫秒级别，满足高速分拣、快速定位的工艺需求。在垂直轴应用场景中，除了内置的机械制动器，还可以配合驱动器的动态制动功能，在急停时先通过电气制动把电机转速降到零，再触发机械制动器锁止，减少制动器摩擦片的磨损，延长制动器的使用寿命。
