F540 4370Kv遥控航模无刷电机结构设计

　　这款F540规格的无刷电机，核心应用场景覆盖1/10比例遥控平跑车、短卡越野车以及中小型固定翼航模、入门级穿越机的动力输出场景，是遥控模型动力系统里的核心执行部件，负责将电调输出的三相交流电转化为旋转机械能，为模型提供行进或飞行动力。从实际使用需求出发，这类电机的KV值达到4370，意味着每提升1V输入电压，电机空载转速提升4370转，适配2-3S锂电池供电场景，高转速特性匹配小直径减速比传动结构，能够为轻量化模型提供充足的推重比与加速响应。

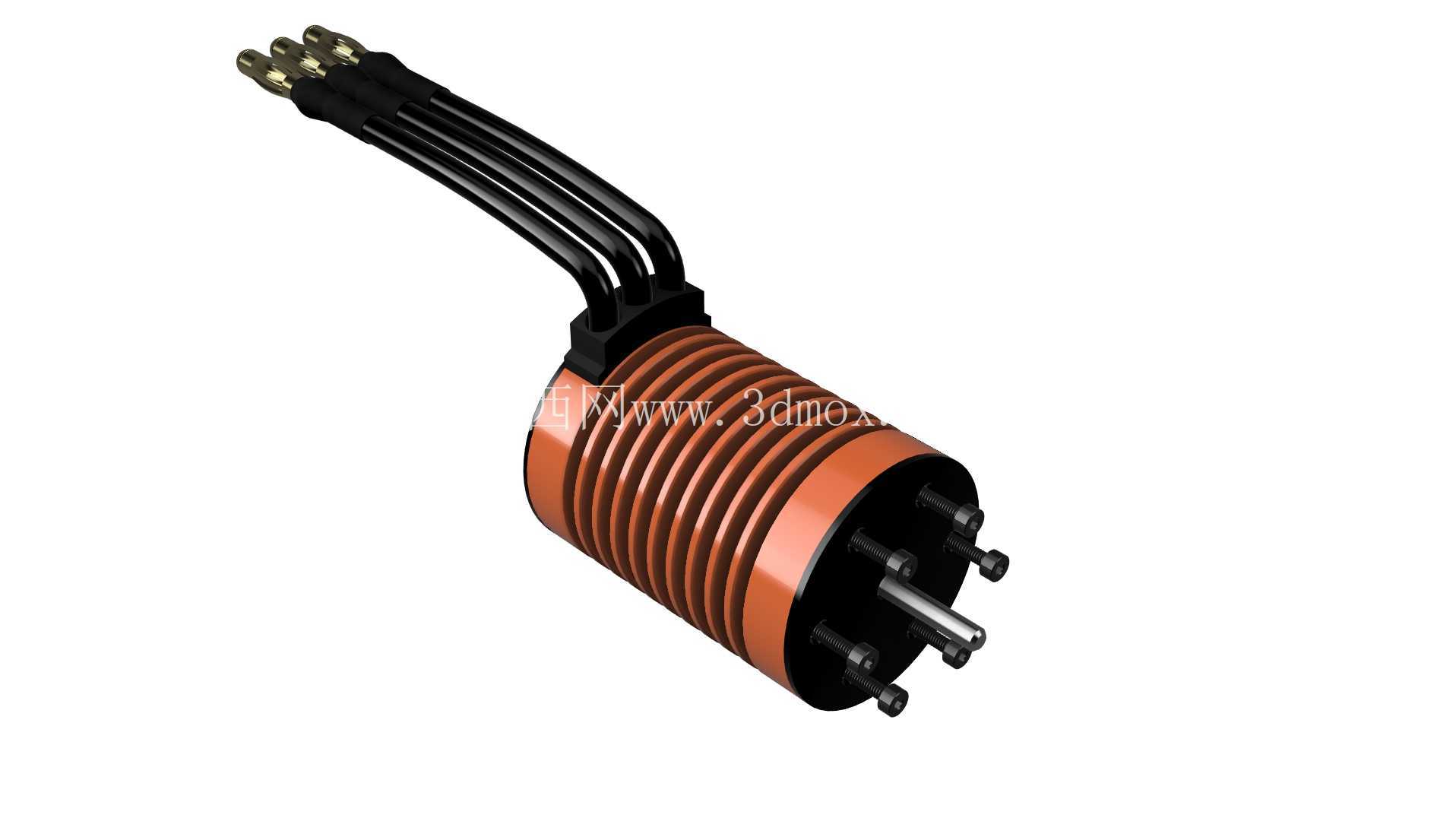

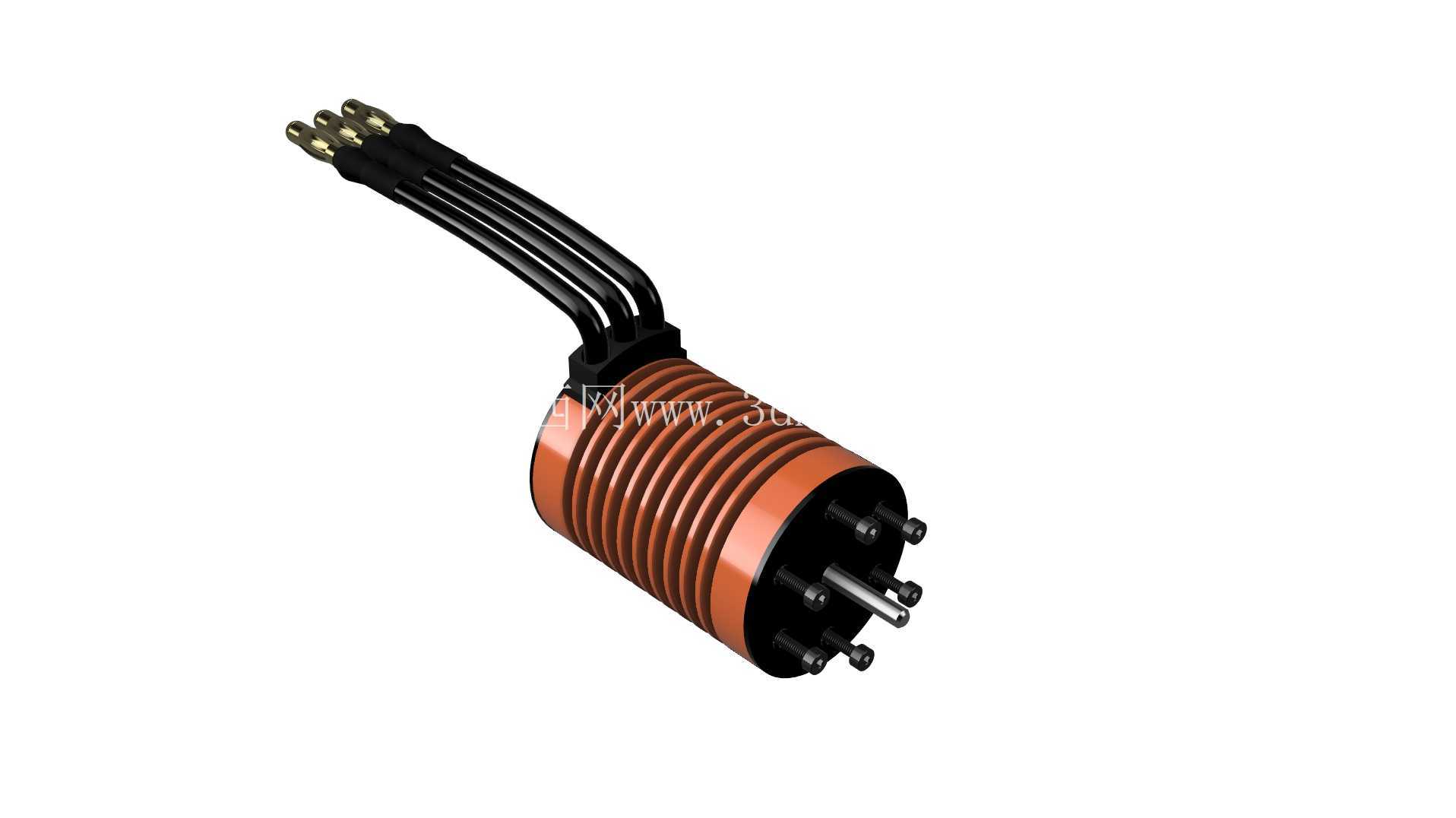

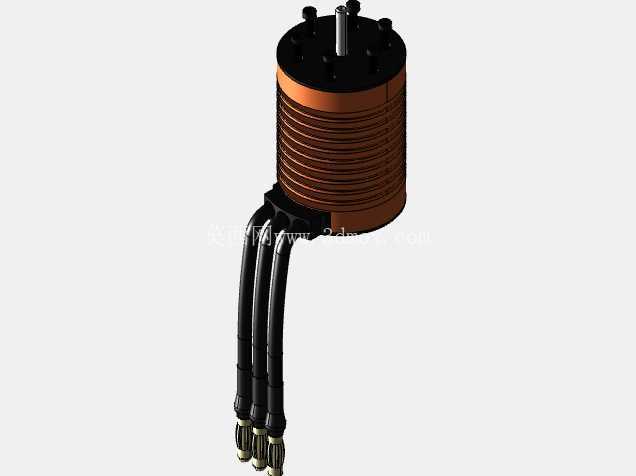

　　设计过程中首先围绕安装兼容性做边界约束，电机主体外径严格匹配F540系列通用安装尺寸，定子部分采用多槽矽钢片叠压结构，外部缠绕的橙色绝缘漆包线按三相绕组规则排布，出线端采用三根6mm²耐高温硅胶线，端部焊接4mm镀金香蕉插头，能够承载持续30A以上的工作电流，避免大负载下接线端过热烧蚀。端盖部分采用高强度黑色工程尼龙材质，输出轴为标准5mm直径硬化钢轴，轴伸长度适配常规模型电机座与齿轮安装位，端盖上的安装螺栓孔做了60度错位适配设计，能够兼容两种不同螺栓排布的RC安装面，无需额外打磨转接即可直接固定在对应厚度6mm的模型安装座上，解决了同规格电机安装孔位不通用的常见问题。

　　建模过程中对绕组部分做了等比例还原，每一圈漆包线的排布间隙、绝缘层厚度都按实际工艺尺寸做了近似处理，同时匹配了对应材质的密度参数，能够在装配仿真中模拟出电机的实际重量分布，为模型整体重心配平提供数据参考。出线端的线缆部分做了精准的弯曲形态建模，还原了硅胶线的自然弯折弧度，在做整车或整机装配干涉检查时，能够准确判断线缆与车架、机身结构件的间隙，避免实际组装时出现线缆挤压磨损的问题。输出轴端的卡簧槽、定位平面都按标准机加工尺寸做了细节还原，装配传动齿轮时的配合公差控制在0.02mm以内，既保证齿轮安装后无径向旷量，又不会出现过盈装配导致的轴端变形。

　　从实际使用的可靠性角度出发，电机外壳的散热鳍片做了等距环形排布，建模时保留了鳍片之间的通风间隙，在做流体散热仿真时能够准确模拟行驶或飞行过程中气流穿过鳍片带走热量的效果，为后续优化电机持续工作负载上限提供结构基础。端盖上的轴承安装位做了同轴度约束，前后轴承的同轴度公差控制在0.01mm以内，能够有效降低高转速下的轴跳动问题，减少运转噪音与轴承磨损速度。接线端的线卡部分做了防拉脱结构设计，线缆与端盖衔接处做了加厚的橡胶护套，能够承受模型颠簸、摔落时的线缆拉扯力，避免接线端焊点脱焊断裂。

　　在做装配适配性设计时，特意考虑了不同模型厂商电机座的公差范围，电机主体圆柱面的安装定位段做了负0.05mm的公差设计，能够适配市面上绝大多数同规格电机座的安装孔位，无需额外打磨即可顺利装入。绕组部分的端部绝缘处理在模型中做了细节体现，端部的绝缘纸与绑扎线都按实际工艺做了简化还原，既保证模型细节还原度，又不会因为过多细碎特征导致装配仿真时出现运算卡顿。针对RC模型经常遇到的泥水、灰尘侵蚀问题，端盖与定子外壳的配合面做了止口结构设计，配合0.1mm的密封胶条安装槽，能够阻挡大部分灰尘与溅水进入电机内部，延长轴承与绕组的使用寿命。
