三菱HF-SN152BJ交流伺服电机结构模型

　　在自动化产线的传动选型环节，伺服电机的三维结构模型往往是设备布局阶段的核心参考依据，这款对应三菱HF-SN152BJ规格的交流伺服电机模型，完整还原了实物的装配关系与外形特征，能直接用于设备整体的干涉校验、安装位预留设计工作。从实际应用场景来看，这类中惯量交流伺服电机常被用在数控进给轴、包装机械的牵引辊驱动、自动化机械手的关节动力输出、输送线的精准启停控制环节，需要搭配对应的伺服驱动器完成闭环控制，实现转速、转矩、位置的三重精准调控，相比普通异步电机，它的动态响应速度更快，低速运行时的转矩波动更小，能满足0.01毫米级的定位精度要求。

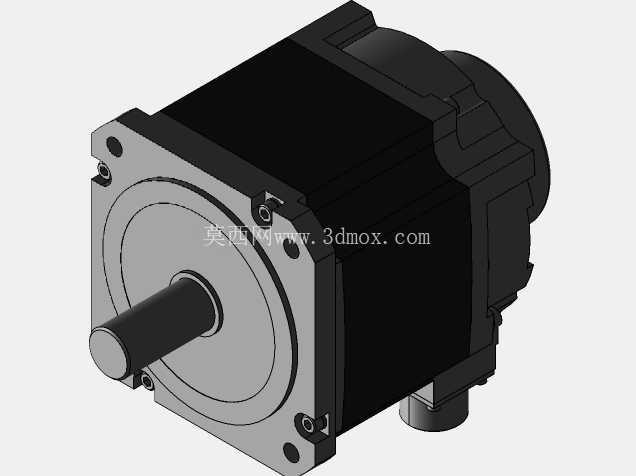

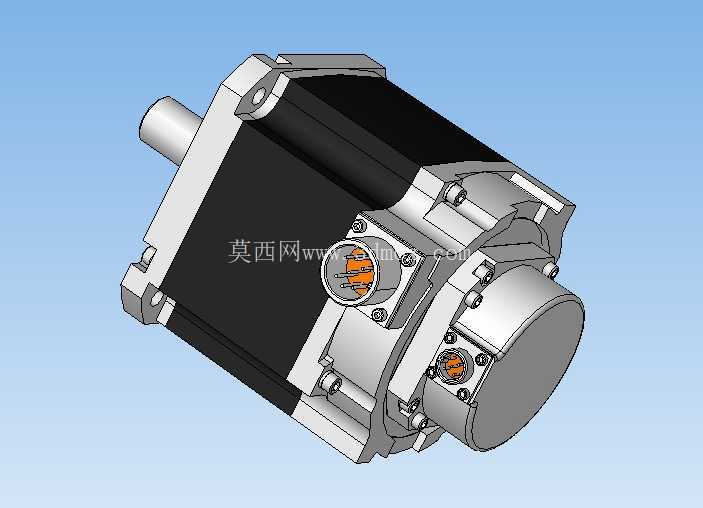

　　从模型还原的结构特征来看，主体采用方形定子机座搭配后端编码器舱、前端输出轴的经典布局，机座侧面预留的两个航空插头安装位，分别对应动力线接入与编码器信号反馈接口，接口处的密封槽、固定螺孔都做了1:1还原，能直观看到实物接线时的操作空间，避免后续布线时出现线缆弯折半径不足、插头与周边结构件干涉的问题。输出轴采用带键槽的圆柱轴结构，轴伸长度、轴径尺寸都匹配实物安装标准，设计时可以直接参照这个尺寸匹配对应的联轴器、同步带轮等传动连接件，不需要额外查找二维样本核对安装边界。机座四个角的安装沉孔位置、孔距都严格按照实物参数建模，在做设备安装板设计时，可以直接提取孔位坐标生成钻孔加工图，减少二次测绘的工作量。

　　设计思路上，这个模型拆分了定子外壳、后端盖、编码器保护罩、输出轴轴承位、接线端子座等独立零件，能清晰展示伺服电机的内部装配层级，对于刚接触伺服选型的结构工程师来说，可以通过拆解模型理解各部件的功能划分：比如后端突出的编码器舱是用来安装光电编码器，实时反馈转子的位置与转速信号，侧面的散热筋结构是为了增大壳体散热面积，保证电机在额定负载下连续运行时的温升控制在绝缘等级允许范围内。模型还原的安装边界尺寸覆盖了电机总长度、最大外径、轴中心高、安装孔距等核心参数，在做设备整体布局时，只需要把这个模型导入装配体，就能快速校验电机安装后与周边护罩、走线槽、传动部件的间隙是否满足要求，比如在设计立式加工中心的Z轴传动结构时，需要确认电机尾部的编码器舱不会和机床立柱的加强筋碰撞，接线插头的插拔空间是否足够，这些都能通过三维模型提前排查，避免实际加工装配时才发现结构干涉，造成零件返工。

　　从功能特性的还原来看，模型上的油封安装位、轴承挡圈槽、转子固定结构都做了细节呈现，能直观看到电机的动密封设计位置，在做有切削液、粉尘的工况设备设计时，可以参照这个位置额外增加防护挡圈，避免杂物进入电机轴承位造成磨损。另外机座上的接地螺孔、铭牌安装位也都有体现，符合电气设计的安规要求，在做三维布线时可以直接预留接地线缆的走线路径。不同于简化的电机外形块，这个模型的细节程度足够支撑从方案选型到生产出图的全流程使用，不管是做单机设备的传动结构设计，还是自动化产线的整体布局，都能提供准确的结构参考，减少设计阶段的尺寸核对误差，提升整体设计效率。
