丹佛斯微通道冷凝器MCHE D1400-C结构设计

　　在商用HVAC系统、工业冷却机组以及屋顶式空调机组的换热单元选型中，微通道冷凝器的结构适配性直接决定整套制冷系统的换热效率与运行稳定性，本次拆解的这款丹佛斯MCHE D1400-C微通道冷凝器，是针对中大型制冷量场景开发的平行流换热结构，在结构设计阶段就充分考虑了不同安装场景的边界限制。从实际应用场景来看，这类冷凝器既可以配套风冷冷水机组作为室外侧换热核心，也能直接集成在屋顶式空调机组的排风侧，还可适配工业工艺冷却系统的散热单元，替代传统管翅式冷凝器实现更高的单位体积换热效率。

　　从产品功能特性来看，这款冷凝器采用全铝微通道扁管搭配百叶窗式翅片的结构，扁管内部排布多道独立微流道，制冷剂在流道内分配时能获得更大的换热接触面积，相比传统铜管铝翅结构，相同换热能力下整体充注量可降低三成以上，这对于采用低GWP制冷剂的新型制冷系统来说，能有效降低系统运行的制冷剂成本与泄漏风险。翅片表面做了防腐钝化处理，可适应沿海高盐雾、工业厂区高腐蚀的室外安装环境，避免长期使用后翅片氧化粉化导致换热效率衰减。两端的集流管采用分段式隔仓设计，通过内部隔片将流道拆分为多程错流结构，让制冷剂在扁管内的流动速度保持在合理区间，既避免流速过低导致的换热系数下降，也不会因为流速过高造成不必要的流阻损失，匹配常规制冷系统的冷凝压力运行区间。

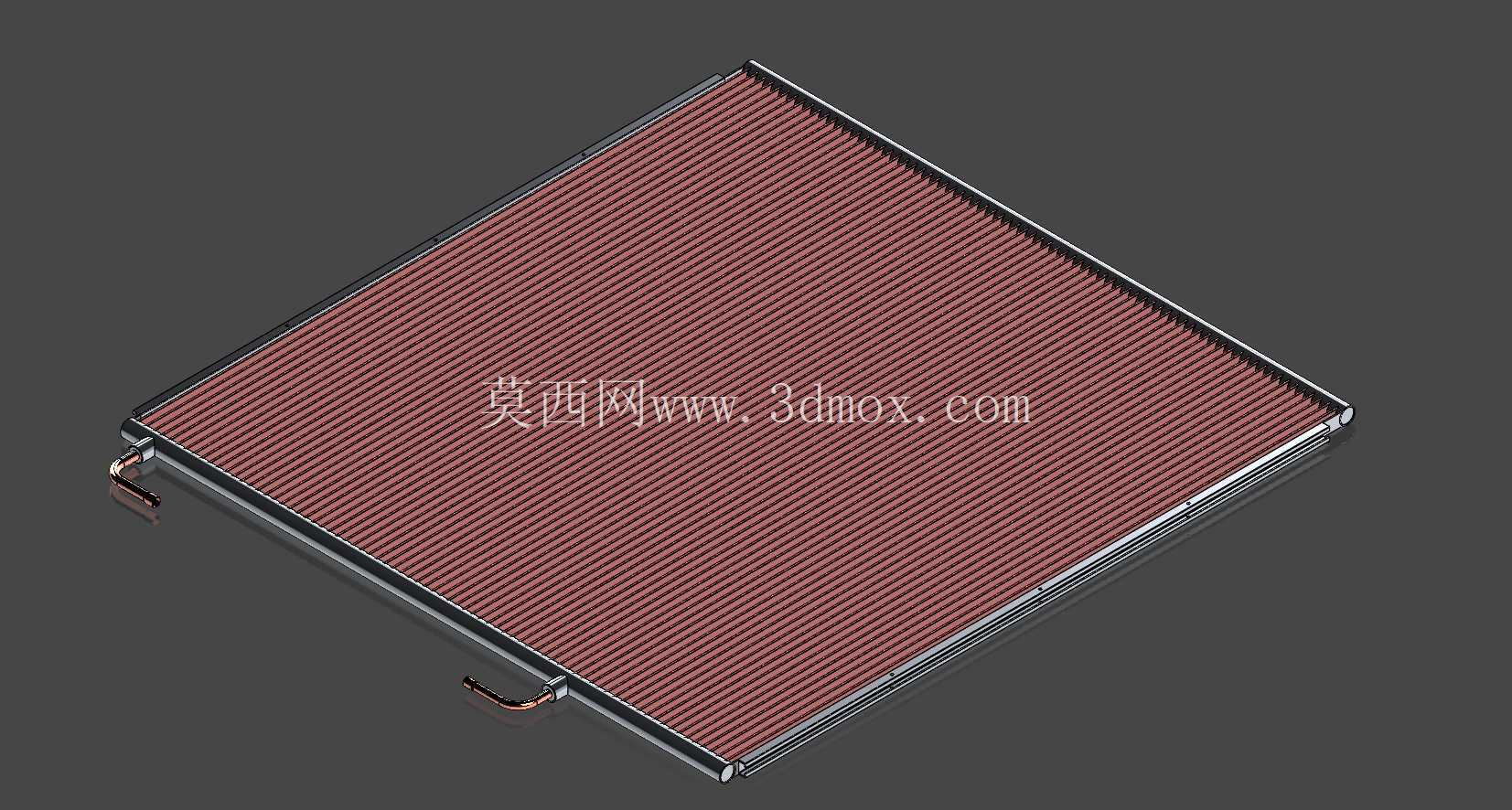

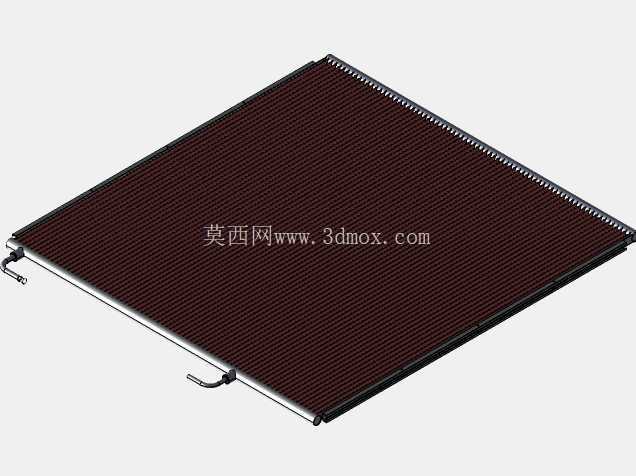

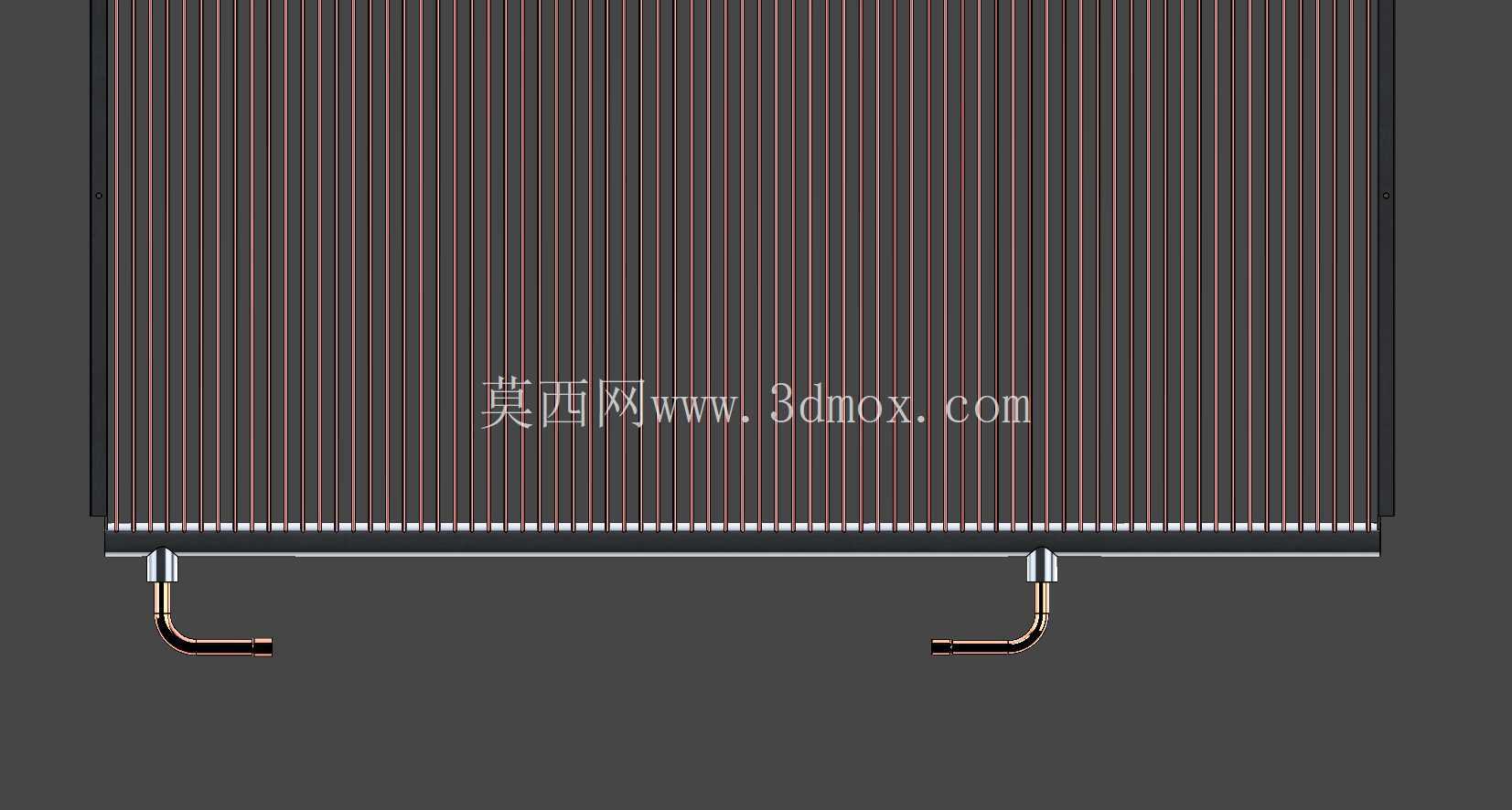

　　从设计思路层面拆解，这款冷凝器的整体结构做了扁平化设计，整体厚度控制在较薄的区间，在有限的安装空间内可以最大化迎风面积，适配机组紧凑化设计的趋势。两侧伸出的铜质连接管做了折弯缓冲结构，安装时可以抵消管路装配应力，避免机组运行过程中振动传递到扁管焊接位置造成疲劳泄漏，连接管的管径匹配常规制冷系统的液管、气管尺寸，不需要额外做变径转接就能直接接入系统管路。集流管两端的端盖采用钎焊密封结构，焊接位置做了圆弧过渡处理，减少应力集中点，在系统压力波动时能承受更高的疲劳载荷，满足制冷系统高压侧的承压要求。

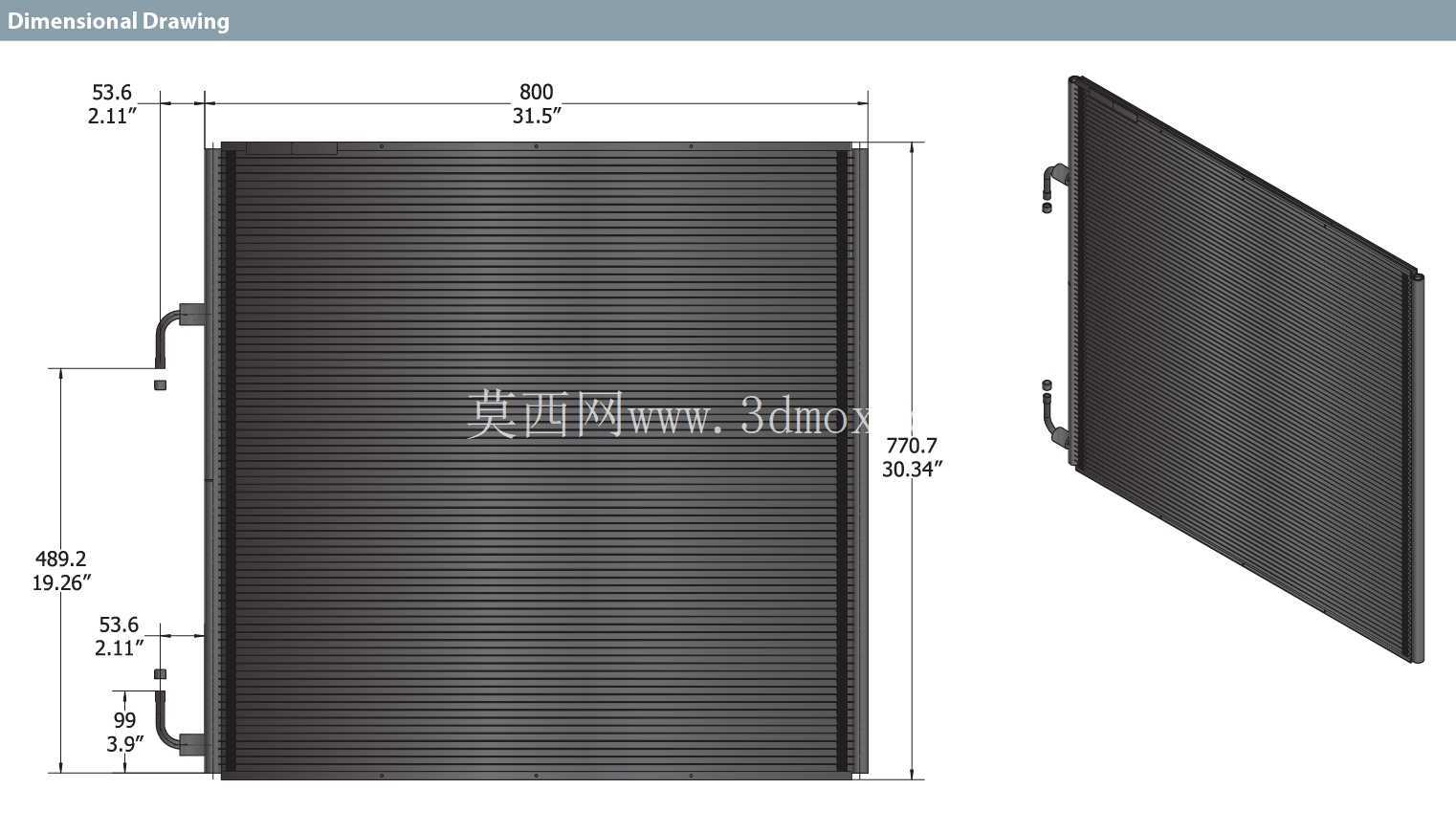

　　从安装边界与外形尺寸来看，这款冷凝器整体为正方形薄型结构，安装时可以根据机组风道设计选择水平或者垂直安装，固定点位分布在集流管两侧的安装支架上，支架上预留的长圆孔可以抵消安装面的加工公差，降低现场装配的对位难度。需要注意的是，安装时要保证翅片迎风面与气流方向垂直，预留足够的进风出风空间，避免气流短路影响换热效果，连接管路焊接时要做好充氮保护，避免高温焊接时氧化皮进入微通道造成流道堵塞。在结构建模过程中，需要重点还原微通道扁管的排布间距、翅片的开窗角度、集流管内部的隔仓位置，这些细节直接影响后续做系统流场仿真、换热性能计算的结果准确性，尤其是扁管与翅片的接触热阻参数设置，要匹配实际钎焊工艺的结合率，才能让仿真结果贴近实际运行状态。对于做制冷机组结构设计的工程师来说，这类成熟的商用冷凝器模型可以直接导入机组装配体中做干涉检查、管路布局设计，减少重复建模的工作量，也能提前验证安装空间是否满足维护、拆装的操作需求，避免后期样机试制阶段出现结构干涉、安装空间不足的问题。
