丹佛斯微通道冷凝器暖通冷却换热结构

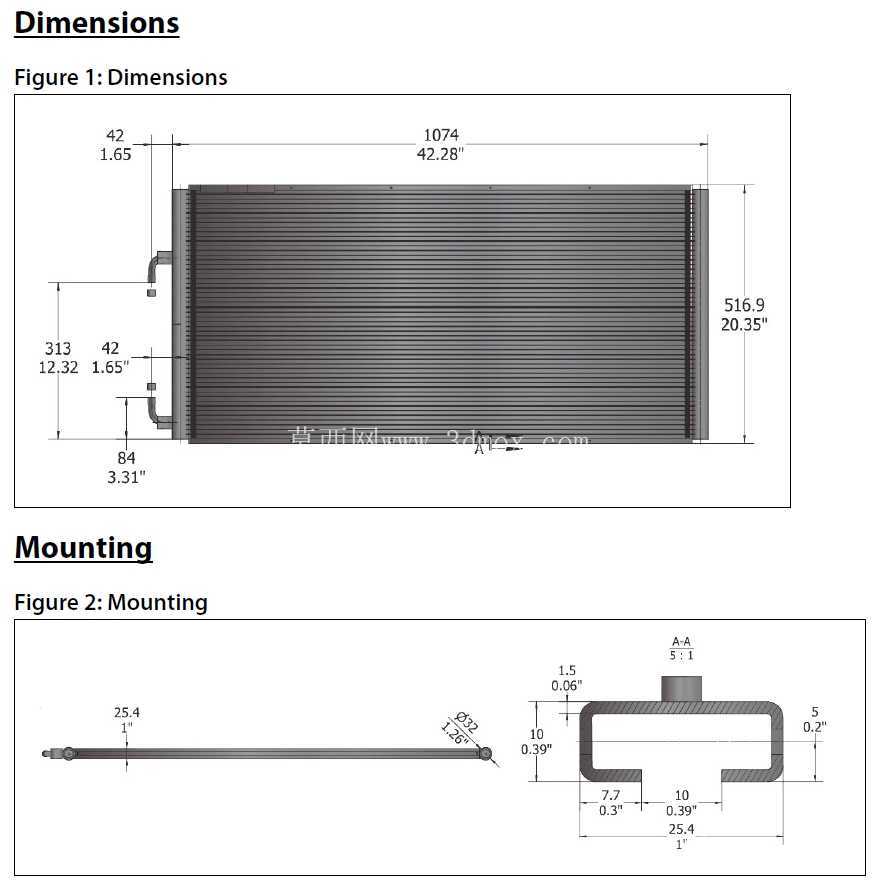

　　做暖通制冷系统结构设计快十年，经手的换热部件选型、建模、适配项目不下百个，微通道冷凝器这几年在商用制冷、暖通空调领域的渗透率越来越高，这次拆解建模的这款丹佛斯MCHE D1500-C结构，刚好能把这类部件的设计逻辑和实际应用边界说透。先从实际应用场景说起，这类微通道冷凝器最常出现在三类场景里：第一类是商用风冷冷却器，比如工业制程里的循环油冷却、小型工艺水冷却单元，第二类是商用屋顶式空调机组，也就是商超、厂房常用的屋顶HVAC外机，第三类是中小型冷藏冷凝机组，替代传统的管翅式冷凝器做紧凑化设计。

　　不同于传统管翅式换热器靠铜管穿铝片的结构，微通道冷凝器的核心换热面是挤压成型的多孔扁管，扁管内部有数十个微米级的流通通道，冷媒在这些微小通道里流动时，和管壁的接触面积比传统圆管大得多，换热效率能提升30%以上，同时冷媒充注量能减少40%左右，这对现在追求低充注、高能效的制冷系统来说是非常核心的优势。再说到设计思路，这款冷凝器采用平行流布局，扁管沿长度方向平行排布，两端和集流管连通，集流管内部还设置了分隔挡板，把冷媒流道分成多个流程，通过调整每个流程的扁管数量，匹配冷媒在不同相态下的流速——刚进入冷凝器的冷媒是高温高压气态，比容大，所以第一流程的扁管数量最多，降低流速保证换热充分，随着冷媒逐渐冷凝成液态，比容减小，后续流程的扁管数量依次减少，维持合理的冷媒流速，避免液态冷媒在流道里积存导致换热能力衰减。外形和安装边界这块，这款模型还原的是长方薄型结构，整体厚度控制在极薄的范围内，相比同换热量的管翅式冷凝器，厚度能减少近一半，非常适合对安装空间有严格限制的屋顶机组、嵌入式冷却单元；两侧集流管端部预留了标准的冷媒接管接口，接口位置做了折弯避让设计，安装时不需要额外配做转接弯头，直接和系统管路焊接即可；芯体两侧的边板做了加厚处理，上面预留了统一规格的安装固定孔，安装时可以通过螺栓直接固定在机组的框架上，不需要额外做安装支架，能减少现场装配的工作量。

　　从功能特性上看，扁管和散热翅片采用整体钎焊工艺，接触热阻远低于传统管翅式的机械胀接结构，长期使用不会出现翅片松动、换热效率衰减的问题；翅片表面做了开窗设计，空气流过翅片时会被不断切割扰动，破坏边界层，进一步提升空气侧的换热效率；整体结构采用全铝材质，重量比同规格铜铝复合管翅式冷凝器轻60%左右，能降低屋顶机组的屋面承重要求，也方便运输和现场吊装。实际选型适配的时候要注意几个边界：首先是安装面的平面度要求，因为芯体整体是薄型结构，如果安装框架平面度偏差超过2mm，拧紧固定螺栓时很容易导致扁管变形，堵塞内部冷媒流道；其次是空气侧的进风方向，这类平行流冷凝器要求进风方向垂直于芯体平面，不能有明显的偏流，否则会导致部分扁管换热不充分，冷凝压力异常升高；另外接管焊接时要做好温度控制，不能让火焰直接灼烧集流管和扁管的钎焊位置，避免高温导致焊层熔化出现冷媒泄漏。

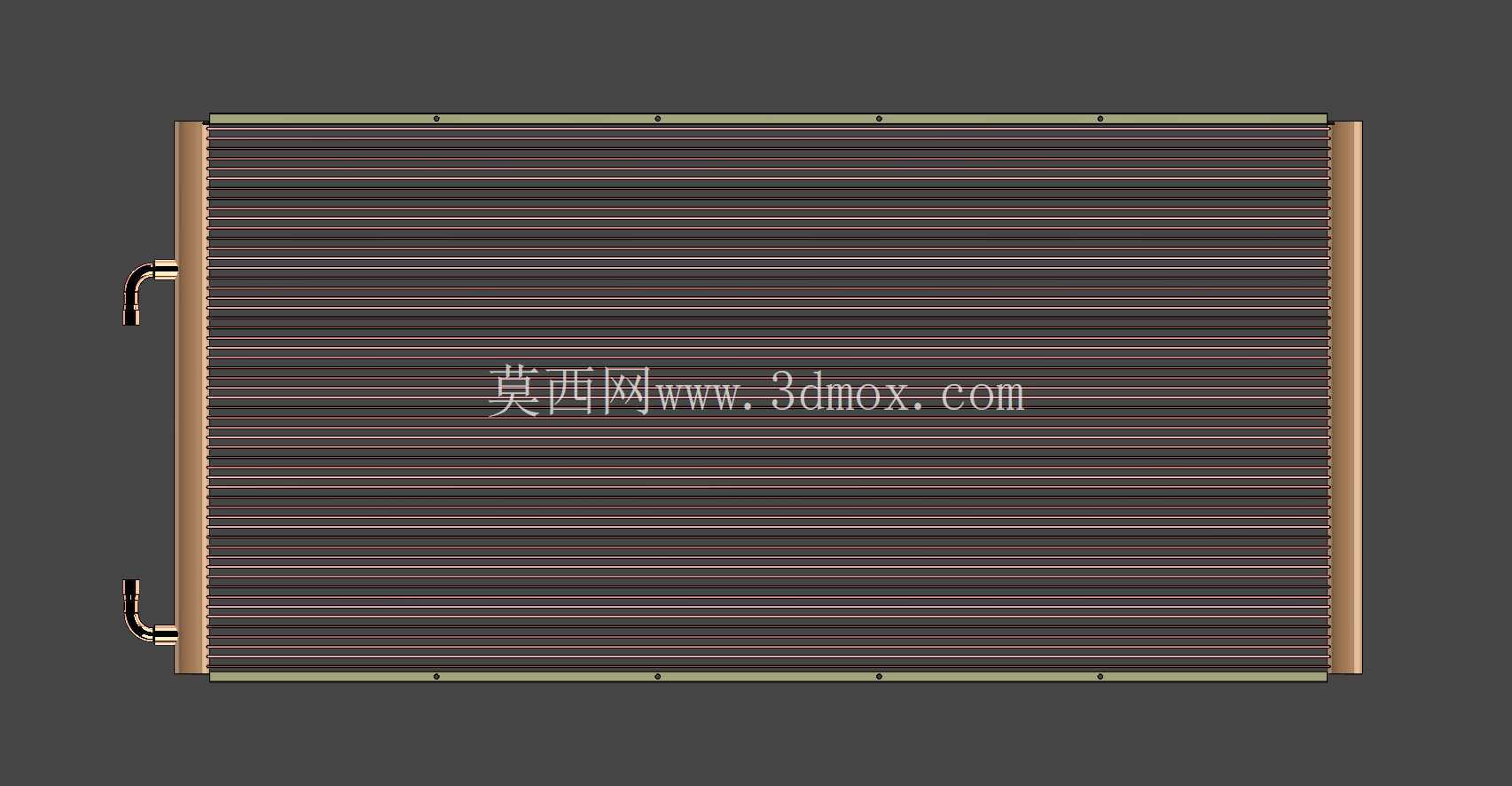

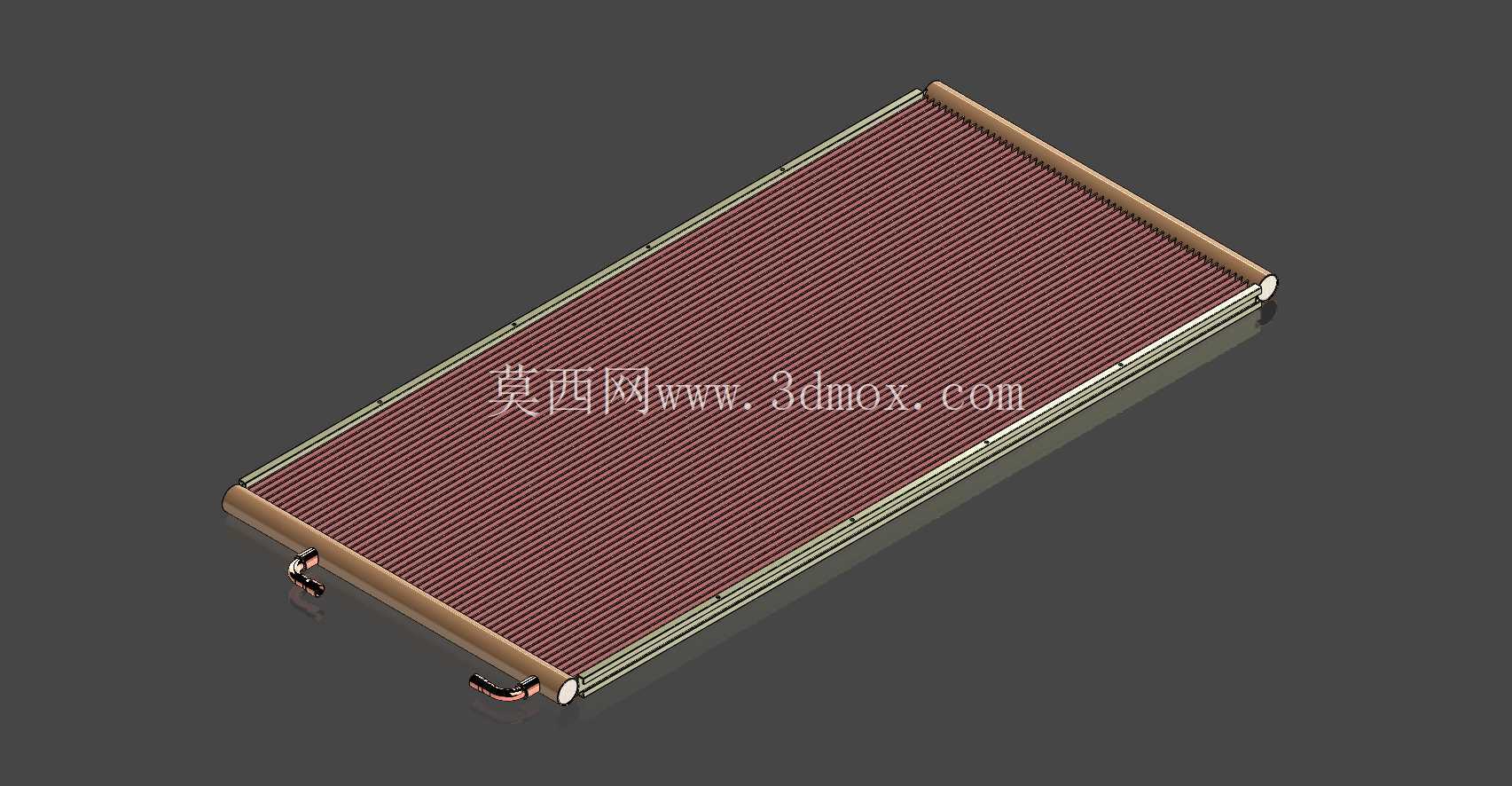

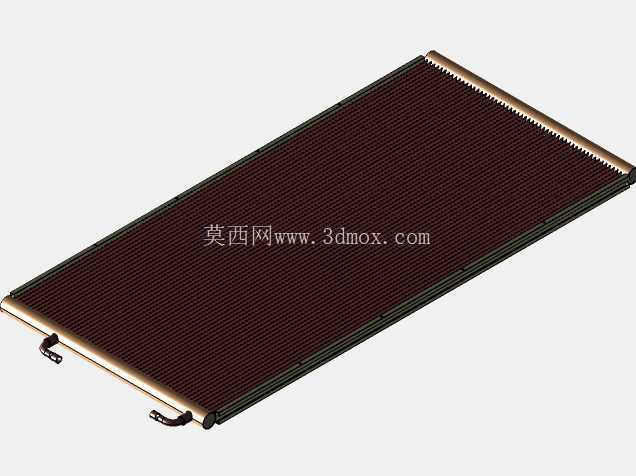

　　建模的时候特意还原了内部的流程分隔、扁管的微孔结构、翅片的开窗细节，还有安装孔、接管的精确位置，不管是做系统级的装配干涉检查，还是做换热性能的仿真模拟，都能直接复用模型，不需要再做二次结构修正。之前做一个屋顶机改造项目的时候，原来用的是传统管翅式冷凝器，因为屋面空间限制，机组厚度做不下来，换用同换热量的这款微通道冷凝器之后，整机厚度减少了120mm，重量减轻了27公斤，不仅顺利满足了安装空间要求，整机的能效比还提升了0.3，完全达到了新的能效标准要求。这类微通道冷凝器现在也在逐步拓展到新能源汽车热管理、数据中心冷却等领域，核心还是靠高换热效率、小体积、低重量的优势，不过在暖通制冷领域的应用已经非常成熟，结构设计也形成了标准化的系列，不同的换热量对应不同的芯体长度、宽度、厚度，还有不同的流程数配置，选型的时候只需要根据系统的冷凝负荷、设计冷凝温度、迎面风速参数匹配对应规格即可，不需要做太多定制化的结构修改，能大幅缩短产品的开发周期。
