松下NCR18650B圆柱锂离子电芯结构设计

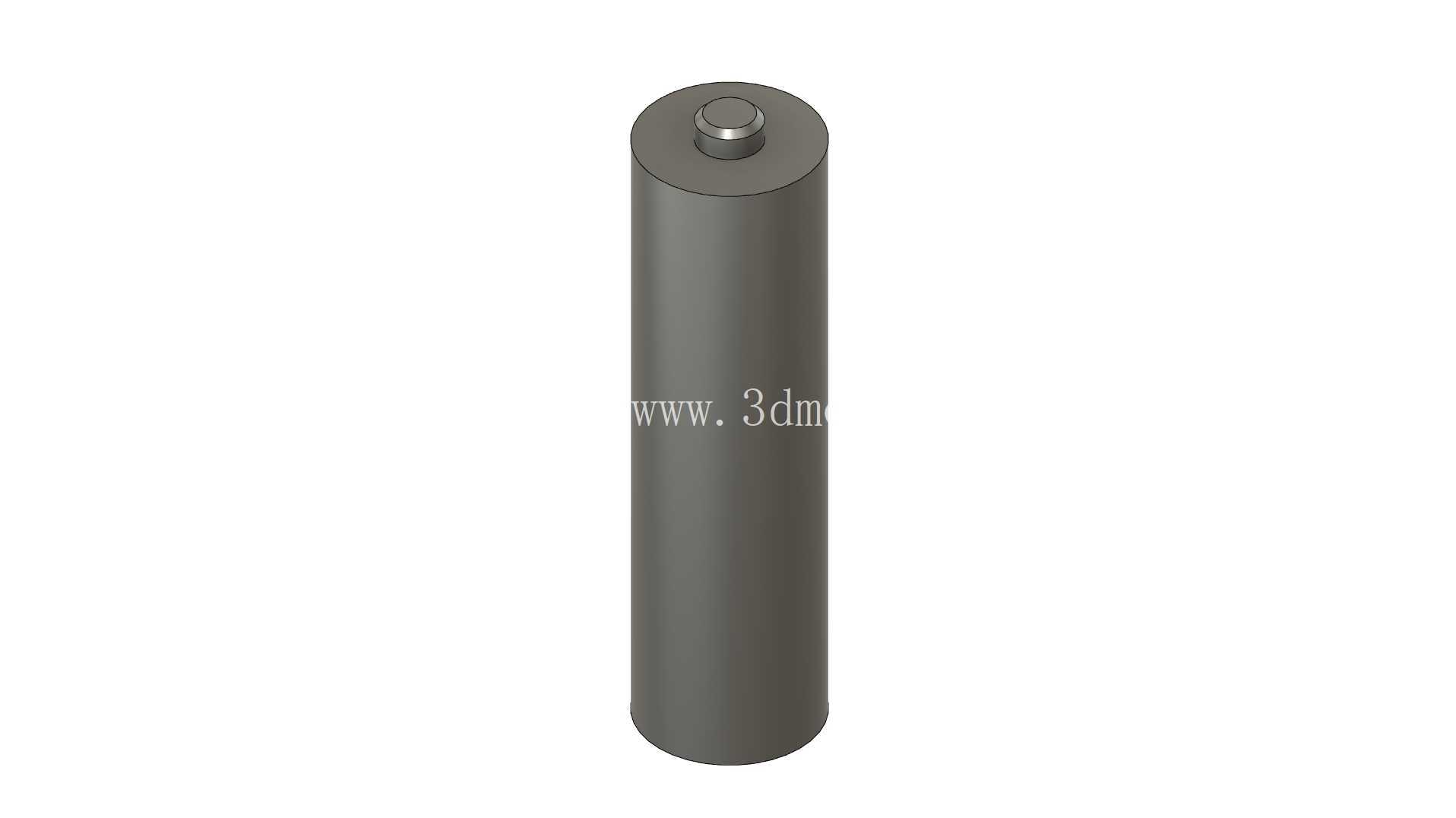

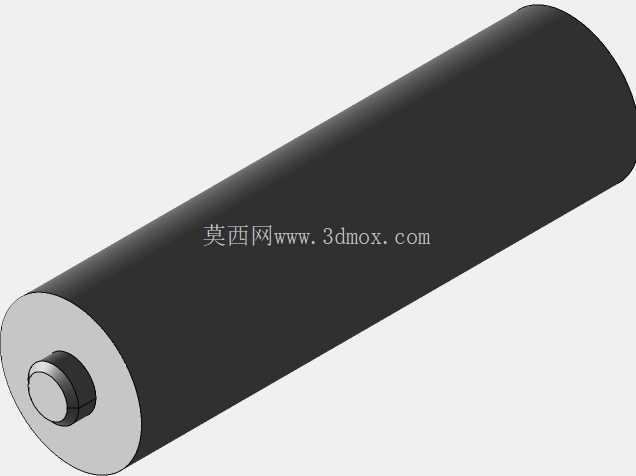

　　在消费电子、小型储能、电动工具乃至低速代步车的结构设计环节，18650规格圆柱电芯是绕不开的标准储能元件，这款松下NCR18650B的三维建模，完全围绕实际选型装配的需求展开，没有做多余的艺术化修饰，所有结构特征都对应量产电芯的真实物理边界。做结构设计的同行都清楚，圆柱电芯的装配容错空间极小，尤其是多串多并的电池包设计里，单颗电芯的外形公差会直接影响整个模组的装配精度，所以建模时最先敲定的就是外形尺寸边界：严格遵循18650规格的通用尺寸要求，主体圆柱段直径控制在18mm，不含正极凸起的本体高度为65mm，正极帽的凸起高度、直径都按照量产实物的实测值还原，负极端面的平面度、壳体边缘的卷边圆角也都做了对应处理，避免在装配干涉检查时出现误判。

　　从实际应用场景来看，这款电芯的适用覆盖范围极广，小到手持电动螺丝刀、便携式检测仪器的内置供电，大到笔记本电脑的电池组、家用储能模组的串并组合，甚至是部分定制化航模、小型巡检机器人的动力源，都会用到这个规格的电芯。很多刚入行的结构工程师在做电池仓设计时，容易忽略电芯外壳的绝缘层厚度，直接按照裸金属壳体的尺寸预留仓体空间，最后实际装配时出现过盈装不进去，或者装配后绝缘层被刮破引发短路风险，所以在建模时特意把外层PET绝缘膜的厚度也纳入了外形尺寸考量，给出的是带绝缘层的完整装配尺寸，能直接用于电池仓的间隙配合设计。

　　设计思路上完全服务于工程实用，没有为了渲染效果添加无关的细节特征：壳体部分做了均匀壁厚的还原，对应量产电芯的钢壳拉伸工艺结构，正极帽位置的泄压阀、绝缘密封圈结构都做了简化但保留了装配需要的外形轮廓，不会因为特征过多导致装配体文件过大，影响整体设备的装配检查效率。要知道在做包含上百颗18650电芯的储能电池包设计时，如果单颗电芯的模型特征太复杂，整个装配体的转动、干涉检查都会出现明显卡顿，所以这个模型在细节还原和文件轻量化之间做了平衡，既保证关键安装尺寸的准确性，又控制了模型的体量。

　　实际选型装配时，这款电芯的安装边界需要注意几个关键点：首先是正极帽的绝缘间隙，正极与周边金属结构件之间至少要预留0.5mm以上的绝缘距离，避免震动磨损后出现短路；其次是电芯侧壁的固定方式，不管是用支架卡位还是胶粘固定，都要避开壳体中部的位置，因为部分批次的电芯壳体中部是卷芯的对应位置，过大的夹持力会导致内部卷芯变形，影响电芯循环寿命，建模时也特意标注了适合夹持的上下端区域位置，方便设计固定结构时直接参考。另外负极端面的焊接区域也做了平面特征还原，不管是用镍带点焊还是弹片接触，都能直接在模型上选取对应的配合面，不需要再额外调整基准面。

　　很多工程师在做电池相关结构设计时，习惯直接调用通用的18650简化模型，往往会忽略不同品牌电芯的正极帽尺寸、负极平面度的细微差异，最后开模或者打样后才发现装配不匹配，这款模型完全按照松下NCR18650B的实物特征做了还原，能有效避免这类选型匹配的问题。比如这款电芯的正极帽凸起高度比部分国产18650电芯高0.2mm左右，如果按照通用模型设计弹片接触结构，就可能出现接触压力不足导致的供电断续问题，这些细微的尺寸差异，在三维建模阶段就提前还原，能大幅减少后期打样调试的周期。

　　从功能特性对应的结构设计来看，这款电芯的壳体采用镀镍钢壳材质，模型表面的材质属性也对应做了设置，在做整机的散热仿真时，可以直接赋予对应的金属材质参数，不需要再重新调整壳体的材料属性。电芯的额定容量、放电倍率对应的结构特征虽然没法在三维模型上直接体现，但外形结构的准确还原，是做电池包热管理设计、固定结构设计的基础，比如在设计电池包的散热通道时，电芯之间的间隙预留、导热垫的厚度选择，都需要基于准确的电芯外形尺寸来计算，这个模型的尺寸精度控制在0.1mm以内，完全能满足常规工程设计的仿真、装配需求。

　　另外在做手持设备的结构设计时，电芯的重量分布也是需要考虑的因素，这个模型的重心位置按照真实电芯的卷芯分布做了对应设置，在做整机的重心配平计算时，可以直接读取模型的重心参数，不需要再额外估算配重。很多新手设计师容易忽略电芯的重量对整机手感的影响，尤其是手持类设备，电池的重量占比往往能达到整机的30%以上，如果模型的重心位置不对，做出来的配重计算就会出现偏差，最后样机拿在手里的重心偏移，影响使用体验。

　　总的来说，这个三维模型不是为了做展示渲染用的外观模型，而是完全面向工程实际应用的结构设计参考模型，所有特征、尺寸都围绕选型、装配、仿真的实际需求设置，没有多余的装饰性特征，能直接导入各类三维设计软件，用于电池仓设计、电池包模组设计、整机结构干涉检查等实际工作环节，帮结构工程师减少实物测量、反复核对尺寸的工作量，提升设计效率。
