五辐铝合金汽车轮毂带轮胎总成三维设计

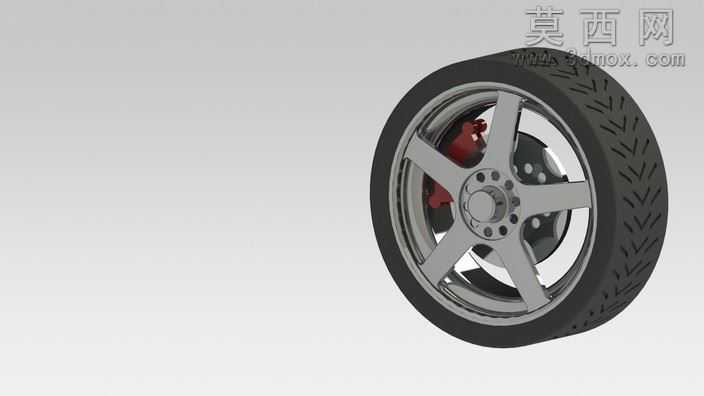

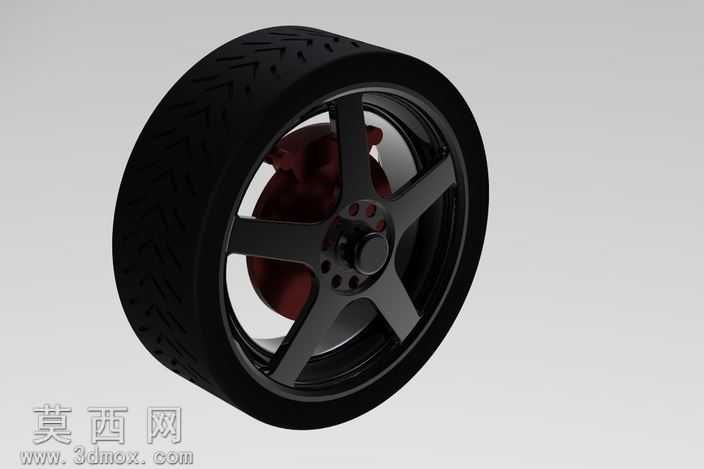

本作品为汽车行走系统核心部件的三维设计成果，聚焦五辐铝合金轮毂配套轮胎及制动组件的完整建模呈现。建模阶段以实车装配尺寸为基准，先构建轮毂的基础回转体轮廓，通过草图绘制五辐条的对称受力结构，对辐条与轮辋的衔接处做圆角过渡处理，还原铝合金轮毂一体成型的结构特征，同时精准刻画轮心的螺栓孔定位阵列、中心轴孔的配合公差结构，保证轮心安装位与实车装配逻辑完全匹配。轮胎部分采用曲面建模方式，先绘制胎面的截面轮廓，通过回转命令生成胎体基础形态，再阵列排布胎面的人字纹排水沟槽，细化胎侧的弧度与厚度参数，还原橡胶轮胎的真实曲面形态。配套的制动组件部分，对刹车卡钳的分体式结构、通风刹车盘的散热孔阵列、防尘挡板的轮廓都做了精细化建模，还原轮毂装配后内部的制动系统布局。材质与渲染环节，轮毂主体赋予抛光铝合金材质，调整金属反射参数模拟亮面镀铬的金属质感，辐条边缘做细微的磨砂质感区分，还原量产轮毂的表面处理工艺；轮胎赋予哑光黑色橡胶材质，添加细微的颗粒凹凸贴图模拟橡胶胎面的粗糙触感，胎侧添加轻微的反光衰减效果还原橡胶材质的光学特性；刹车卡钳赋予亮红色烤漆材质，刹车盘做金属铸铁的哑光质感并添加细微的锈迹纹理做旧，提升整体真实感。设计过程中重点考量轮组的装配逻辑，所有部件的配合间隙都参考实车装配标准设定，辐条的分布角度经过对称校验，保证整体结构的视觉平衡，既还原了民用改装轮毂的运动化外观特征，也兼顾了结构设计的合理性，可用于汽车改装展示、行走系统结构教学、相关产品渲染演示等场景。
