Fiamm车用高速公路光束角喇叭结构设计

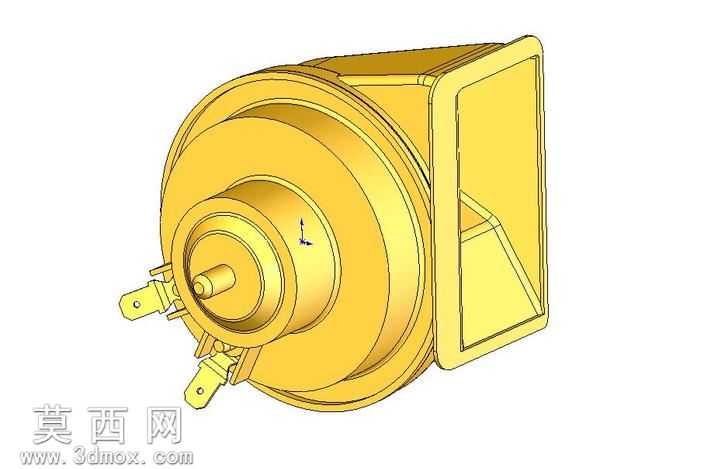

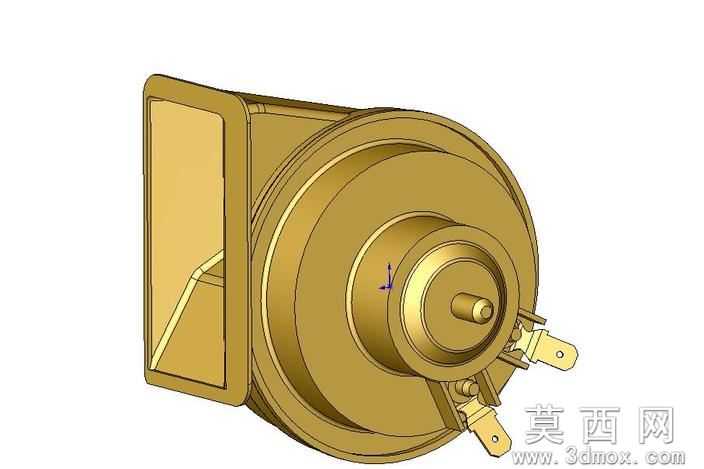

本作品为车用鸣笛喇叭的三维结构设计，建模过程中以实际车用喇叭的功能需求为核心出发点，首先梳理了喇叭的发声腔体、安装固定结构、电气接插端子三大核心模块的尺寸逻辑，在三维建模环境中先通过旋转特征构建喇叭的圆形发声主体基座，逐步叠加腔体的壁厚结构，确保内部共振腔的容积符合声学设计要求，为鸣笛时的声压级、光束角指向性提供结构基础。建模过程中对喇叭侧面的方形安装支架做了细节处理，支架与圆形主体的衔接处做了平滑过渡的加强筋结构，既保证安装时的结构强度，避免车辆行驶过程中震动导致的支架断裂，也优化了整体的外观流线。前端的两个电气接插端子采用拉伸与切除特征完成建模，端子的插片厚度、间距严格参照车用接插件的通用标准设计，确保后续生产装配时可以和标准线束插头完美适配，端子与主体的衔接位置做了密封凸台结构，预留了防水密封圈的安装位，满足车用部件的防水防尘要求。材质渲染阶段，主体外壳采用耐候性工程塑料的明黄色材质，调整材质的粗糙度与反光度，还原车用塑料配件的哑光质感，接插端子采用镀锡铜的金属材质，添加轻微的金属反光与做旧质感，模拟实际使用中的金属接触件外观，安装支架部分与主体保持同材质，强化部件的整体统一性。结构设计上充分考虑了车用场景的使用需求，整体造型紧凑，方形安装支架预留了螺栓固定孔位，可以直接适配车辆前部的安装点位，发声腔体的出口角度经过反复调整，确保鸣笛声束的光束角符合高速公路使用场景的传播要求，既保证前方车辆可以清晰接收到鸣笛信号，也减少不必要的声能扩散。建模过程中对所有配合面做了公差预留，腔体的合模面做了拔模角度处理，满足后续注塑生产的工艺要求，接插端子的位置做了防呆设计，避免装配时出现插反的问题，整体结构无冗余特征，在保证功能强度的前提下尽可能压缩部件体积，减少对车辆安装空间的占用。
