小型万向旋转联轴器结构设计方案

　　在中小扭矩传动系统的布局中，两轴存在小角度偏斜、安装同轴度无法严格保证的工况十分常见，这类场景下刚性联轴器会因为附加径向力快速磨损轴端轴承，甚至造成轴件疲劳断裂，而这类小型旋转接头式万向联轴器，正是针对1000Nm级扭矩、安装空间紧凑的传动场景开发的铰接式连接件。从实际应用场景来看，这类部件常出现在轻工输送线的辊筒驱动端、小型包装设备的动力传递分支、试验台架的可调角度动力输出端，还有部分小型农机的辅助传动链路里，这些场景的共性是两轴的对中精度受机架焊接变形、装配累计误差、工作中机架小幅振动位移影响，无法维持严格的同轴度，需要连接部件具备一定的角度补偿能力，同时不能有过大的结构外廓，避免挤占设备内部的布线、走料空间。

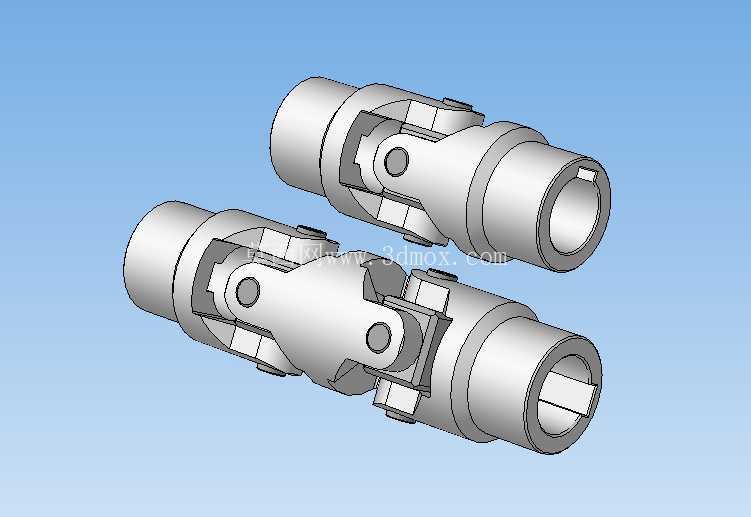

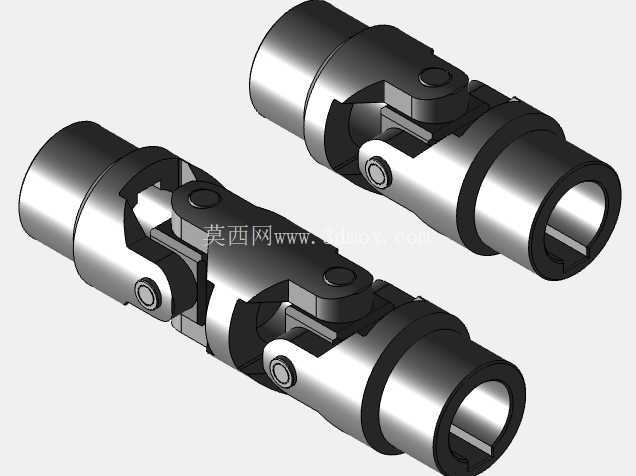

　　从功能特性上看，这款联轴器采用双十字铰接结构，相比单节万向节，它能在两轴存在更大偏角的工况下维持更平稳的扭矩输出，减少单节万向节传动时的转速波动问题，铰接副的销轴采用垂直交错布置，能同时补偿径向、角向的安装偏差，不需要在安装时反复调整机架位置来凑同轴度，能大幅缩短现场装配的调校时间。两端的轴孔采用通孔式设计，适配d42规格的轴端，轴孔内部预留了键槽安装位，安装时可以通过平键实现周向固定，避免大扭矩传递时出现轴孔打滑的问题，外廓的圆柱面做了光整处理，没有突出的尖锐结构，即使在设备运行时人员误触，也不会像外露销轴的万向节那样造成剐蹭风险，适配有安全防护要求的设备内部安装场景。

　　设计思路上，这款结构优先平衡了承载能力与结构紧凑性，铰接位置的销轴采用过盈配合与叉形耳座固定，避免销轴在交变扭矩下出现转动磨损，叉形耳座的厚度经过扭矩校核，在1120Nm的额定扭矩下，耳座根部的弯曲应力处于材料许用应力区间内，不会出现耳座断裂的失效问题。中间的连接块采用对称结构，两端的铰接孔同轴度公差控制在0.02mm以内，避免因为加工误差造成传动卡滞，转动副的配合间隙控制在合理范围，既不会因为间隙过大造成传动回程差，也不会因为间隙过小在热胀状态下出现转动卡涩。整个部件的所有铰接位置都预留了润滑脂注入口的安装空间，日常维护时可以在不拆卸联轴器的情况下补充润滑脂，降低铰接副的磨损速度，延长部件的整体使用寿命。

　　从安装边界来看，这款联轴器的最大外圆直径控制在适配d42轴的合理区间，整体长度满足小空间安装需求，安装时不需要大幅改动原有轴系的轴向位置，两端轴孔的深度经过匹配设计，能保证轴端插入后有足够的接触长度，避免键槽局部应力过大造成轴孔压溃。安装过程中只需要将两端轴孔分别套入待连接的轴端，拧紧紧定螺钉或者装入平键即可完成固定，不需要复杂的专用工装，即使是现场维护人员也能快速完成更换。在实际选型时需要注意，这类联轴器的允许偏角有明确范围，当两轴偏角超过设计阈值时，铰接副的磨损速度会急剧上升，因此安装时还是需要尽量将两轴的对中偏差控制在合理区间，同时要根据实际传递的峰值扭矩选型，避免长期过载造成销轴剪切断裂。另外这类结构不适合高速大扭矩的长时连续传动场景，在额定转速范围内使用时，传动效率可以维持在较高水平，不会因为铰接结构造成过多的功率损耗。对于需要频繁调整轴系角度的试验设备来说，这类双铰接的旋转接头还能在轴系角度动态小幅变化的过程中维持扭矩传递，不会出现传动脱开的问题，适配小角度摆动的动力传递场景。
