带LED灯珠的散热风扇结构三维设计

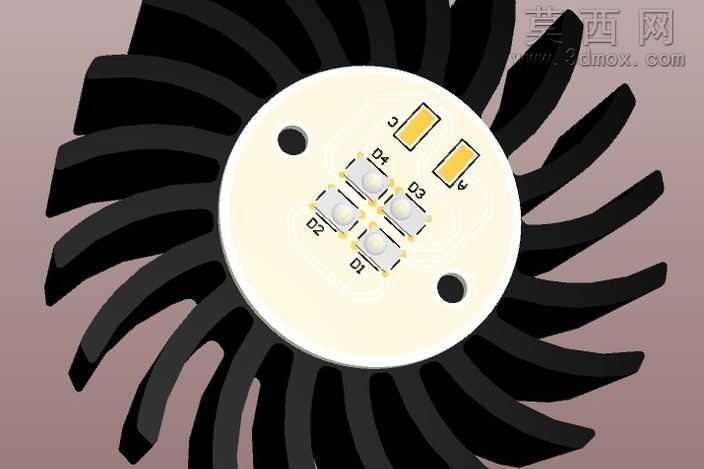

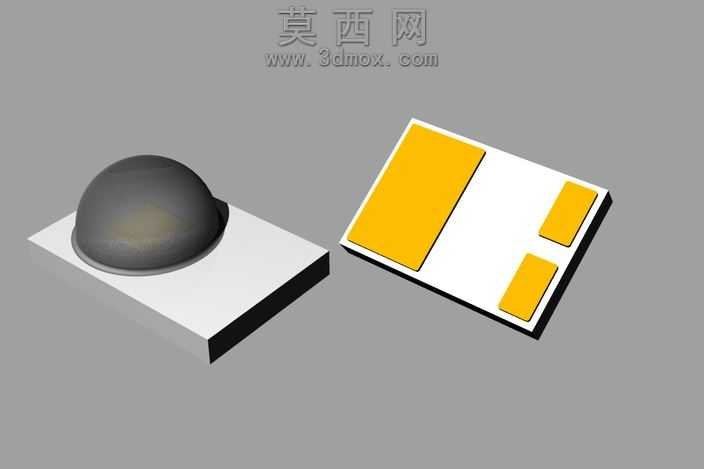

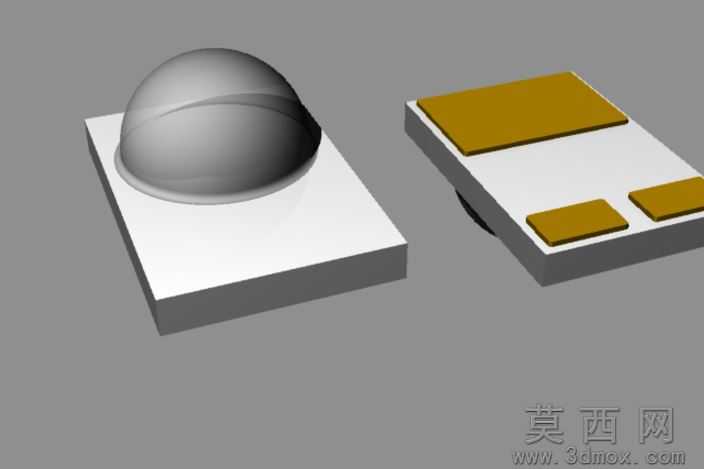

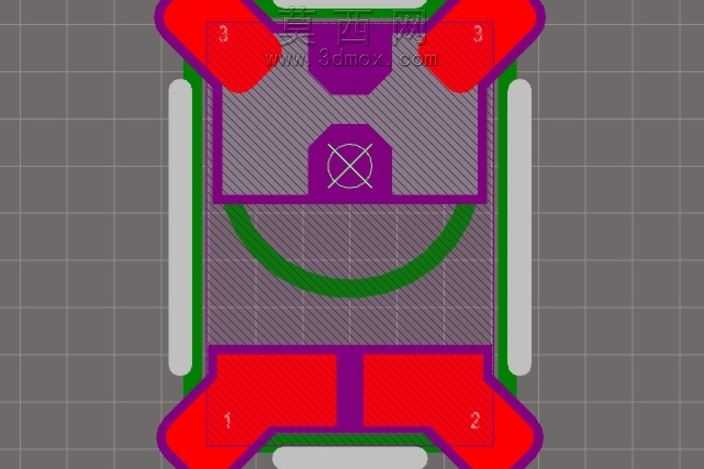

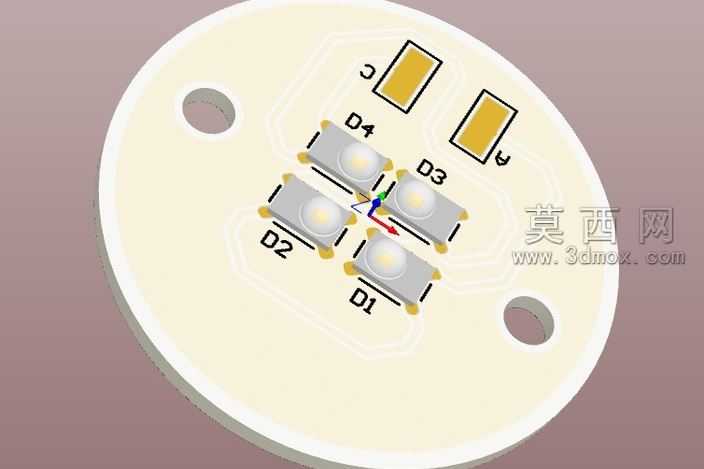

本模型为集成LED光源的离心式散热风扇结构，建模过程中首先对整体装配基准进行定位，以圆形铝基基板中心为坐标原点，先完成基板主体的特征绘制：通过拉伸命令生成厚度均匀的圆形基板，在基板对称位置切除两个直径一致的安装定位孔，用于后续整模组的锁附固定。基板表面的LED灯珠布局采用对称式设计，共排布六颗灯珠，其中四颗为核心照明光源、两颗为辅助补光光源，每颗灯珠单独绘制焊盘、封装胶体、荧光层的分层结构，准确还原灯珠表面的丝印标识，通过阵列与位置约束保证灯珠排布的对称性，避免光源出光不均的问题。外围的散热鳍片采用涡轮式放射状排布，建模时先绘制单片鳍片的截面曲线，通过沿圆周方向的环形阵列生成全部鳍片，每片鳍片带有符合流体力学设计的倾斜弧度，可在旋转时引导气流沿径向流出，鳍片根部与中心基座做圆角过渡处理，既降低应力集中风险，也能减少风阻提升散热效率。材质渲染阶段，中心铝基基板赋予哑光米白的PCB板材材质，表面添加轻微的磨砂质感，还原真实铝基板的表面触感；LED灯珠的封装胶体赋予半透明PC材质，添加轻微的自发光效果模拟灯珠点亮时的出光状态，焊盘部分赋予亮银色金属锡材质；外围散热鳍片赋予哑光黑色阻燃PC材质，表面添加细微的颗粒质感还原注塑件的真实外观，鳍片边缘做轻微的倒角处理避免锐边。结构设计上充分考虑散热路径合理性，LED灯珠焊接在铝基基板上，基板与中心散热基座紧密贴合，工作时灯珠产生的热量可快速通过基板传导至整个散热鳍片组，配合鳍片间的气流通道实现快速热交换，安装孔的位置避开灯珠走线区域，预留了焊盘走线的排布空间，整体结构紧凑，在有限的体积内兼顾了照明功能与散热性能，建模过程中对所有配合面做了公差校验，保证各部件装配时无干涉，可直接用于结构验证与散热仿真分析。
