汽车涡轮增压核心部件结构设计

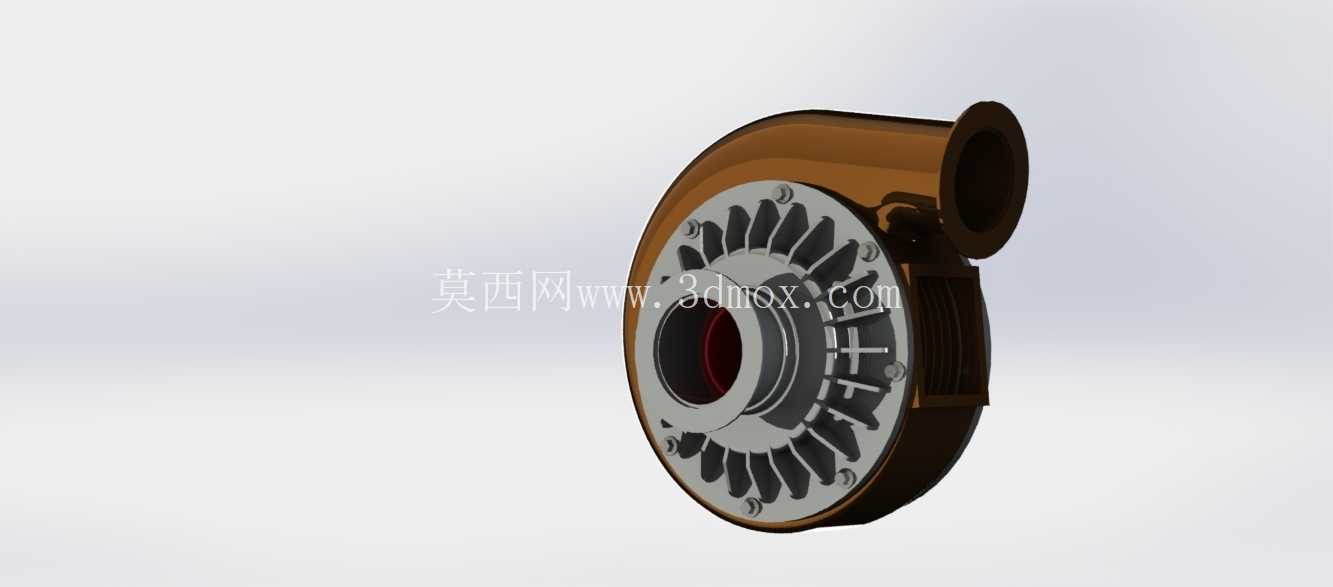

　　在车用动力系统的配套设计中，涡轮增压部件是提升发动机进气效率、优化燃油燃烧表现的核心功能件，这套三维结构完整还原了量产车用涡轮的装配逻辑与细节特征，可直接用于动力系统匹配验证、教学演示或改装方案的结构推演。从实际装车场景来看，这类涡轮部件主要适配小排量乘用车的汽油发动机，安装位置位于发动机排气侧与进气歧管之间，依靠发动机排出的废气动能驱动叶轮高速旋转，进而压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升动力输出上限，同时降低高负荷工况下的燃油消耗与尾气排放。

　　从结构设计逻辑来看，整个部件采用蜗壳式流道布局，压气机壳与涡轮壳的型线经过流体仿真优化，流道截面从进气口到叶轮边缘逐步收窄，能够最大限度减少气流在壳体内的沿程损失，避免出现紊流、喘振等影响增压稳定性的问题。核心叶轮采用径向辐射式叶片布局，叶片前缘做了圆弧过渡处理，既可以降低高速旋转时的空气阻力，也能减少废气中的硬质颗粒对叶片边缘的冲蚀磨损，延长部件的实际使用寿命。叶轮中心的定位轴采用阶梯轴结构，与轴承配合的轴段做了高精度公差设计，能够保证叶轮在每分钟十几万转的工作转速下保持稳定的旋转精度，避免出现轴系跳动引发的异响、密封失效等故障。

　　壳体的连接法兰面均匀布置了内六角紧固螺栓，螺栓的安装位置避开了流道区域，同时在法兰面预留了密封槽安装位，装配时配合金属密封垫片可以保证壳体在高温高压的工作环境下不会出现漏气问题。部件的进气接口采用法兰连接结构，出气接口为圆柱直插式结构，接口尺寸完全匹配主流乘用车的进气管路标准，安装时不需要额外做管路改装即可完成对接。整个部件的安装固定点位于壳体下方的支撑座位置，支撑座上预留了两个螺栓安装孔，孔位间距与发动机缸体上的预留安装位完全对齐，能够保证部件装车后不会因为发动机振动出现连接松动的问题。

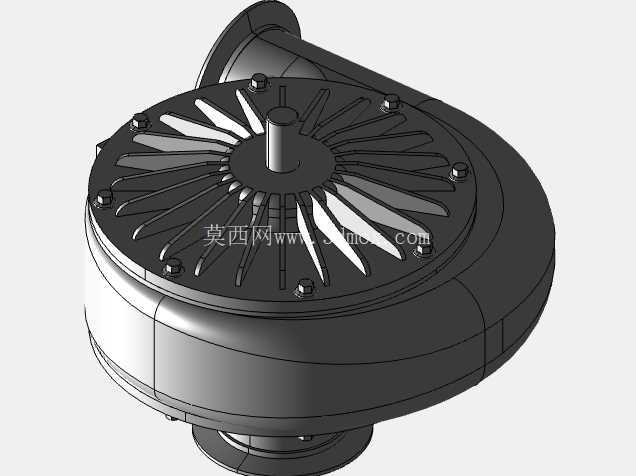

　　在细节设计上，压气机壳的外侧做了放射状的加强筋结构，这些加强筋从中心轴座位置一直延伸到壳体边缘，既可以提升壳体的结构强度，避免高增压压力下壳体出现变形开裂，也能在叶轮高速旋转时起到一定的导流散热作用，降低壳体表面的温度积聚。中心轴的端部做了定位凸台结构，装配时可以快速实现叶轮与轴承座的同轴度定位，减少装配过程中的调整工作量，提升批量装配的效率。壳体上的螺栓安装孔都做了沉头设计，螺栓装配后头部不会突出壳体表面，避免与周边的管路、线束产生运动干涉。

　　从安装边界来看，整个部件的最大外轮廓尺寸适配主流1.5T-2.0T排量发动机的安装空间，安装后与周边的排气歧管、中冷器管路、机油管路的最小安全间隙保持在15mm以上，不会出现运行过程中部件摩擦干涉的问题。部件的重量分布经过优化，重心位置与下方支撑座的中心重合，安装后不会对发动机的悬置系统产生额外的偏载力矩，能够降低整车运行时的振动传递。这套结构在设计过程中充分考虑了量产装配的工艺性，所有的壳体结构都满足铸造工艺的拔模要求，叶轮结构满足五轴加工的工艺要求，紧固件全部采用标准件，不需要单独定制非标零件，能够有效降低后续的生产制造成本。对于结构设计从业者来说，这套模型可以作为涡轮类旋转流体部件的设计参考，清晰展示蜗壳流道、叶轮布局、密封连接、安装定位的典型设计思路，也可以用于动力系统布置阶段的空间校核，验证涡轮部件与周边系统的匹配合理性。
