带制动功能HG-JR3534B交流伺服电机结构

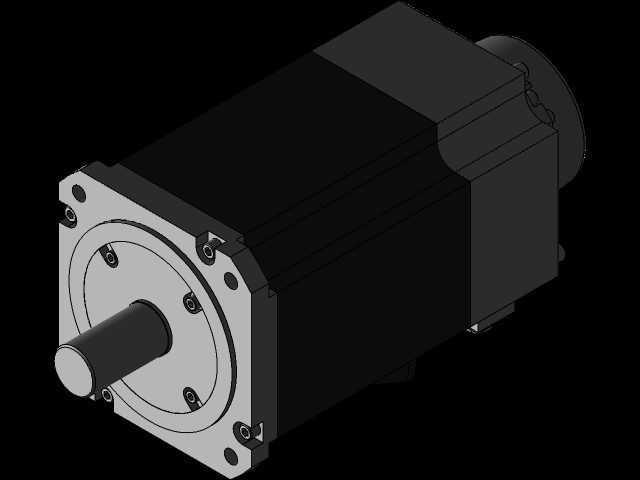

　　这款带制动的交流伺服电机，在自动化产线的垂直轴传动场景里是核心执行部件，比如电子制造贴装设备的Z轴升降、数控车床的刀库回转驱动、包装机械的封辊精准定位工位，都需要这类带抱闸制动的伺服单元，避免设备断电后负载下坠造成工位偏移、工件磕碰甚至安全隐患。从结构设计来看，制动模块集成在电机非输出端的尾座位置，没有额外突兀的外置安装座，整体安装法兰遵循通用伺服的安装尺寸规范，输出轴采用标准轴径配合平键连接位，能直接适配市面上多数行星减速机、同步带轮的安装接口，不用额外做转接法兰加工，能减少设计阶段的安装适配工作量。

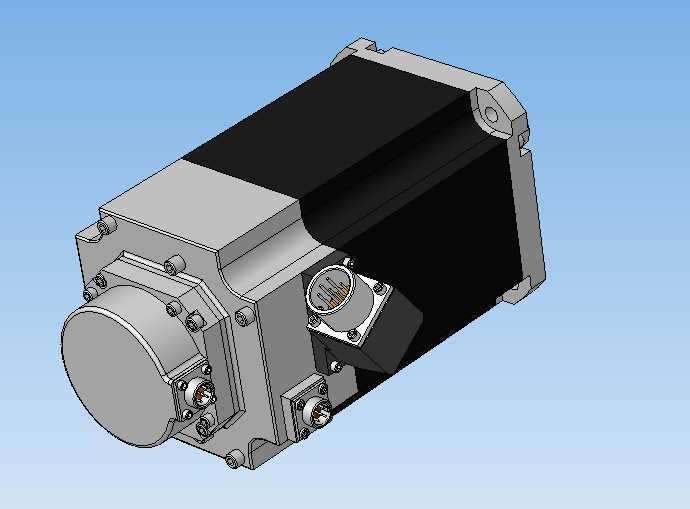

　　建模过程中还原了电机本体的散热筋结构，这些沿轴向排布的散热筋不是装饰性结构，实际运行时电机定子产生的热量通过机壳传导到散热筋，配合设备周边的流通空气就能带走大部分热量，不用额外加装外置散热风扇，在洁净车间类对粉尘颗粒管控严格的场景里，这种无风扇的结构能避免气流带动颗粒污染工件。电机侧的两个连接器分别对应动力供电与编码器信号传输，连接器采用侧出式的安装布局，接线完成后线缆弯折半径能控制在合理范围，不会和周边的拖链、安装支架产生干涉，在做三维布局的时候，不用特意给电机尾部预留过大的线缆避让空间，能压缩设备整体的安装空间占比。

　　制动单元的设计是这款电机的核心特点，内置的失电式制动器在动力电源切断时会通过弹簧压力压紧摩擦片，直接锁死电机转子，保持力矩能匹配电机额定输出扭矩的1.3倍以上，就算垂直轴挂载满额负载，断电状态下也不会出现溜轴问题。在做设备结构校核的时候，要注意制动器的响应时间参数，抱闸动作的延迟在100ms以内，做PLC程序逻辑的时候要匹配这个延迟时间，避免电机还在输出扭矩的时候抱闸动作，造成摩擦片异常磨损。安装边界上，电机的方形安装法兰四个安装孔采用对称排布，不管是水平安装还是垂直倒装，孔位都能适配标准的伺服电机安装座，输出轴的轴伸长度控制在合理范围，配合锁紧螺母就能牢牢固定连接的传动件，不会出现传动件轴向窜动的问题。机壳上的接地端子位置做了凸台设计，接线时不用拆开机壳就能完成接地线缆的固定，符合电气设备的安全安装规范。编码器端的连接器带有防松卡扣结构，设备运行产生的振动不会让信号接头松脱，避免出现位置反馈信号丢失的报警，在长时间连续运行的自动化产线里，这种细节结构能减少很多非必要的停机维护时间。从建模的细节还原度来看，电机端盖的固定螺栓位置、密封槽结构都做了还原，在做虚拟装配的时候能直接检查螺栓安装的操作空间，不用等到实际装配时才发现扳手没有操作空间，能提前优化周边的结构布局，减少后期改模的成本。
