Nema17/23/34系列步进电机结构设计

　　在自动化设备的传动选型环节，步进电机始终是开环控制场景下的核心执行部件，Nema17、Nema23、Nema34作为法兰尺寸标准化的三个主流规格，覆盖了从小型桌面设备到中型工业工位的绝大多数驱动需求。做这组模型的时候，最先考虑的不是外观的还原度，而是不同规格电机在实际安装时的边界冲突问题——很多新手工程师做结构时只会对着样本上的安装孔位打洞，忽略了电机本体出线方向、尾部编码器凸起、轴伸端台阶对周边结构的干涉，最后装配时才发现线缆被机架压住、或者联轴器和端盖蹭到，返工成本极高。

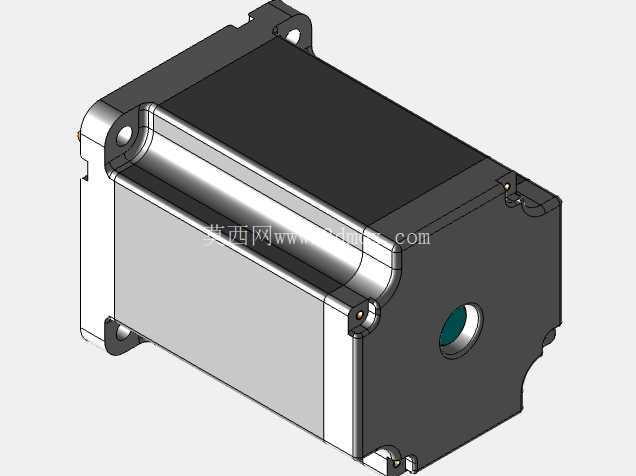

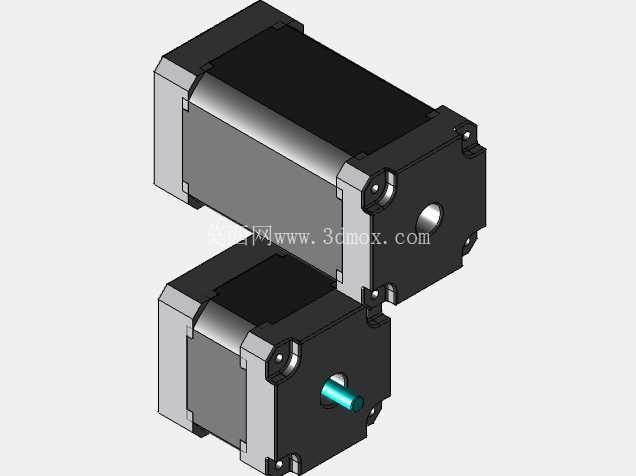

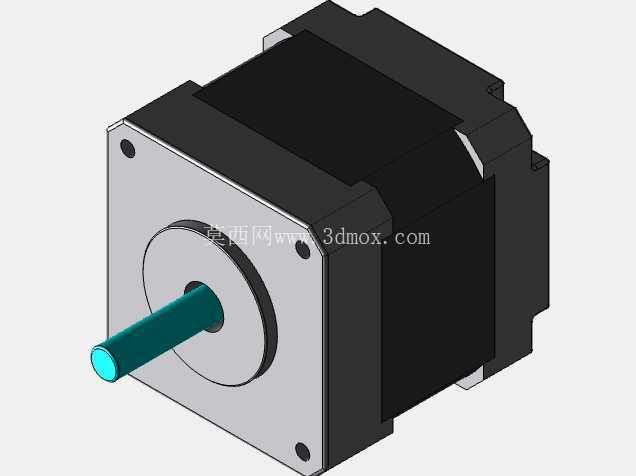

　　先从安装边界说起，Nema17的42mm法兰、Nema23的57mm法兰、Nema34的86mm法兰是行业通用的安装基准，模型里严格还原了每个规格的安装孔孔距、孔位沉头深度、轴伸直径与键槽尺寸，甚至连端盖上固定螺丝的沉孔深度都做了准确还原，避免选型时出现螺丝过长顶到内部绕组的问题。很多人建模时会把电机外壳做成规则的方形，但实际量产的步进电机端盖四个角都有铸造圆角，侧面的散热筋不是装饰，是连续工作时降低绕组温升的结构，模型里把这些细节都做了出来，不是为了好看，是做整机布局时，这些圆角和凸起的筋条会直接影响相邻部件的安装间隙，比如你把电机贴着装在铝型材立面上，要是没算散热筋的凸起高度，最后电机装上去会和型材面留一道缝，固定螺丝锁不紧。

　　从应用场景来看，Nema17更多用在3D打印机的XYZ轴传动、小型桌面点胶机的送料机构、监控云台的旋转驱动这类负载不大、对安装空间要求严苛的场合，它的机身长度覆盖30mm到60mm区间，不同长度对应不同的保持扭矩，模型里做的是中等长度的通用规格，既不会因为机身太短扭矩不够，也不会因为太长挤占设备内部空间。Nema23是工业场景里用得最多的规格，小型数控雕刻机的主轴进给、包装机的拉膜机构、自动化流水线的挡停器驱动都能看到它的身影，它的轴伸端带标准D型切面，不用额外加工就能抱紧联轴器，模型里还原了这个切面的尺寸公差，选联轴器的时候直接按这个尺寸配内孔就行，不用再反复核对样本。Nema34的扭矩更大，一般用在中型数控设备的主轴驱动、大型物料传送的辊筒驱动、升降机构的动力输出，这类场景下电机的出线方向很关键，模型里做的是侧面出线的通用结构，要是实际应用需要尾部出线，只要调整端盖的出线孔位置就行，基础的安装尺寸完全通用。

　　设计思路上，这组模型没有做过度的简化，把电机的定子外壳、前后端盖、输出轴、尾部的轴承挡圈都做了独立的结构拆分，不是一个整的实体块，做有限元分析或者运动仿真的时候，可以直接给不同部件赋予对应的材料属性，比如端盖用压铸铝合金、输出轴用40Cr调质、外壳用拉伸铝型材，不用再重新拆分零件。很多网上下载的电机模型会把绕组部分做出来，但实际做结构设计的时候，绕组是内部封装的部件，只要保证外壳的尺寸准确就行，所以模型里把内部绕组的空间做了预留，没有做多余的细节，既保证了装配参考的准确性，又不会让文件过大影响整机装配的运行速度。

　　实际选型搭配的时候，还要注意电机和驱动器的安装距离，这组模型的侧面预留了标准的航插安装位，尺寸和市面上主流的电机接插件完全匹配，做线缆布线的时候可以直接参考这个位置留出线缆弯曲半径，避免线缆弯折角度过大导致内部断线。另外，电机端盖上的安装孔是通孔还是螺纹孔也做了区分，Nema17因为法兰薄，一般是通孔配螺母固定，Nema23和Nema34的法兰厚度足够，端盖上直接攻了安装螺纹，不用额外配螺母，这些细节在模型里都有体现，装配的时候不用再去查样本确认孔的类型。

　　做设备结构设计的时候，电机这类标准件的模型准确度直接影响整个项目的装配效率，要是模型尺寸不准，后面加工出来的安装板孔位不对、间隙不够，整个项目的进度都会被拖慢。这组模型的所有尺寸都对照量产电机的实测值做了校准，不管是做方案阶段的布局参考，还是做详细设计阶段的装配干涉检查，都能直接用，不用再反复调整尺寸。尤其是做模块化设备的时候，这三个规格的电机安装法兰是标准化的，只要安装板的孔位按标准做，后续升级扭矩的时候直接换对应长度的电机就行，不用重新加工安装结构，这也是标准化选型的优势所在。
