带制动功能HF系列交流伺服电机结构

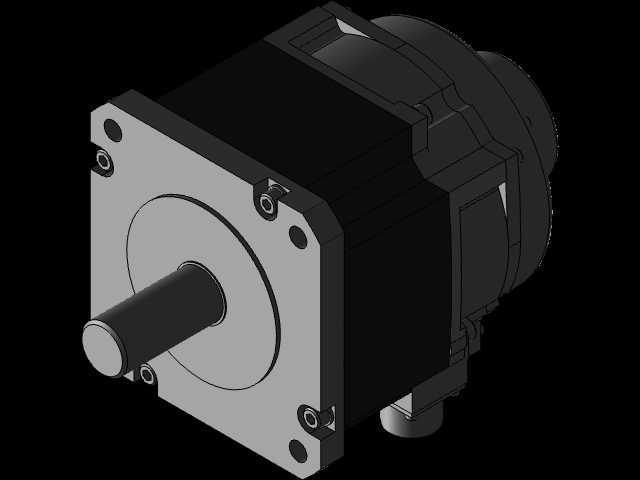

　　从结构设计来看，这款电机采用方形法兰安装面，法兰端的四个安装孔做了沉台处理，安装时螺栓可以完全沉入法兰面，不会突出干涉连接的减速机或者负载法兰，输出轴采用标准圆柱轴带键槽设计，键槽的位置和深度符合通用伺服的安装尺寸规范，能直接适配市面上绝大多数标准行星减速机、同步带轮的连接需求，不需要额外做轴的二次加工。电机本体的接线部分做了双连接器设计，动力线和编码器线分开布置在电机侧方，两个连接器的朝向可以根据安装空间调整，在设备内部布线时，能避免线缆和周边结构件产生干涉，连接器本身带锁紧卡扣，设备运行产生的振动不会导致接插件松脱，信号传输的稳定性更有保障。这款带制动功能的交流伺服电机，在自动化产线的垂直轴传动场景中应用极为广泛，比如电子制造贴片设备的Z轴升降机构、数控加工中心的刀库换刀轴、包装机械的物料抬升工位，这类需要断电后保持轴位、防止负载下坠的工况，都离不开内置制动单元的伺服电机作为动力核心。不同于普通无制动伺服电机，它的尾部集成了失电制动模块，当设备断电或者伺服使能断开时，制动摩擦片会在弹簧压力下抱紧电机尾轴，瞬间锁止输出轴的转动，避免垂直安装的负载因为重力下滑，撞坏工装或者加工工件，这也是带制动伺服和常规伺服最核心的功能差异。

　　制动单元的设计集成在电机后端盖内部，没有额外突出的结构，整体电机的总长比同功率无制动伺服仅增加了不到五分之一，对于安装空间紧凑的设备来说，不需要额外预留尾部的安装空间，能有效压缩设备的整体体积。在安装边界上，这款电机的法兰定位止口做了高精度公差配合，安装时止口和负载端的定位孔配合间隙控制在丝级，能保证电机输出轴和负载轴的同轴度，减少高速运转时的径向跳动，降低轴承的额外负载，延长电机的使用寿命。电机外壳采用一体压铸的铝壳结构，表面做了散热筋设计，在额定转速下持续运行时，外壳的散热面积足够把绕组产生的热量散发出去，不需要额外加装散热风扇，减少了设备的故障点。

　　实际选型应用时，要注意制动单元的供电是独立回路，需要单独配置制动电源，不能和电机动力线共用供电，同时制动的响应时间要和伺服驱动器的使能信号做匹配，避免出现制动还没完全打开电机就开始运转，或者电机还没完全停止制动就抱死的情况，长期错误匹配会快速磨损制动摩擦片，导致制动扭矩下降，出现负载滑落的风险。这款电机的输出轴径向负载和轴向负载参数符合中惯量伺服的设计标准，搭配同步带或者丝杠传动时，要计算好传动端的负载力，不能超过电机轴的允许负载上限，否则会导致电机轴承过早损坏，运转时出现异响或者精度下降的问题。

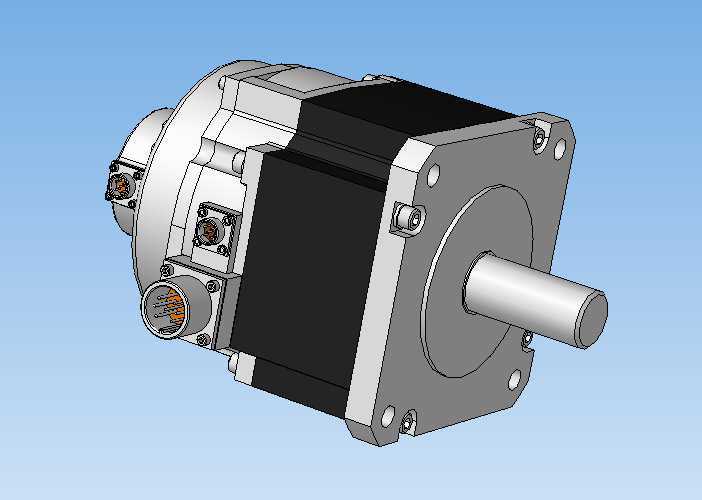

　　从三维建模的角度来看，这个模型完整还原了电机的所有外部安装特征，包括法兰孔的位置、输出轴的键槽尺寸、连接器的外形和安装位置、尾部制动端的外形轮廓，在做设备整体装配设计时，可以直接调用这个模型做干涉检查，不需要自己再从零开始测绘建模，能大幅缩短结构设计的周期。建模时各个特征的尺寸比例和实物完全一致，安装孔的位置度、止口的尺寸公差都按照实物的安装尺寸做了还原，装配时不会出现模型和实物尺寸对不上的问题，对于做设备布局、管线布置的工程师来说，这个模型的细节足够支撑前期的方案设计和装配验证工作。
