90度规格塑料支架两板注塑模具设计

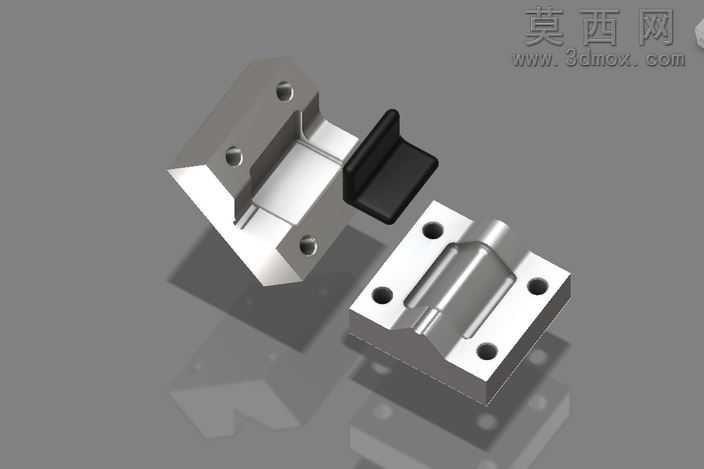

本套模具为针对90度20×20×30mm规格塑料支架开发的两板式注塑模具，整体建模过程围绕注塑成型工艺逻辑展开，首先完成目标塑料支架的产品结构逆向推导，明确产品的直角支撑结构、安装孔位的尺寸公差与脱模斜度要求，在建模阶段优先完成分型面的构建：结合产品的对称直角外形，将分型面设置在产品投影轮廓的最大分界处，保证开模时产品能够顺利留于动模侧，避免分型面错位导致的产品飞边缺陷。模架部分采用标准两板模结构建模，定模侧完成型腔的整体铣削结构设计，对应塑料支架的外侧成型面，型腔表面做抛光质感的材质渲染设置，模拟实际模具加工后的镜面效果，保障塑料产品外表面的光洁度；动模侧完成型芯结构设计，对应塑料支架的内侧成型面，同时在型芯上集成安装孔位的成型镶针，镶针与型芯的配合间隙控制在注塑工艺允许的溢边值以内，避免成型过程中出现披锋问题。模具的导向结构采用标准导柱导套建模，在模架的四个角位对称布置，保证合模过程中型腔与型芯的同轴度，避免错位导致的产品壁厚不均问题；冷却系统围绕型腔与型芯的成型区域做环绕式水路设计，建模时保证水路与成型面的距离均匀，确保注塑过程中模温能够均匀控制，减少产品的翘曲变形风险。渲染阶段对模具的不同零部件做材质区分：模架部分采用45号钢的哑光金属材质，成型型腔型芯采用模具钢的高亮抛光材质，导柱导套采用轴承钢的金属质感，通过光影渲染清晰展现模具的开合状态与内部结构逻辑，直观呈现两板模开模后产品留于动模、可通过顶出机构顺利脱模的工作流程。整套设计遵循极简两板模的设计思路，针对小型直角塑料支架的结构特点，省略冗余的抽芯等复杂结构，在保证产品成型精度的前提下尽可能简化模具加工难度，降低模具制造成本，适配小批量塑料支架的注塑生产需求，建模过程中所有结构尺寸均匹配目标产品的成型要求，各零部件的装配关系完全符合实际注塑模具的装配规范，不存在结构干涉问题，能够直接用于后续的模具加工工艺参考。
