一模四腔修剪成型注塑模具结构设计

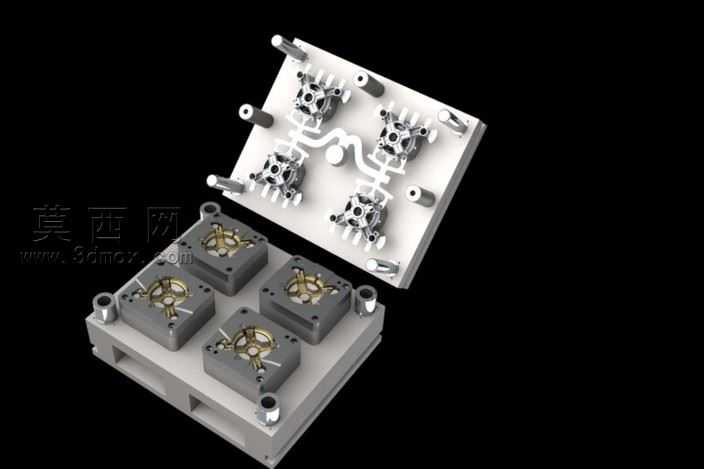

本作品为修剪成型类注塑模具三维建模设计，采用一模四腔的型腔排布方案，整体结构分为定模侧与动模侧两大核心部分，通过三维建模软件完成全参数化结构搭建，兼顾成型效率与产品成型精度。建模过程中首先完成产品结构特征提取，针对修剪类塑件的结构特点，确定型腔的均匀排布方式，保证各型腔进料平衡，避免出现充模不均、飞边或缺料等成型缺陷。流道系统采用平衡式布局设计，从主流道出发通过分流道均匀连通四个型腔，流道转角处做圆弧过渡处理，减少熔体流动阻力，保证塑料熔体能够同时填充至各个型腔末端，确保四个模腔产出的塑件尺寸一致性、外观质量统一。定模侧设置对应型腔镶件，精准还原塑件的外观成型面，镶件采用模块化拆分设计，便于后续加工与磨损后的更换维护；动模侧设置对应型芯结构，匹配塑件内部结构特征，同时设计合理的脱模推出机构，保证开模后塑件能够顺利从动模侧脱出，避免推出过程中出现塑件变形、顶白等质量问题。模架部分采用标准模架为基础进行适配修改，导柱导套结构精准对位，保证合模过程中动定模的同轴度，避免合模错位导致的型腔损伤或塑件尺寸超差。渲染阶段采用金属材质模拟模具钢的质感，对模架、型腔镶件、导柱、流道等不同结构部件赋予差异化的材质表现，通过光影调整清晰展现模具的分层结构、流道走向、型腔排布细节，让整体结构展示直观清晰。设计过程中充分考虑模具的加工工艺性与生产实用性，各零部件的连接、定位结构均符合注塑模具的设计规范，既保证模具的结构强度满足注塑生产的压力要求，也兼顾了后期装配、调试、维护的便捷性，整套模具结构紧凑，排布合理，能够实现修剪类塑件的高效批量注塑生产，有效提升生产效率，降低单件产品的成型成本。
