法兰连接弹簧加载式安全泄压阀结构

　　在承压流体输送系统的压力保护环节中，弹簧加载式安全阀是无需外接动力源即可实现超压泄放的核心保护元件，这类阀件广泛应用于工业给排水管网、蒸汽输送管线、中小型压力容器、化工介质输送管路的压力超限防护场景，当系统内部压力超过预设安全阈值时，阀瓣会在介质压力作用下克服弹簧预紧力自动开启，泄放多余介质，待系统压力回落至安全区间后自动回座密封，避免系统因超压出现爆管、容器变形甚至破裂的安全事故。

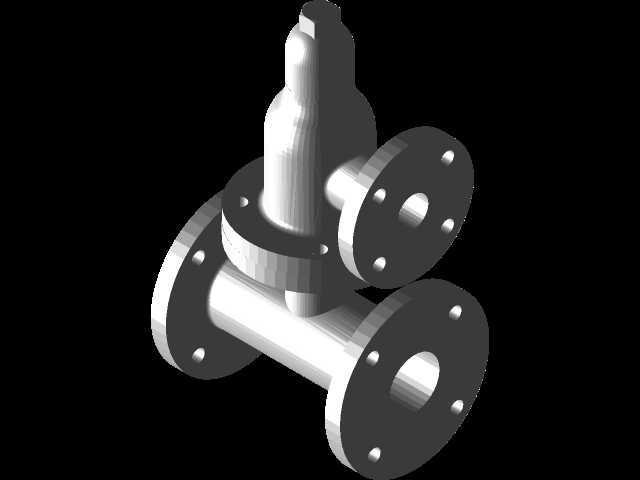

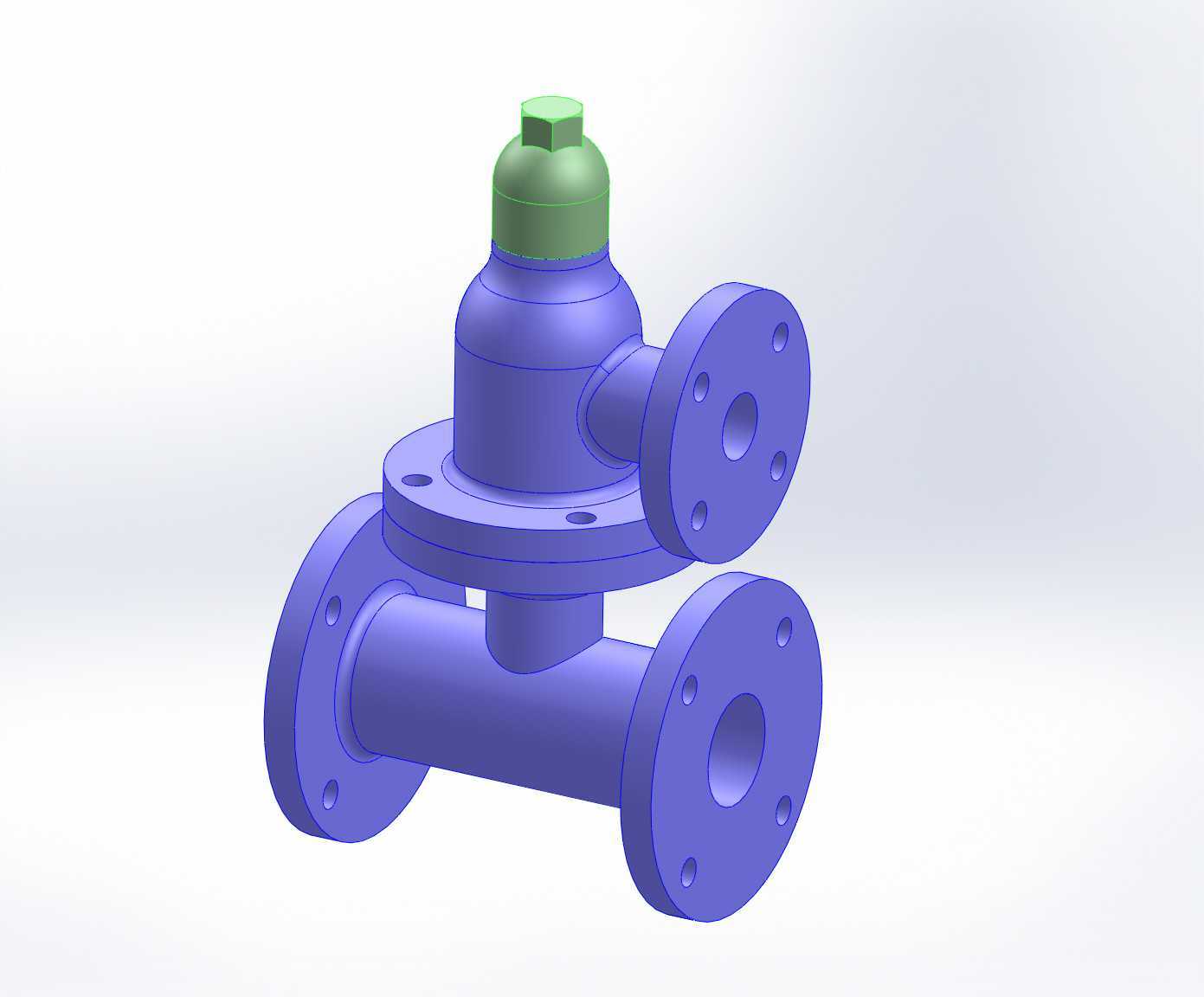

　　这款弹簧加载安全阀采用三法兰连通式结构设计，阀体主体为直通式流道布局，进出口端均采用标准法兰连接形式，侧方设置额外的泄放出口法兰，三个法兰端面均预留均匀分布的螺栓安装孔，安装时可直接与同公称通径的管道法兰通过螺栓组紧固，法兰密封面可根据输送介质特性选配金属缠绕垫或橡胶密封垫，满足不同压力等级、不同介质工况的密封要求。阀体上部为弹簧腔结构，顶部设置六角形调节锁紧结构，可通过旋转调节件改变弹簧的预压缩量，以此调整阀门的开启压力设定值，调整到位后通过锁紧结构固定，避免运行过程中设定值出现偏移。

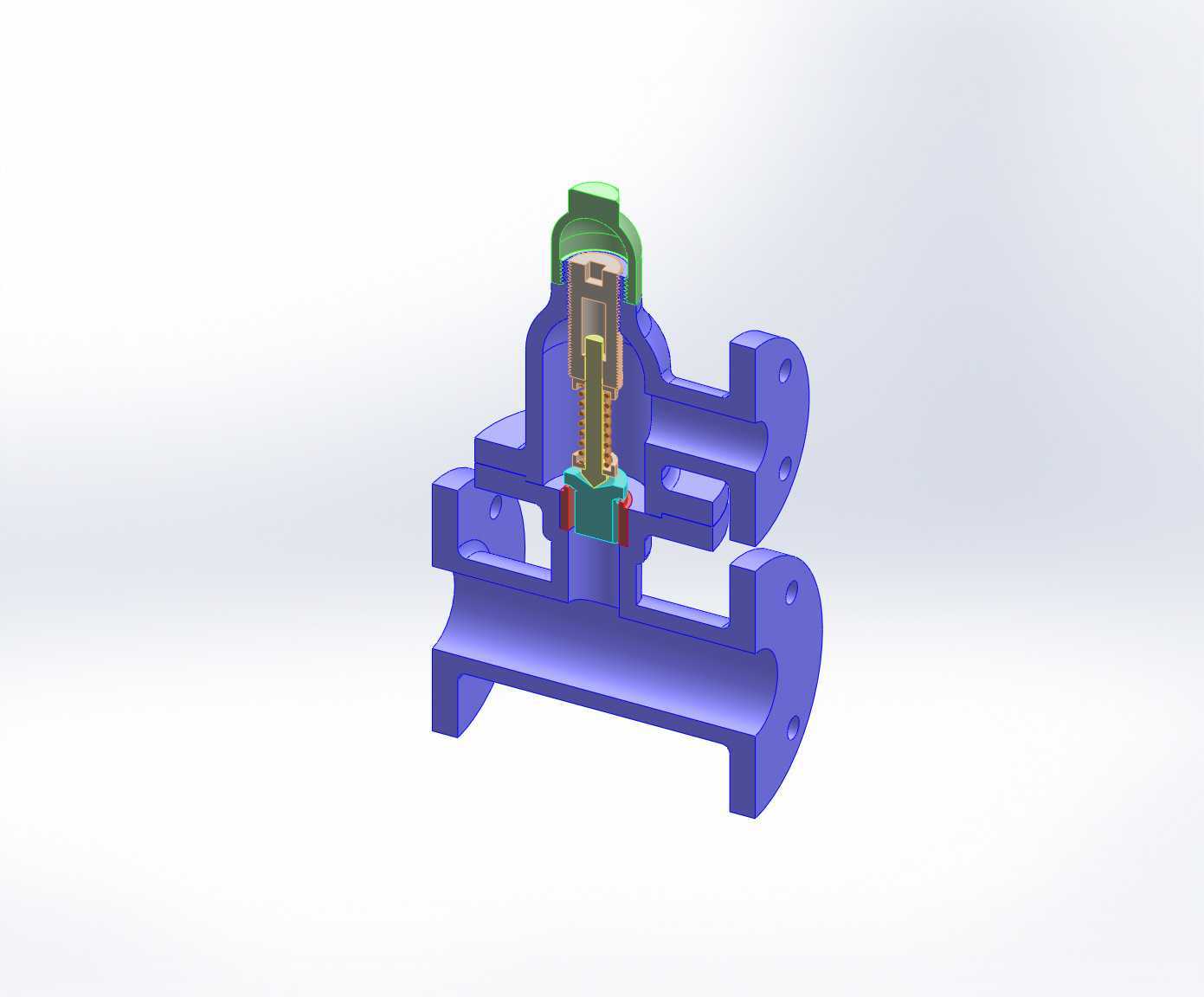

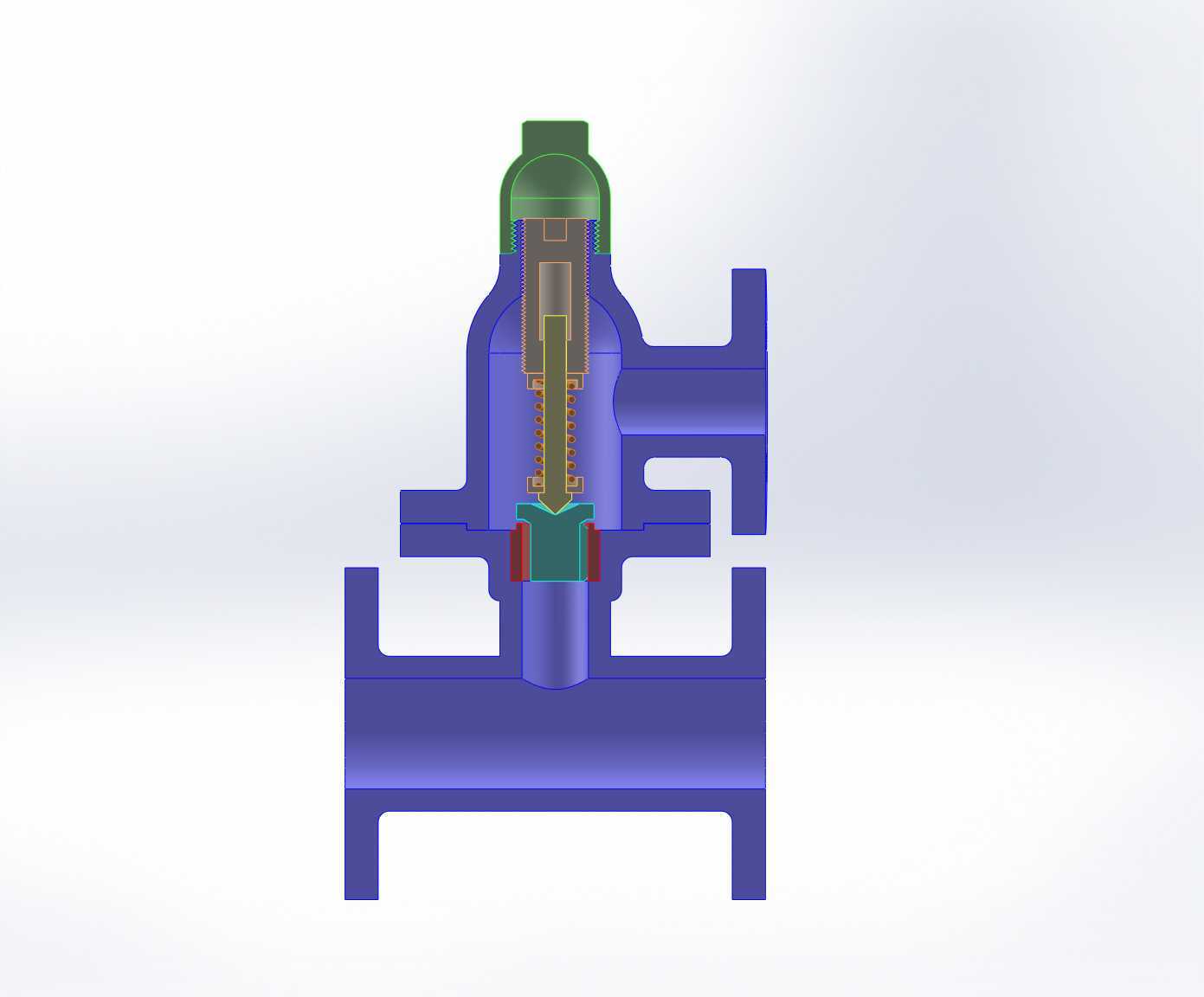

　　从结构设计逻辑来看，这款阀的内部流道做了圆弧过渡处理，介质从直通端进入阀腔后，可沿平滑流道作用于阀瓣密封面，减少介质流动过程中的涡流阻力，降低泄放过程中的压力损失，同时避免介质中携带的固体杂质在阀腔内部沉积卡滞阀瓣运动。阀瓣与阀座的密封面采用锥面配合形式，相比平面密封具备更好的自定心效果，回座时可自动对齐密封面，减少密封面偏磨导致的内漏问题。弹簧腔与介质腔之间设置导向密封结构，既可以为阀瓣的上下运动提供精准导向，避免阀瓣启闭过程中出现卡涩，也可以防止介质进入弹簧腔造成弹簧锈蚀，影响弹簧的弹力精度与使用寿命。

　　在安装边界方面，这款阀的直通进出口保持同轴度公差要求，安装时需保证进出口端与管道轴线对齐，避免法兰对接时出现额外的安装应力导致阀体变形；侧方泄放口的朝向可根据现场管线布局调整安装角度，泄放口需连接泄压引流管，将泄放的介质引导至安全回收区域，避免高温、高压或腐蚀性介质泄放时伤及周边操作人员。阀门的整体高度控制在常规管线安装的操作空间范围内，顶部调节结构预留足够的扳手操作空间，日常校验调整开启压力时无需拆卸阀门即可完成操作。

　　实际选型应用时，需要根据系统的工作压力匹配对应刚度的弹簧，确保阀门的开启压力、回座压力、泄放能力符合系统的保护要求，对于输送腐蚀性介质的工况，可更换对应材质的阀体内衬、密封件与弹簧，拓展阀件的适用场景。建模过程中对法兰螺栓孔的位置度、阀瓣运动行程、弹簧压缩量都做了参数化关联，调整公称通径参数时可自动同步更新各部分尺寸，方便不同规格系列阀件的快速改型设计，模型的各装配部件均保留完整的配合约束关系，可直接用于装配干涉检查、运动仿真验证，也可导出工程图用于生产加工参考。
