重型回转式焊接变位机结构设计模型

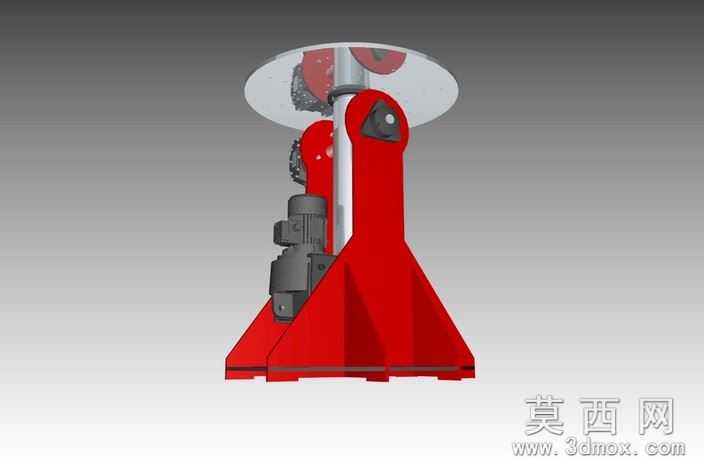

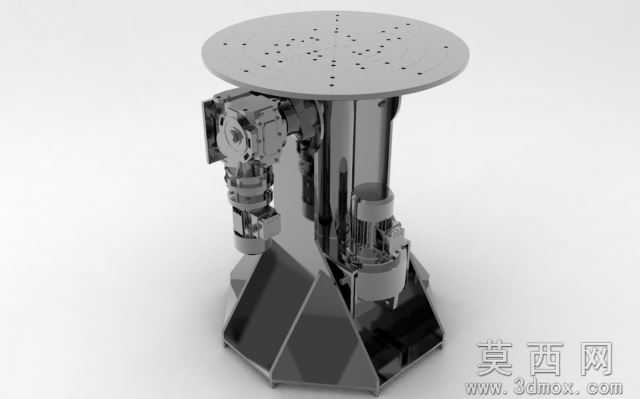

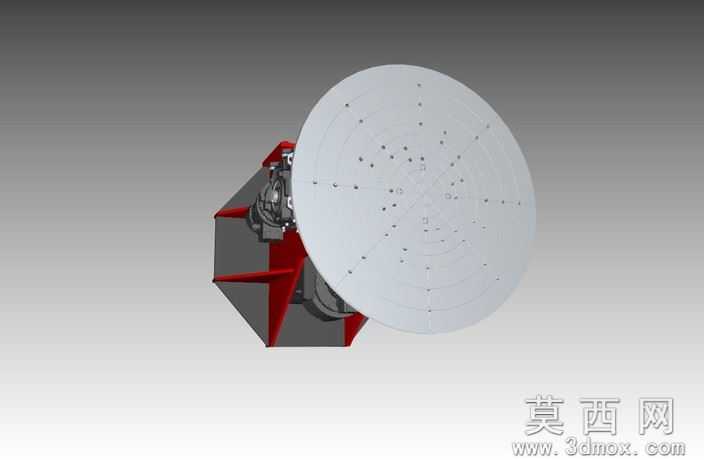

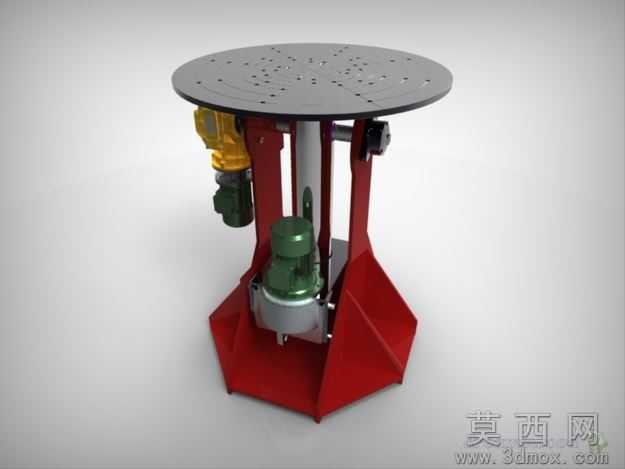

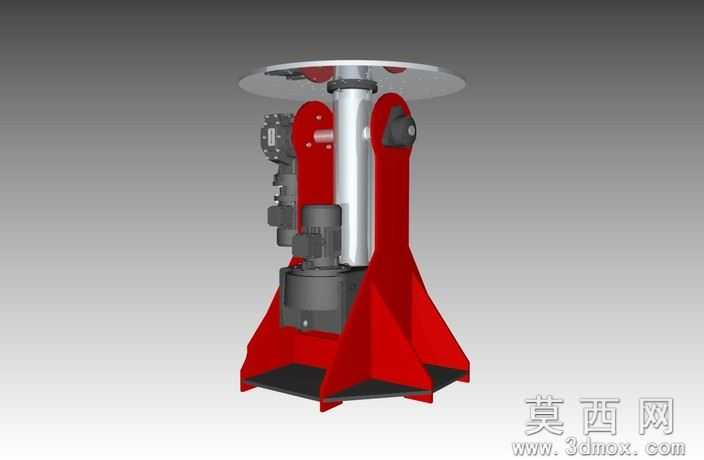

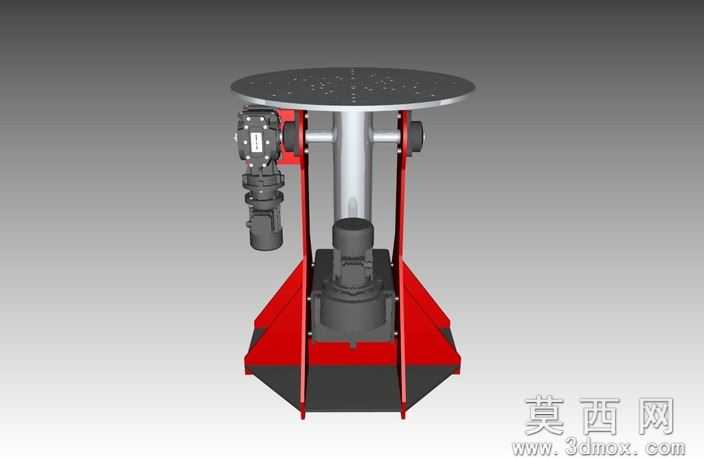

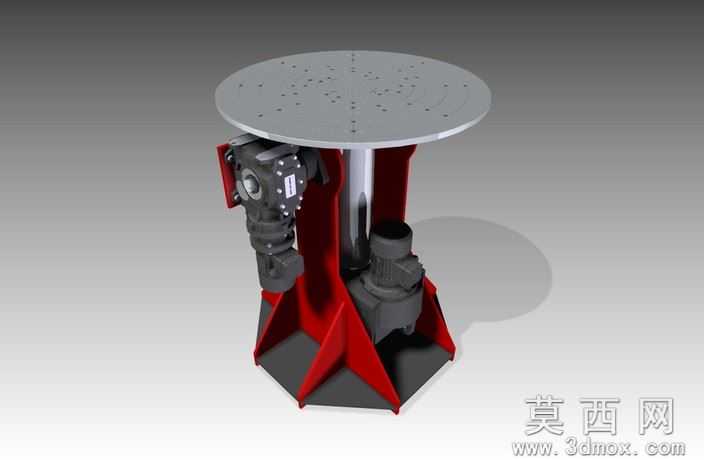

本模型为重型焊接变位机三维设计成果，采用Solid Edge ST3完成全参数化建模，同时导出STEP/IGES通用格式文件，可兼容绝大多数主流三维CAD软件打开编辑，模型附带高清渲染效果图，完整还原设备的真实外观与结构细节。建模过程严格遵循重型焊接工装的设计规范，对设备各部件进行1:1等比例还原，整体采用立式单立柱支撑结构，底部为三角加强筋式焊接底座，底座材质设定为Q235结构钢，表面做红色防锈漆涂装处理，结构强度可满足大吨位重型工件的承载需求，有效避免重载工况下的结构形变。上部为圆形多孔焊接工作台，台面按照通用焊接工装的安装标准排布多组螺纹安装孔，可适配不同规格的焊接夹具，实现异形工件的快速装夹定位，工作台可实现360度自由回转，同时配合侧边的蜗轮蜗杆减速机构，可实现0-90度的俯仰角度调节，能够将工件调整至最佳船形焊接位置，有效降低焊接操作难度，提升焊缝成型质量。驱动系统采用伺服电机搭配高精度蜗轮蜗杆减速机的组合，建模时完整还原了电机壳体、减速机箱体、传动齿轮、输出轴等全部细节，传动结构运行平稳无卡顿，可支持数控系统或PLC的自动化控制，能够实现回转与俯仰动作的精准调速与定位，满足自动化焊接生产线的配套需求。模型渲染阶段对不同部件赋予了对应材质属性，金属结构件添加了磨砂金属质感与漆面反光效果，传动部件添加了机加工金属光泽，底座部分做了哑光漆面处理，整体渲染效果真实直观，可直接用于方案汇报、产品展示或教学演示。该变位机结构设计紧凑合理，传动部件选用高耐用度的成熟配置，重载运行时稳定性强，定位精度可靠，可广泛应用于工程机械、重型钢结构、压力容器等行业的焊接作业场景，既可以作为独立焊接工装使用，也可以配套焊接机器人组成自动化焊接工作站，有效提升焊接作业的自动化水平，降低工人劳动强度，保障焊接作业的一致性与成品质量。
