三菱HF-SP81交流伺服电机三维结构

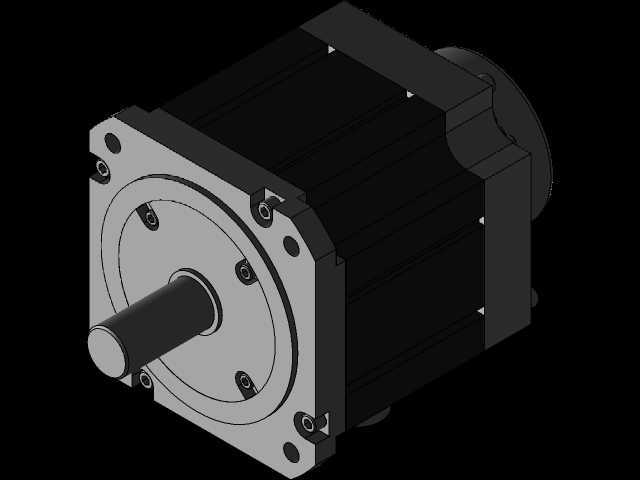

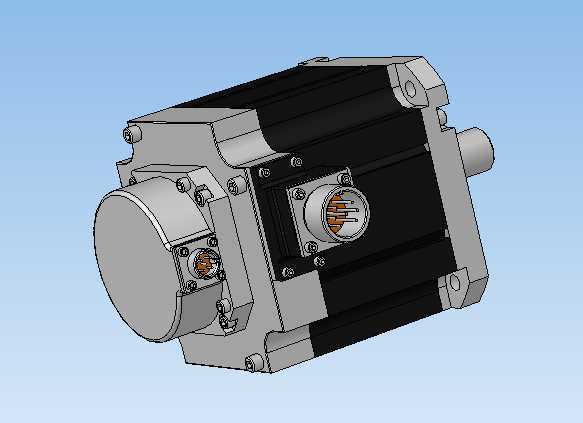

　　在自动化产线的传动选型环节，这款中惯量交流伺服电机常被用于需要精准速度控制、位置定位的工位，比如电子组装设备的进给轴、包装机械的牵引辊驱动、小型数控机床的进给传动，这类场景对电机的响应速度、转矩波动控制有明确要求，既不能出现低速爬行的卡顿问题，也要保证高速运转时的输出转矩稳定，避免负载波动导致的定位偏差。从三维结构呈现的细节来看，这款电机采用方形机座设计，区别于传统圆形机座的伺服产品，方形外壳的安装贴合面更宽，在设备安装板上固定时，能获得更大的接触支撑面积，降低高速运转时的整机振动传递，机座侧面预留的航空插头接线位，采用侧出式接口布局，相比尾部出线的结构，能有效缩短电机轴向的安装占用空间，对于安装腔轴向尺寸受限的设备布局来说，这种出线方式能减少走线弯折半径，避免动力线与编码器线在设备内部与其他运动部件产生干涉。

　　从设计思路上拆解这款电机的结构，定子部分采用叠压硅钢片内嵌绕组的结构，机壳与定子铁芯采用过盈配合装配，保证热传导效率，电机运转时绕组产生的热量能快速通过金属机壳向外散出，不需要额外加装散热风扇就能满足额定工况下的散热需求，也避免了风扇运转带来的额外粉尘吸入、噪音提升问题，适合洁净车间内的自动化设备使用。输出轴端采用标准轴径设计，轴伸位置预留了键槽，既可以通过联轴器与滚珠丝杠、传动辊等负载直连，也能搭配同步轮、齿轮进行传动，适配不同的传动连接需求。电机后端集成了高分辨率编码器，从结构上可以看到编码器端的密封端盖，能阻挡车间内的切削液雾、粉尘进入编码器内部，保证位置反馈信号的稳定性，避免油污污染码盘导致的反馈信号丢脉冲问题。

　　在安装边界尺寸上，这款电机的方形机座安装孔位采用对称布局，安装孔的中心距符合通用中功率伺服电机的安装尺寸规范，设备设计人员在做结构布局时，不需要额外定制安装转接板，就能直接替换同功率等级的其他品牌同规格伺服产品，降低设备改型的设计成本。电机的整体重心靠近安装法兰面，在垂直安装的工况下，能减少输出轴的径向倾覆力矩，搭配带抱闸的版本时，也能保证垂直轴断电时的负载保持力，避免轴端负载下滑引发的设备安全问题。从结构细节来看，电机端盖的固定螺栓采用内六角圆柱头设计，螺栓沉头深度完全容纳螺栓头，不会在电机外表面形成突出的结构，在设备内部布局紧凑的场景下，能避免电机外壳与周边的线槽、管路产生刮擦。接线端子的插针布局做了防呆设计，动力线与编码器线的插头接口尺寸不同，现场接线时不会出现插错接口的问题，能减少设备装配阶段的接线错误率。

　　实际应用中，这款伺服电机的转矩特性适配中惯量负载，对于传动链存在一定惯量匹配需求的场景，比如传送带驱动、往复运动的进给机构，电机自身的转子惯量能与负载惯量形成较好的匹配区间，不需要额外加装惯量匹配部件就能保证伺服增益调整后的运行稳定性，避免出现过冲、振荡的问题。电机外壳的防护等级满足常规工业车间的使用要求，表面的黑色涂层除了防锈之外，也能提升表面的热辐射能力，长时间额定负载运行时，机壳表面温度能控制在合理区间，不会因为局部过热导致周边的线缆、传感器件加速老化。
