1000Nm转矩40mm孔径齿式联轴器结构

项目分类:通用机械零部件 发布时间:2025-02-17 ID:938064
  • 1000Nm转矩40mm孔径齿式联轴器结构
  • 1000Nm转矩40mm孔径齿式联轴器结构

  在重载传动系统的轴系连接场景中,这类额定转矩1000Nm、轴孔直径40mm的齿式联轴器,是补偿两轴相对偏移、传递旋转转矩的核心部件,常见于冶金输送线、中型减速机输出端、工业泵组驱动端这类对传动可靠性要求较高的工位。不同于刚性联轴器对同轴度的严苛要求,齿式联轴器通过内外齿的啮合配合,能在两轴存在一定径向、角向甚至轴向偏移时,依旧保持稳定的转矩传递,不会因为安装对中误差或者运行过程中的轴系窜动、基座变形产生额外的附加载荷,有效延长轴系两端轴承、密封件的使用寿命。

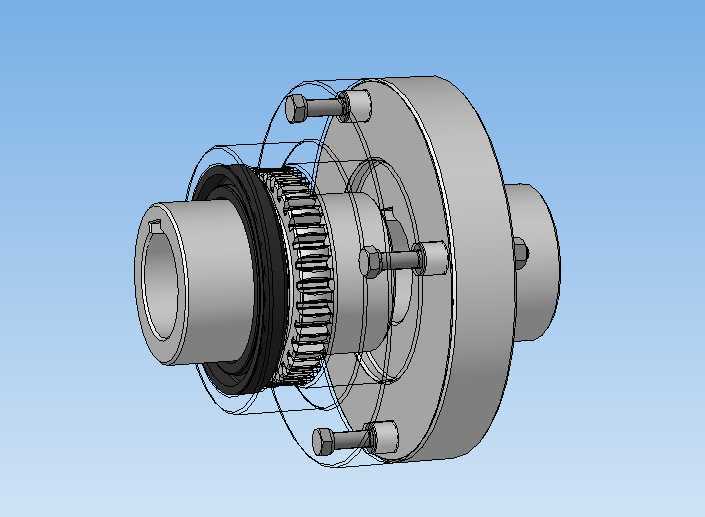

  从结构设计来看,该联轴器采用对称的分体式结构,两端为带内齿圈的法兰半体,中间配合带外齿的轴套组件,通过周向均布的螺栓将两个法兰半体锁紧,把内外齿啮合副封闭在内部腔体中。外齿采用鼓形齿修形设计,齿面沿齿长方向做了弧度修正,相比直齿结构,能允许更大的角向偏移量,啮合过程中齿面接触应力分布更均匀,避免局部应力集中导致的齿面磨损、点蚀问题。法兰端的螺栓孔采用铰制孔设计,螺栓装配后能承受横向剪切力,保证两半法兰的同轴度,传递转矩时不会出现相对滑移,适合正反转频繁、冲击载荷不大的传动工况。

  安装边界方面,40mm的轴孔适配常用的直径40mm的输出/输入轴,轴孔内可根据需求设置普通平键槽,配合平键实现周向固定,轴端可通过轴端挡板锁紧,防止运行过程中轴套轴向窜动。联轴器的最大外径、法兰螺栓分布圆直径、整体装配长度都经过标准化匹配,能直接替换同参数规格的老旧联轴器,不需要对原有设备的轴伸长度、安装基座做额外改造,降低现场改造成本。日常维护时,只需要拆开周向的连接螺栓,就能分离两个半体,不用挪动两端连接的电机或者工作机,就能完成密封件更换、齿面润滑脂补充的操作,维护效率远高于整体式的刚性联轴器。

  在实际选型应用中,这类1000Nm转矩等级的联轴器,适配的电机功率通常在15kW到30kW区间,转速范围覆盖常用的1000r/min到1500r/min工业传动转速,齿面经过淬火处理后硬度能满足长期连续运行的磨损要求,封闭的腔体结构可以填充润滑脂,减少齿面的干摩擦,运行过程中不需要频繁补脂。设计建模时,需要重点保证内外齿的齿形参数匹配,齿侧间隙控制在合理范围,间隙过大会导致传动反向冲击,间隙过小则会在轴系偏移时出现卡滞;法兰端的螺栓孔位置度需要严格控制,保证装配时两半体能顺利贴合,不会出现螺栓强行穿入导致的装配应力;轴孔与齿圈的同轴度公差需要控制在IT7级以内,避免高速运转时出现偏心振动。

  不同于弹性联轴器依靠弹性元件变形补偿偏移的结构,齿式联轴器的补偿能力完全来自齿面的啮合间隙与鼓形齿的结构设计,不存在弹性元件老化、疲劳断裂的问题,在高温、有少量油污的工业环境中使用寿命更长,适合长期连续运行的工业传动场景。建模过程中对齿形的精确还原,能直接用于后续的有限元接触应力分析,校核不同偏移量下齿面的接触应力分布,验证结构的转矩传递裕度,也能直接生成工程图纸用于生产加工,减少重复建模的工作量。
