工业立式双筒排风通风设施结构设计

　　做工业厂区通风系统配套结构设计快十年，这类立式通风塔的三维建模最考验对现场安装边界的把控，很多新手建模时只盯着筒体本身，忽略了配套爬梯、底部固定支座和现场管线对接的公差，最后出的模型拿到现场根本装不上。先从实际应用场景说，这类双筒体立式通风塔大多用在化工生产车间、能源站厂房或者大型工业建筑的屋面排风段，负责把室内生产过程中产生的废热、低浓度有害气体通过竖向筒体抬升后高空排放，避免低空排放导致的厂区局部废气聚集，和普通民用建筑的排风井不同，工业场景下的通风塔需要承受常年的户外风载，部分有腐蚀介质的厂区还要考虑筒体材质的防腐余量，所以结构上不能做的太单薄。

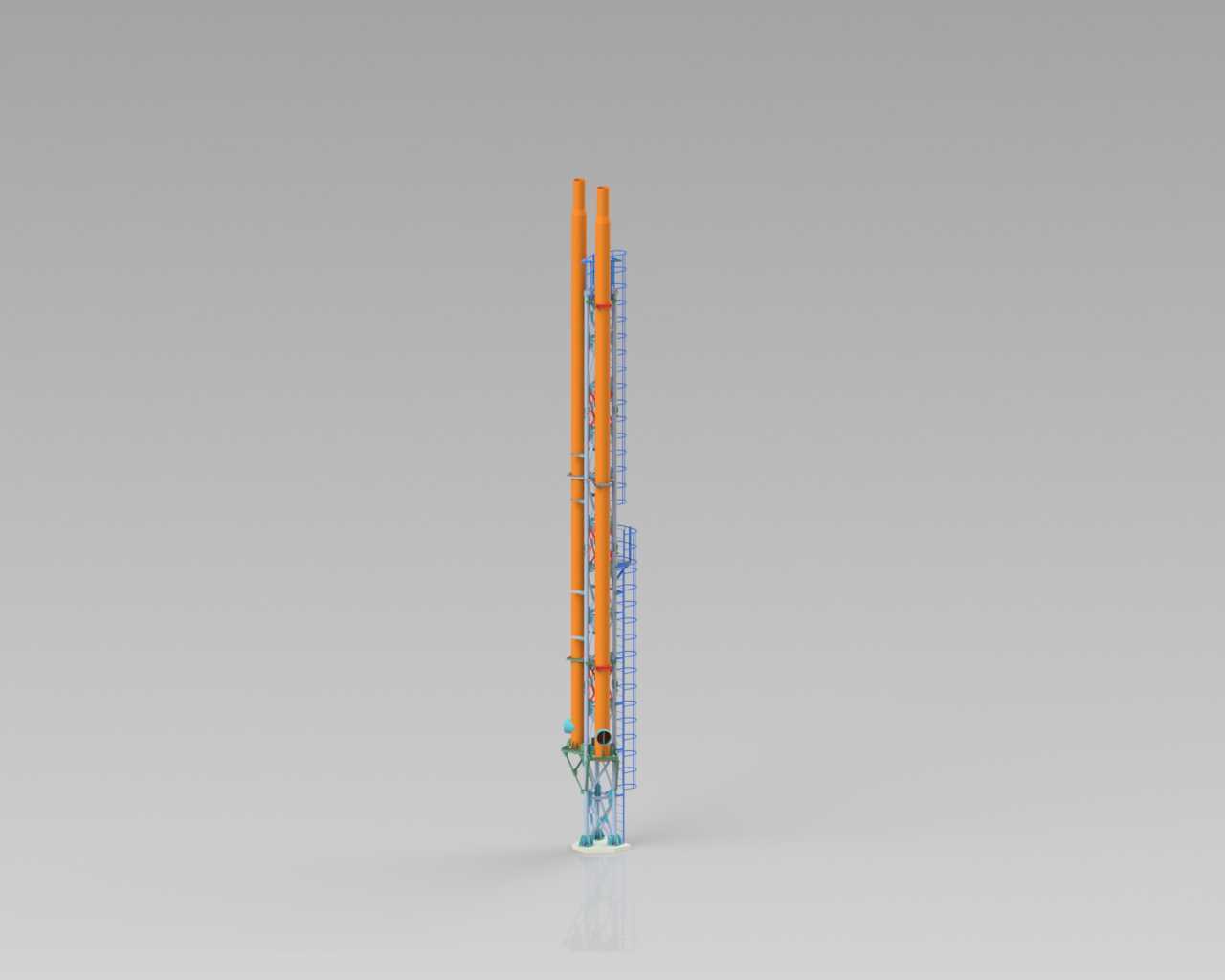

　　从结构设计思路来看，这次的双筒体布局是为了匹配两路独立的排风系统，两个筒体并行排布可以共用一套底部固定支座和外侧检修爬梯，比单独做两个独立塔架节省近三成的安装空间，也能减少屋面的预留固定点位数量，降低土建施工的预留难度。筒体本身采用等径直筒设计，没有做变径段，是因为这类排风系统的风压普遍不高，等径直筒的风阻更小，加工的时候也只需要定尺采购标准管材，不需要额外做卷板变径的加工工序，能压缩现场的制作安装周期。外侧的爬梯没有做全包覆的护笼，是因为这个塔的安装高度属于中低高度，爬梯的踏棍间距严格按照工业检修梯的标准设置，每一级踏棍都和筒体的加强箍做了焊接固定，不会出现爬梯和筒体连接松动的问题，爬梯的位置设置在两个筒体的夹缝侧，既不影响两个筒体的侧面管线对接，也能让检修人员攀爬的时候有两侧筒体作为依托，提升高空作业的安全性。

　　再说到安装边界和尺寸控制，底部的支座采用三角支撑结构，三个支脚的安装孔位是按照常规屋面混凝土预埋件的间距设计的，支脚和筒体连接的位置做了加强筋板，避免风载过大的时候筒体和支座连接位置出现应力集中断裂。两个筒体的中心距留足了保温层的安装空间，如果是北方低温区域使用，筒体外侧需要包裹保温棉防止冬季排风结露，这个间距刚好能容纳下标准厚度的保温层和外护铝板，不需要后期调整筒体位置。筒体顶部没有加装风帽，是因为这个型号的通风塔对接的是强制排风风机，出口风速足够高，不需要风帽来防倒灌，直筒出口的排风抬升效果反而比带风帽的结构更好。很多人建模的时候会忽略底部的对接法兰，这个模型里筒体底部的法兰盘做了标准的螺栓孔排布，和下方排风管道的法兰可以直接对接，法兰盘的厚度按照筒体直径对应的承压标准选取，不会出现法兰变形导致的漏风问题。

　　实际建模过程中，这类细长立式结构最容易出问题的是同轴度，两个筒体如果在建模的时候出现轴线偏移，现场安装的时候爬梯就会出现错位，踏棍没法对齐，所以建模的时候先做整体的基准轴，两个筒体都以基准轴为参照做平行约束，爬梯的每一级踏棍都以筒体的外圆柱面为参照做定位，保证踏棍和筒体表面的距离一致，不会出现某一段踏棍离筒体太远或者太近的问题。另外底部的支撑结构做了可拆分的设计，支脚和筒体的连接是通过螺栓装配的，不是焊接死的整体结构，这样运输的时候可以把筒体和支脚拆开打包，减少运输过程中的体积占用，现场安装的时候再用螺栓组装，比整体焊接的结构运输成本低很多。还要注意的是，这类通风塔的安装位置要避开屋面的避雷带，所以模型里预留了接闪器的安装点位，在筒体顶部的侧面有专门的螺栓孔用来固定接闪杆，不需要后期在筒体上额外钻孔破坏筒体结构。从功能特性来说，双筒体的设计可以实现一用一备的运行模式，当其中一路排风系统需要检修的时候，另一路可以正常运行，不需要整个厂房停产排风，这也是很多连续生产的工业场景选择双筒体结构的核心原因，相比单筒体大直径的设计，双筒体的运行灵活性更高，单台风机的功率也更小，启动的时候对厂区电网的冲击更低。
