高精度直驱伺服回转工作台结构设计

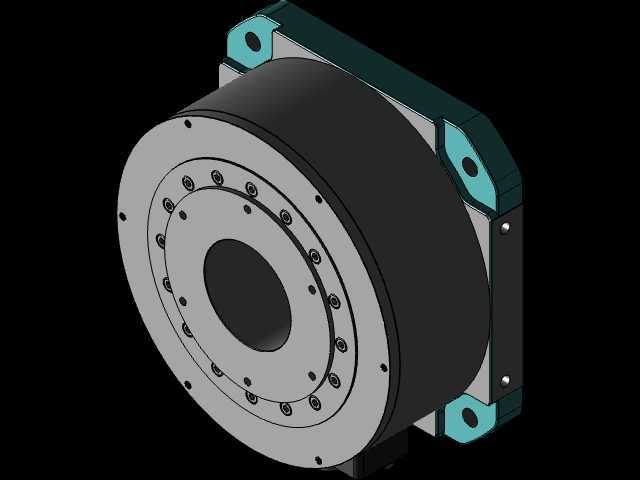

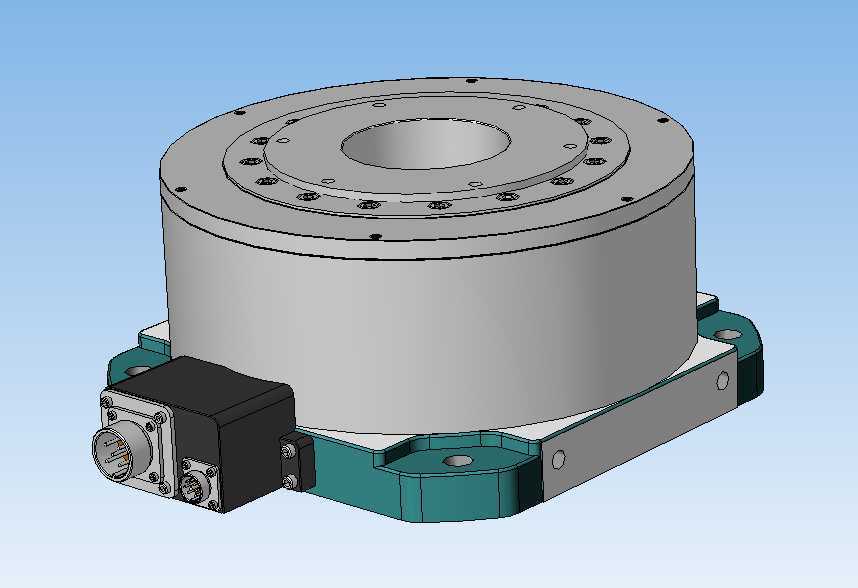

　　在精密装配、半导体晶圆搬运、高精度检测工位这类对回转定位精度有微米级要求的场景里，传统的蜗轮蜗杆、齿轮减速转台长期存在背隙磨损、传动链误差累积的问题，每次维护后都要重新做反向间隙补偿，连续运行两三年后重复定位精度往往会掉出允许公差带，不少做精密设备集成的工程师在选型时都会优先考虑直驱式的伺服转盘，省去中间传动环节带来的误差源。这款直驱伺服转盘采用中空式转子结构设计，中心的通孔可以直接走气路、走线或者穿过工装夹具的定位轴，对于需要在转台中心布置视觉检测镜头、真空吸附管路或者旋转接头的工位来说，这种中空结构能大幅简化外围管线的布置，避免转台回转时管线缠绕，也不用额外设计拖链来容纳中心位置的走线，能压缩整套回转工位的整体高度。从安装边界来看，这款转盘的底座采用带安装凸台的方形法兰结构，四个角预留了沉头安装孔，安装时不需要做复杂的定位工装，只要在安装基板上加工对应位置的螺纹孔，就能通过止口配合完成初定位，再锁紧安装螺栓即可，底座侧面的编码器与动力接头采用侧出式布局，接头的安装面和底座侧面齐平，不会在转台径向额外突出过多尺寸，在紧凑的多工位转盘布局里，能缩小相邻工位之间的安全间距，提升设备内部的空间利用率。

　　转子输出端采用圆形法兰面设计，法兰面上均匀布置了两圈螺纹孔，内圈的小螺孔用于安装小型工装载具，外圈的大螺孔可以适配更大尺寸的工装底板，法兰端面的平面度控制在微米级，安装工装时不需要额外刮研端面就能保证工装的回转跳动满足要求，对于需要搭载重载工装的场景，法兰根部的加强筋结构能提升输出端的刚性，避免偏载时转子端面出现翘曲变形。这款转盘的扭矩输出为120牛米，在搭配对应的伺服驱动器时，可以实现任意角度的分度定位，也能完成连续回转的速度控制，不管是多工位的间歇转位，还是需要匀速回转的曲面检测、涂胶工位，都能匹配对应的控制模式，直驱结构的响应速度很快，在做小角度高频分度时，不会像带减速结构的转台那样出现过冲或者振荡，能缩短工位切换的等待时间，提升设备的整体运行节拍。

　　在设计建模过程中，需要重点关注转子与定子之间的气隙均匀度，整个壳体的同轴度公差要严格控制，避免装配后出现扫膛的问题，底座与上盖之间的密封结构采用嵌入式密封圈，能达到工业场景常用的防护等级，防止车间里的切削液、粉尘进入电机内部，延长设备的维护周期。侧置的接线模块集成了动力线与编码器线的接口，接口采用防呆设计，现场接线时不会出现插错针脚的问题，模块和壳体之间的密封垫能避免接线位置进灰，在有少量油污的装配车间环境里也能稳定运行。

　　和传统的间歇凸轮分割器相比，这款伺服转盘不需要更换凸轮就能调整分度角度，在产品换型时只需要修改驱动器的参数就能改变工位数量和回转角度，柔性更强，适合多品种小批量的生产场景，而且直驱结构没有易损的传动部件，长期运行不需要定期更换润滑脂或者调整背隙，后期维护成本更低。在做整机布局时，要注意转台底部预留足够的散热空间，虽然直驱电机的发热比传统减速电机小，但长时间高负载运行时还是会有一定的温升，底座和安装基板之间可以填充导热垫，把热量传导到设备的安装大板上，避免电机温度过高影响编码器的定位精度。输出法兰的负载安装要注意动平衡，偏载过大不仅会增加电机的负载扭矩，还会导致高速回转时出现振动，影响定位精度，对于大尺寸的工装载具，最好在安装前做动平衡校正，保证转台运行时的平稳性。
