兰帕达标准ENEL舱用密封照明灯具结构

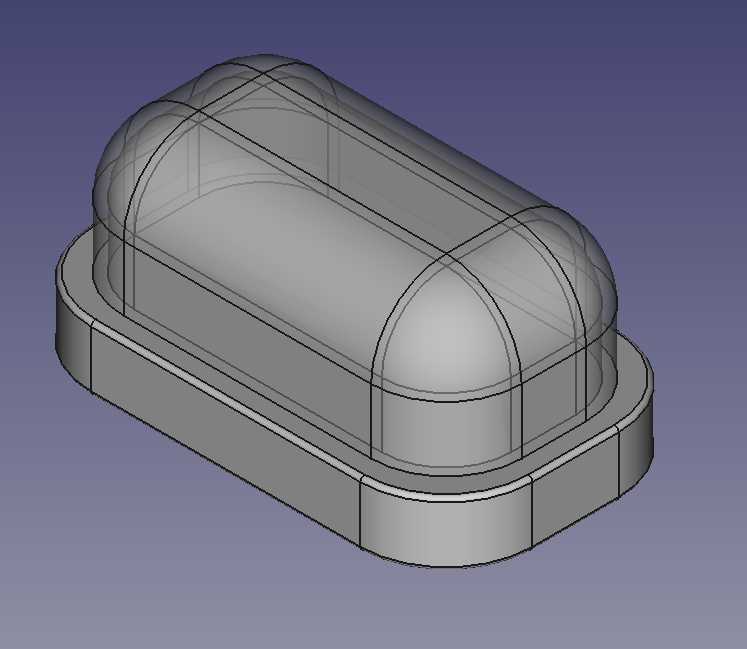

　　这款密封型舱室照明结构，最初的设计出发点是匹配户外电气舱、电动操作舱这类半暴露、易积灰淋水的安装场景，这类场景对灯具的防护等级、安装适配性、长期运行可靠性都有明确的硬性要求，不能用普通民用吸顶灯的结构逻辑来做设计。从结构分层来看，整体分为底座安装层与灯罩防护层两个核心部分，底座采用带圆角的长条形法兰边结构，法兰边预留的安装位可以直接适配DG2061型电气舱顶部的预装螺孔，不需要额外做转接支架，现场安装时只需要对准孔位拧紧紧固件即可，能大幅减少现场施工的适配工作量。灯罩部分采用两端圆弧过渡的长椭球拱顶结构，这种曲面设计一方面是为了提升结构的抗冲击性能，相比平面灯罩，拱顶曲面在受到外部落物撞击、风压作用时能更好地分散应力，避免局部应力集中导致的灯罩开裂；另一方面拱顶结构的内部空间更大，既可以容纳不同规格的光源组件与接线端子，也能减少灯罩内部的凝露积聚——曲面内壁的凝露会顺着弧度流到底座边缘的导水槽，不会直接滴落到光源或者接线部位，提升潮湿环境下的电气安全性。

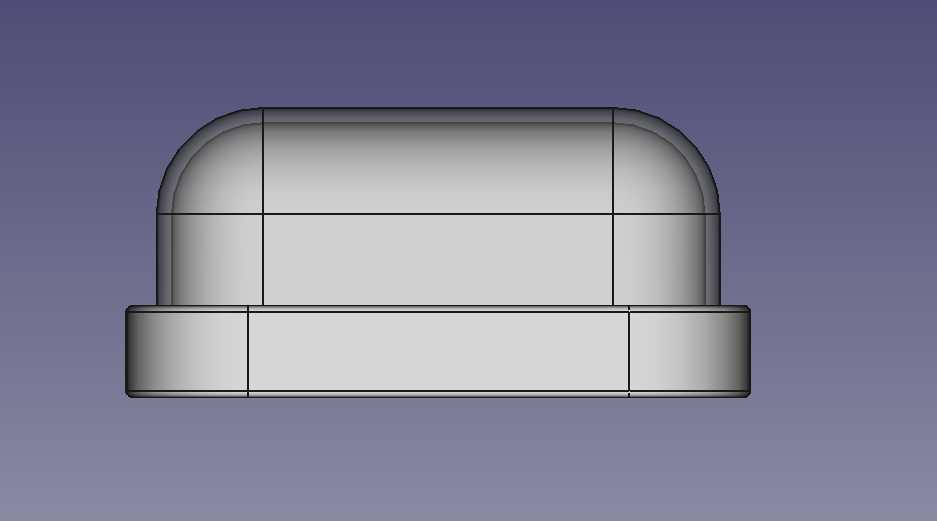

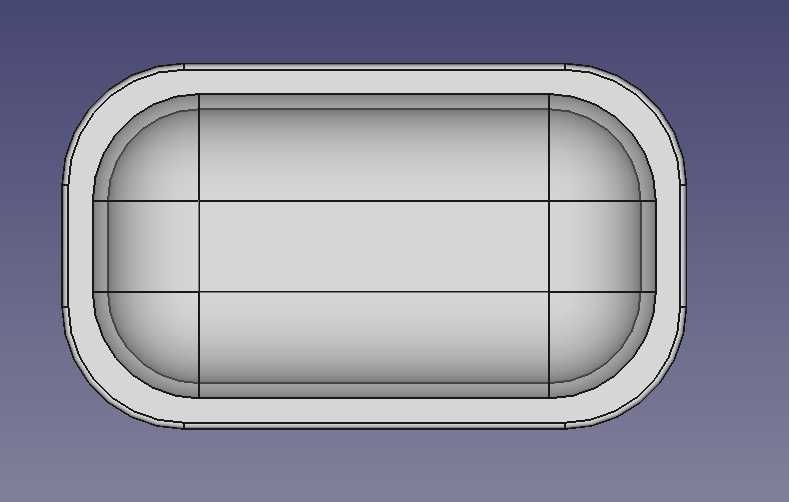

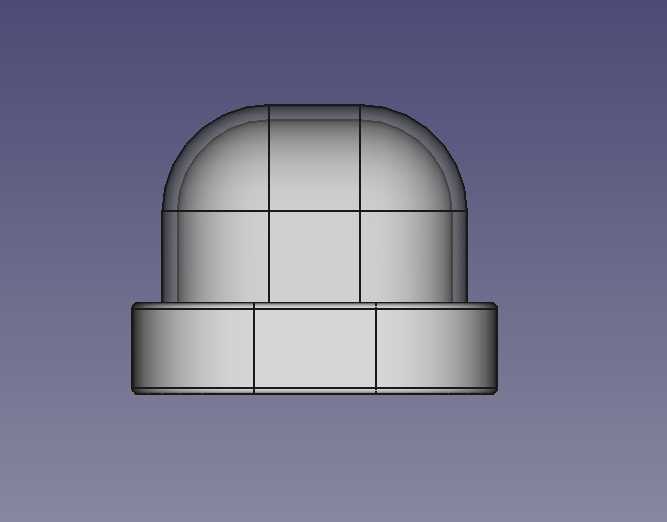

　　从尺寸边界来看，这款结构有两个适配规格，对应不同的舱室安装需求，小规格适配紧凑型电气舱，外形尺寸控制在205×120×95mm，安装孔位间距完全匹配标准舱体的预留点位，不会超出舱顶的安装平面边界，突出舱顶的高度控制在95mm以内，避免影响舱体周边的走线或者其他设备的安装操作；大规格适配空间更大的电动操作舱，外形尺寸为500×200×150mm，对应的照明覆盖范围更广，可以满足更大舱室空间的照度要求。底座与灯罩的配合面采用嵌入式止口结构，配合密封胶条安装后可以达到较高的防护等级，能够阻挡灰尘进入灯具内部，同时可以承受短时的淋水、喷淋，适合户外安装的电气舱使用场景，哪怕是在雨季或者多尘的工业区环境下，也能保证内部电气元件的运行环境稳定。

　　在建模过程中，需要重点关注几个配合面的公差控制：首先是底座法兰的安装孔位公差，必须严格匹配标准舱体的孔位坐标，孔位偏差控制在±0.2mm以内，否则现场安装时会出现孔位错位无法装配的问题；其次是灯罩与底座的止口配合公差，止口的配合间隙要控制在合理范围，既要保证密封胶条有足够的压缩量实现密封，又不能因为间隙过小导致装配困难，或者因为温差变形导致灯罩与底座卡滞；另外灯罩的曲面过渡要保证顺滑，不能出现折线或者曲率突变的位置，否则一方面会影响光线的漫反射效果，导致照明区域出现明暗不均的问题，另一方面曲面突变的位置在注塑成型时容易出现缩痕、应力集中的缺陷，影响零件的结构强度。

　　从实际应用的角度，这类标准舱用灯具的结构通用性很强，除了匹配ENEL标准的电气舱之外，也可以适配其他同安装尺寸的户外设备舱、通讯基站舱、小型户外电控柜的顶部照明，结构设计上没有多余的装饰性特征，所有的外形设计都是围绕功能实现展开：底座边缘的圆角是为了避免安装时划伤操作人员，灯罩两端的圆弧过渡是为了降低风阻，同时减少棱角位置的积灰，法兰边的厚度经过校核，在拧紧安装螺丝时不会出现翘曲变形，保证密封面的平面度。接线部位设计在底座的侧面预留有防水接线孔，接线完成后可以用防水格兰头锁紧，避免线缆入口位置进水进灰，内部的光源安装位预留了通用的螺孔，可以适配LED光源、节能灯光源等不同类型的标准光源组件，不需要针对特定光源修改结构，提升了产品的通用适配能力。

　　在做结构校验的时候，还需要考虑长期使用的老化问题，灯罩材料一般选用耐紫外线的工程塑料，所以建模时灯罩的壁厚要均匀，控制在2-2.5mm之间，壁厚不均会导致注塑成型时出现缩水、气泡，同时在户外紫外线长期照射下，壁厚较薄的位置会更快老化变脆，影响使用寿命。底座部分因为需要承担安装固定的受力，壁厚要比灯罩略厚，安装孔位的位置设计有加强筋，避免多次拆装螺丝后孔位开裂，加强筋的厚度不超过壁厚的三分之二，防止注塑时表面出现缩痕。整体结构没有复杂的倒扣结构，灯罩和底座都可以采用简单的两板模注塑成型，不需要复杂的抽芯结构，能够降低零件的生产制造成本，适合批量生产应用。
