螺杆压缩机阳转子外螺纹结构设计

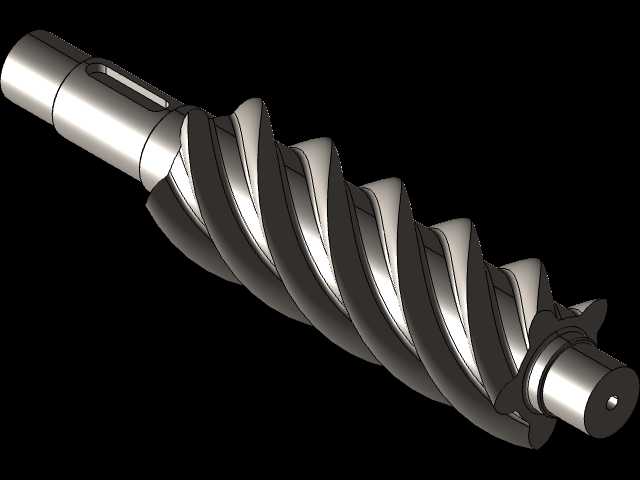

　　在容积式气体压缩设备的核心做功部件里，螺杆转子的型线设计直接决定整台设备的容积效率、排气压力稳定性与运行噪音水平，本次呈现的阳转子外螺纹结构，是喷油螺杆空压机、工艺气体螺杆压缩机、制冷螺杆机组里直接参与气体压缩的核心啮合件。从实际应用场景来看，这类转子普遍适配0.3MPa到1.6MPa的排气压力区间，覆盖工业厂区气动工具供气、食品加工工艺气体输送、冷链制冷系统冷媒压缩、中小型工业制氧制氮设备的气源压缩等场景，相比活塞式压缩部件，这类螺旋啮合结构没有往复运动的惯性冲击，运行转速可以稳定维持在1500rpm到3000rpm区间，整机振动幅度更小，连续无故障运行周期更长。

　　从功能特性上看，该阳转子的外螺纹齿型采用非对称型线设计，齿顶与齿根的啮合间隙控制在0.03mm到0.08mm区间，既可以避免转子高速运转时的热膨胀咬合，又能最大限度减少压缩腔的气体泄漏，提升容积效率。转子一端设计有标准平键安装位，用于和增速齿轮或者电机输出轴直连传递扭矩，键槽的位置度公差控制在0.02mm以内，保证转子运转时的动平衡精度，避免高速转动下出现偏磨、振动超标的问题；转子两端的轴颈部位为轴承安装位，表面粗糙度要求达到Ra0.8，适配圆柱滚子轴承承受径向载荷，部分高压机型还会在排气端加装角接触轴承平衡轴向气动力。

　　设计过程中首先要确定的是导程与齿高的匹配关系，导程过大会导致单级压缩比不足，导程过小则会增加转子加工难度与气体泄漏三角形的面积，本次结构的导程选取结合转子公称直径做了优化，长径比控制在1.45左右，兼顾单级压缩能力与转子刚性。转子的螺旋升角经过反复验算，保证啮合过程中阴转子的传动平稳性，减少齿面的滑动摩擦占比，降低运转过程中的齿面磨损。外形尺寸上，转子的总长度预留了两端轴承安装位、轴封安装位的空间，轴伸端的长度适配标准联轴器的安装尺寸，安装边界需要匹配压缩机缸体的内腔型线，转子外圆与缸体内壁的间隙控制在0.05mm到0.1mm，间隙过小会导致转子与缸体刮蹭，间隙过大则会增大压缩腔的径向泄漏。

　　从建模逻辑来看，首先绘制转子的端面型线，通过螺旋扫描命令生成整体齿型结构，之后对齿顶、齿根的过渡位置做圆角处理，避免应力集中，再依次加工两端轴颈、键槽、端面定位中心孔，中心孔作为转子加工与动平衡校正的工艺基准，锥度采用标准B型中心孔结构，保证加工过程中的装夹定位精度。这类转子的材质通常选用40Cr调质处理，齿面经过高频淬火后硬度达到HRC55-60，部分有防腐要求的工艺压缩机场景会选用304不锈钢或者双相不锈钢材质，表面做硬化处理提升耐磨性能。实际装配过程中，需要严格控制阳转子与阴转子的啮合间隙、转子与缸体的径向间隙、转子与排气端座的轴向间隙，间隙调整的精度直接影响压缩机的实际排气量与运行温度，间隙超标会导致排气温度过高、排气量不足，间隙过小则会出现转子抱死的故障。在气动系统应用场景中，这类转子组成的压缩主机可以连续24小时不间断运行，相比其他结构的压缩部件，易损件更少，维护周期更长，适合工业场景下的连续供气需求。
