皮带传动平移式气动夹持机械手结构

这套夹持执行机构多用于3C电子小零件组装、电源变压器生产流水线的工序间工件转运场景，在整条产线里承担把待加工工件从上一工位工装治具取出，精准平移放置到下一作业位的核心动作，替代人工完成重复性的取放操作，避免人工操作带来的定位偏差、工件磕碰损伤问题，尤其适配小尺寸、易刮花的电子类零部件转运需求，在节拍要求10秒以内的短距离平移工位适配性极强。

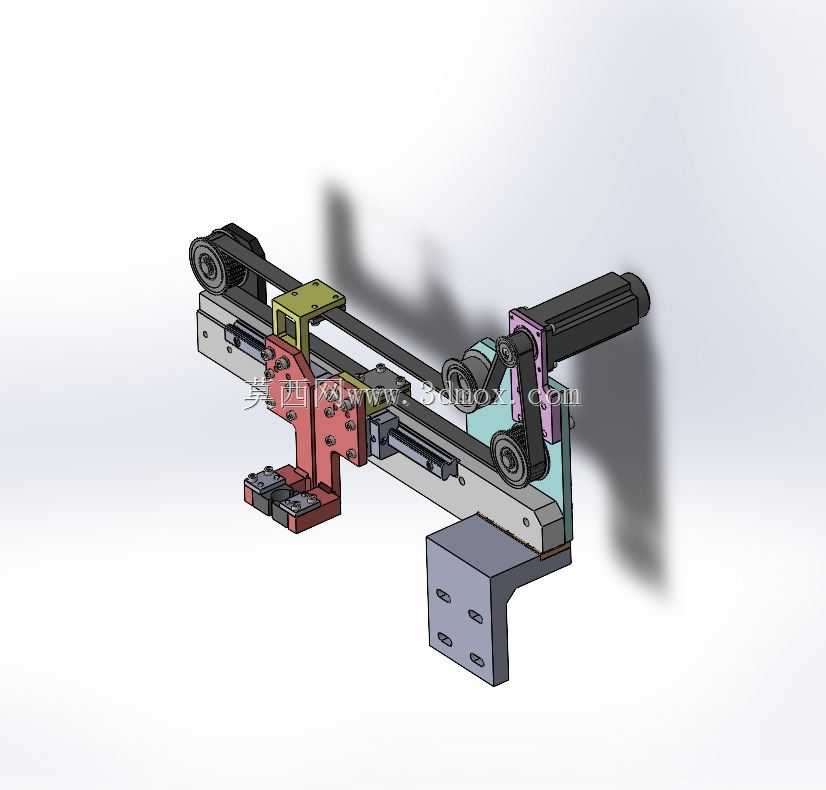

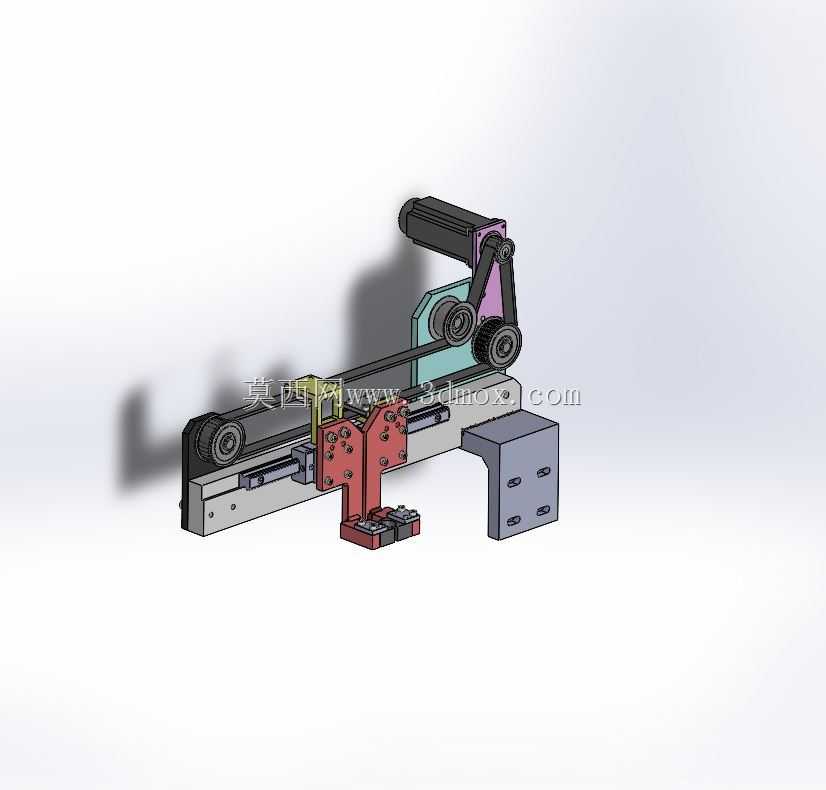

从结构组成来看，整套机构分为水平平移驱动单元、夹持执行单元、安装固定基座三个核心部分。水平平移部分采用同步带搭配线性导轨的传动方案，相比丝杆传动，同步带传动的运行噪音更低，空载移动速度可以做到1.2m/s以上，同时不需要定期加注润滑脂维护，适配无尘车间的使用要求；导轨采用双列微型滚珠线性导轨，滑块与夹爪安装板刚性连接，保证平移过程中夹爪的位置精度，重复定位精度可以控制在±0.05mm以内，满足电子零件组装的对位要求。驱动端采用直流减速电机搭配同步轮的布置，电机安装在平移模组的端部，通过张紧机构调整同步带的预紧力，避免长期运行后皮带松弛带来的丢步、位置偏移问题。

夹持执行单元采用平行气动夹爪作为末端执行件，夹爪的安装座做了加高处理，让夹爪的夹持中心与平移导轨的承载中心处于同一竖直平面，减少平移启停过程中夹爪部分的倾覆力矩，降低导轨滑块的偏载磨损，延长导轨的使用寿命。夹爪的夹持面预留了工装安装孔位，可以根据实际抓取的工件外形更换定制的夹指，比如抓取变压器骨架时可以更换仿形橡胶夹指，增大摩擦力的同时避免夹伤工件外壳；抓取金属小零件时可以更换硬质合金夹指，保证夹持刚性。夹爪的气路走线沿着平移模组的拖链布置，拖链采用微型静音拖链，弯曲半径适配气管的最小弯曲要求，避免气管在反复平移过程中出现折损、漏气问题。

安装固定基座采用L型折弯安装板，安装板上设置了多组腰型安装孔，既可以直接锁附在铝型材机架的平面上，也可以搭配转接板调整整套机构的安装高度，适配不同高度的流水线工位。整套机构的水平行程可以根据实际工位间距调整同步带长度与导轨长度，常规适配的行程范围在100mm到500mm之间，安装时需要保证导轨的水平度误差不超过0.1mm/m，否则会增大滑块运行阻力，缩短传动部件寿命。

设计过程中优先考虑了机构的轻量化要求，所有结构件除了导轨、轴类等承力零件采用钢材加工外，安装板、护罩等非承力件均采用6061铝合金加工，表面做阳极氧化处理，在保证结构刚性的前提下降低整体重量，减少电机的负载惯量，提升启停响应速度。同时在平移模组的两端设置了橡胶缓冲限位块，避免电机失控时滑块撞击端部结构造成零件损坏，限位块的压缩行程设置为5mm，能够吸收高速移动时的冲击能量，不会出现硬碰撞带来的机构震动问题。

在实际选型适配时，需要根据抓取工件的重量调整夹爪的缸径以及电机的输出扭矩，当抓取工件重量超过1kg时，需要更换更大规格的线性导轨以及带宽更宽的同步带，保证运行过程的稳定性；如果工位有洁净度要求，还可以在平移模组外侧加装不锈钢防尘罩，避免生产过程中的粉尘落入导轨与同步带啮合面，造成传动卡顿、磨损加剧的问题。整套机构的控制逻辑简单，只需要给电机发送脉冲信号控制平移位置，给气动夹爪发送气路通断信号控制夹持动作，就可以完成完整的取放流程，不需要复杂的运动学解算，对于普通设备调试人员来说上手门槛很低，也方便后续产线改造时的快速拆装调整。
