太阳能驱动海水淡化蒸发冷凝装置

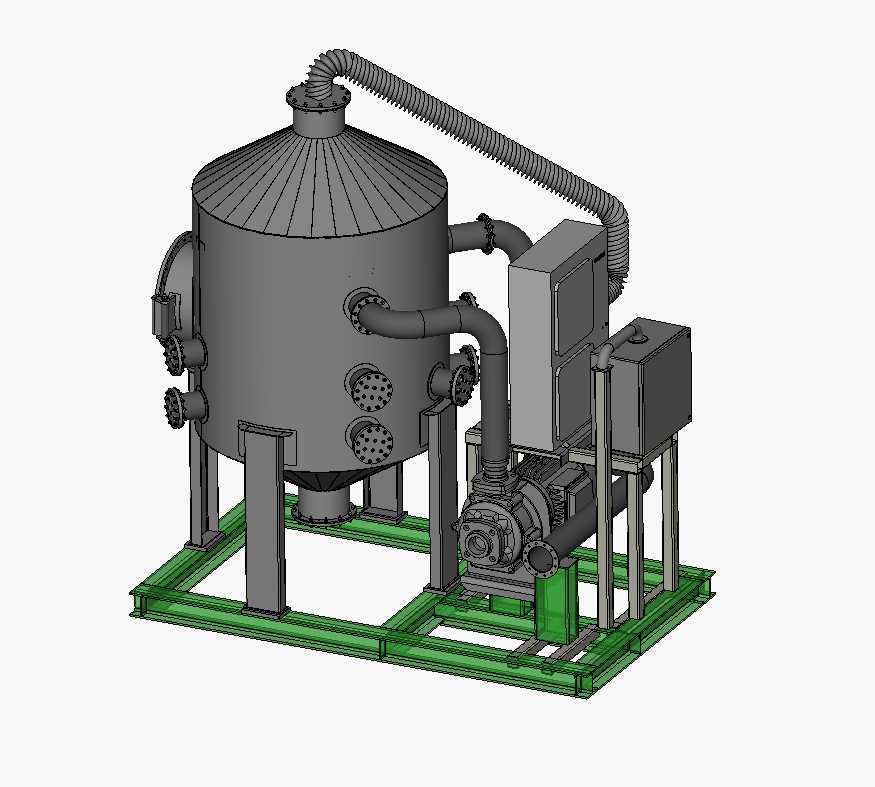

　　这套装置的核心应用场景面向沿海缺淡水区域、离岸作业平台、海岛驻点等无稳定市政淡水供应的场景，依托太阳能作为核心热源完成海水到淡水的转化，无需依赖大规模外接电网或化石燃料供能，适配分散式、小规模的淡水制备需求。整套设备采用撬装集成式设计，所有功能部件均安装在统一的绿色焊接型材底座上，底座预留标准吊装孔与地脚安装位，现场无需做复杂的混凝土基础找平，仅需将整体吊运至平整硬化地面，对接海水进水管路、淡水输出管路即可完成部署，安装边界控制在长2.4米、宽1.6米、高2.2米的三维空间内，整体运输时无需拆分部件，可直接装入标准集装箱货柜，适配长途转运与快速布设的需求。

　　核心蒸发罐体采用立式锥顶结构，罐体下部设计为锥底排渣结构，可定期沉积排出海水蒸发后残留的高浓度盐渣与固体杂质，避免罐内结垢堵塞管路；罐体侧面预留多组法兰接口，分别对应海水进料、蒸汽输出、浓水排放、温度压力检测点位，接口均采用标准PN16压力等级法兰，可直接匹配通用工业管路配件，无需定制转换接头。罐体顶部通过波纹金属软管连接冷凝单元，软管的柔性连接结构可抵消设备运行时的振动位移与温度形变应力，避免硬连接出现焊缝开裂、管路泄漏的问题。冷凝单元配套HVAC风冷换热模块，通过引入外部冷空气与高温蒸汽进行逆流换热，加速蒸汽冷凝为液态淡水，相较于传统水冷冷凝结构，无需额外配置冷却水循环管路，进一步降低了设备的部署复杂度与运行能耗。

　　动力单元采用卧式离心泵组，泵体与驱动电机直连安装在底座的减震垫上，负责为整个系统提供流体输送动力，进料端将预处理后的海水泵入蒸发罐体，输出端将冷凝完成的淡水输送至储水单元，泵体过流部件与罐体接触海水、浓水的部位均采用AISL316L与22CR双相不锈钢材质，可耐受高盐度水体的长期腐蚀，设备连续运行工况下的设计使用寿命不低于8年。整套设备的管路布局采用分层排布设计，蒸汽管路走高位、流体管路走低位，所有管路弯头均采用大曲率半径冲压弯头，减少流体输送阻力，管路与罐体、泵组的连接位置均预留检修操作空间，日常维护时无需拆解周边部件即可完成密封件更换、传感器校准等操作。

　　电气控制箱采用壁挂式安装在罐体侧方的支架上，箱体防护等级达到IP54，可适应沿海高湿度、高盐雾的户外使用环境，箱内集成温度控制、压力监测、液位保护功能，可根据罐内蒸发温度自动调节进料流量与冷凝风量，无需人工全程值守操作。设备运行时，太阳能集热单元将海水加热至沸腾状态产生蒸汽，蒸汽通过顶部管路进入冷凝段，与HVAC模块送入的冷空气完成热交换后液化为淡水，在出口位置完成收集，整个过程仅消耗少量电能驱动泵组与风机运行，大部分热能来自太阳能，运行成本远低于传统反渗透、电渗析类海水淡化设备，且无需定期更换反渗透膜等耗材，后期维护成本更低。从结构设计角度看，整套模型的装配关系完全按照实际工业设备的装配逻辑搭建，罐体支腿与底座的连接、泵组与电机的对中位置、管路的避让间隙都符合实际机械设计规范，可直接作为同类小型海水淡化设备的结构设计参考，也可用于撬装水处理设备的布局方案验证，帮助设计人员快速评估设备的安装空间、管路走向与部件干涉问题。
