高精度直驱伺服回转工作台结构设计

项目分类:通用机械零部件 发布时间:2025-02-17 ID:938234
  • 高精度直驱伺服回转工作台结构设计
  • 高精度直驱伺服回转工作台结构设计

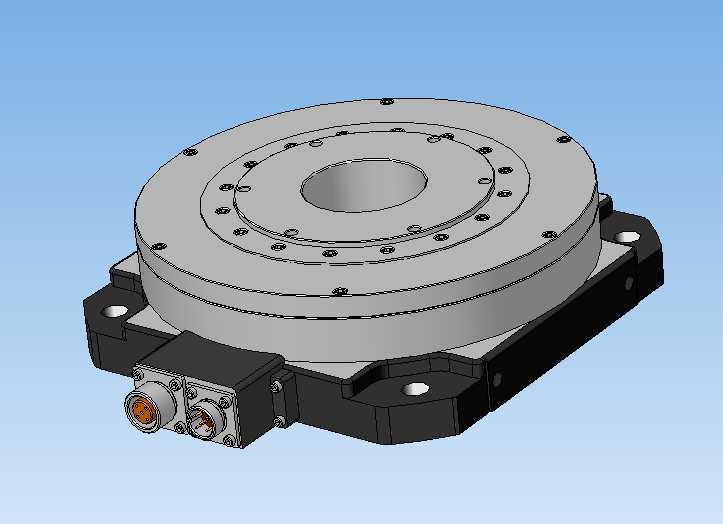

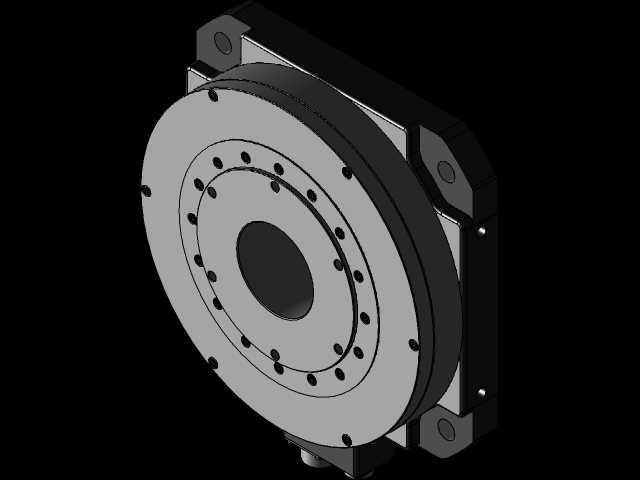

  整体采用扁平式圆盘布局,主体承载台为圆形中空结构,中心的通孔设计可以方便设备走线、穿过光学检测光路或者布置气路管路,这一点在半导体检测、3C产品组装工位上实用性极强,很多视觉检测工位需要将相机布置在转台下方,中心通孔就能直接给光路留出通行空间,不需要额外在台面上开孔避让,也不会破坏台面的整体刚性。底部的安装基座采用带安装耳的方形结构,四个安装凸耳上预留了沉头安装孔,安装时可以直接通过内六角螺栓将转台固定在设备安装面板上,安装基准面经过精磨处理,平面度控制在微米级,能保证转台安装后回转轴线与安装面的垂直度,避免因为安装倾斜带来的回转跳动。侧面集成的电气接插件采用航空插头形式,分别对应动力供电与编码器信号传输,接插件本身带锁紧结构,设备运行过程中不会因为振动出现接插件松脱的问题,同时接口的防护等级可以满足常规工业车间的使用要求,避免切削液、粉尘进入接口造成信号故障。从功能特性来看,这款转盘额定输出转矩为12N·m,足够承载常规尺寸的精密工装夹具与中小型工件,在进行高速分度动作时可以保持足够的转矩输出,不会因为负载惯量匹配问题出现过冲或者定位滞后。在精密电子制造、半导体晶圆检测、高精度光学元件加工这类对回转定位精度要求达到角秒级的工位上,传统带减速机构的回转台往往因为背隙、传动磨损、累计误差等问题,无法满足长期稳定的高精度分度需求,这款直驱式伺服转盘正是针对这类高要求场景开发的核心执行部件。从结构设计逻辑来看,这款转盘取消了传统回转台的齿轮、蜗轮蜗杆或者同步带传动链路,将伺服电机的转矩输出直接作用于回转承载台面,从传动链根源上消除了机械背隙带来的定位误差,同时大幅降低了长期运行过程中传动件磨损带来的精度衰减,适合需要长期连续高精度分度作业的工位。

  内置的高分辨率编码器可以实时反馈回转角度位置,配合伺服驱动器可以实现全闭环位置控制,重复定位精度可以满足微米级加工、检测的工位需求,在多工位旋转组装、精密点胶、晶圆划片这类工位上,不需要额外增加外部位置检测元件就能满足精度要求。设计过程中,回转支撑部分采用交叉滚子轴承结构,这种轴承可以同时承受轴向载荷、径向载荷与倾覆力矩,相比传统的深沟球轴承组合结构,交叉滚子轴承的刚性更高,回转跳动更小,在承受偏载的时候也能保持稳定的回转精度,比如在转台边缘布置夹具或者工件的时候,不会因为倾覆力矩导致台面倾斜,影响加工或者检测精度。

  定子与转子部分采用集成式设计,将电机绕组、磁钢全部集成在转台主体内部,不需要额外布置电机安装位,整体结构非常紧凑,扁平的外形可以大幅降低设备的整体高度,对于空间受限的精密设备来说,这种集成式结构可以节省大量的安装空间,不需要额外设计传动机构的避让空间。安装边界方面,转台整体外径适配常规120mm规格的安装尺寸,底部安装孔的孔位遵循通用伺服转台的安装规范,在进行设备改造或者选型替换的时候,可以直接替换同规格的传统回转台,不需要重新加工安装面板,降低设备改造成本。台面的安装螺纹孔采用圆周均布设计,不同规格的工装夹具都可以通过这些螺纹孔直接固定在台面上,不需要额外制作转接板,减少工装安装的累计误差。

  日常使用过程中,这种直驱结构的转台因为没有易损的传动部件,只需要定期检查轴承润滑状态即可,维护成本远低于带减速机构的传统回转台,长期运行的稳定性也更优,在24小时连续运行的自动化产线上,这种结构的转台平均无故障运行时间远高于传统结构产品。在实际选型应用时,需要注意负载的惯量匹配,虽然直驱电机的响应速度快,但如果负载惯量超过电机转子惯量的匹配范围,会导致高速分度时出现振荡,需要在驱动器中调整对应参数来适配负载特性。另外转台的中空孔径尺寸需要提前根据走线、光路或者管路的直径确认,避免出现孔径不足无法穿过的问题。这款转盘的结构设计充分考虑了精密自动化设备的实际使用需求,从安装便利性、精度保持性、维护成本多个维度做了优化,是精密回转工位的理想执行部件。
