1210封装贴片陶瓷电容三维结构建模

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片陶瓷电容是出现频次最高的无源器件之一，1210作为中大容量封装的常用规格，其三维模型的建模精度直接影响后续结构干涉检查、SMT钢网开孔校验、整机装配公差核算的准确性。不同于小封装0402、0603电容的建模简化处理，1210封装的电容因为本体高度达到2.8mm，在高密度板卡设计中，经常会和上方的屏蔽罩、结构件支撑柱、相邻的大功率电感产生空间干涉，因此建模过程中不能只做简单的方块拉伸，需要严格还原本体的端电极弧度、陶瓷基体的边缘倒角细节。

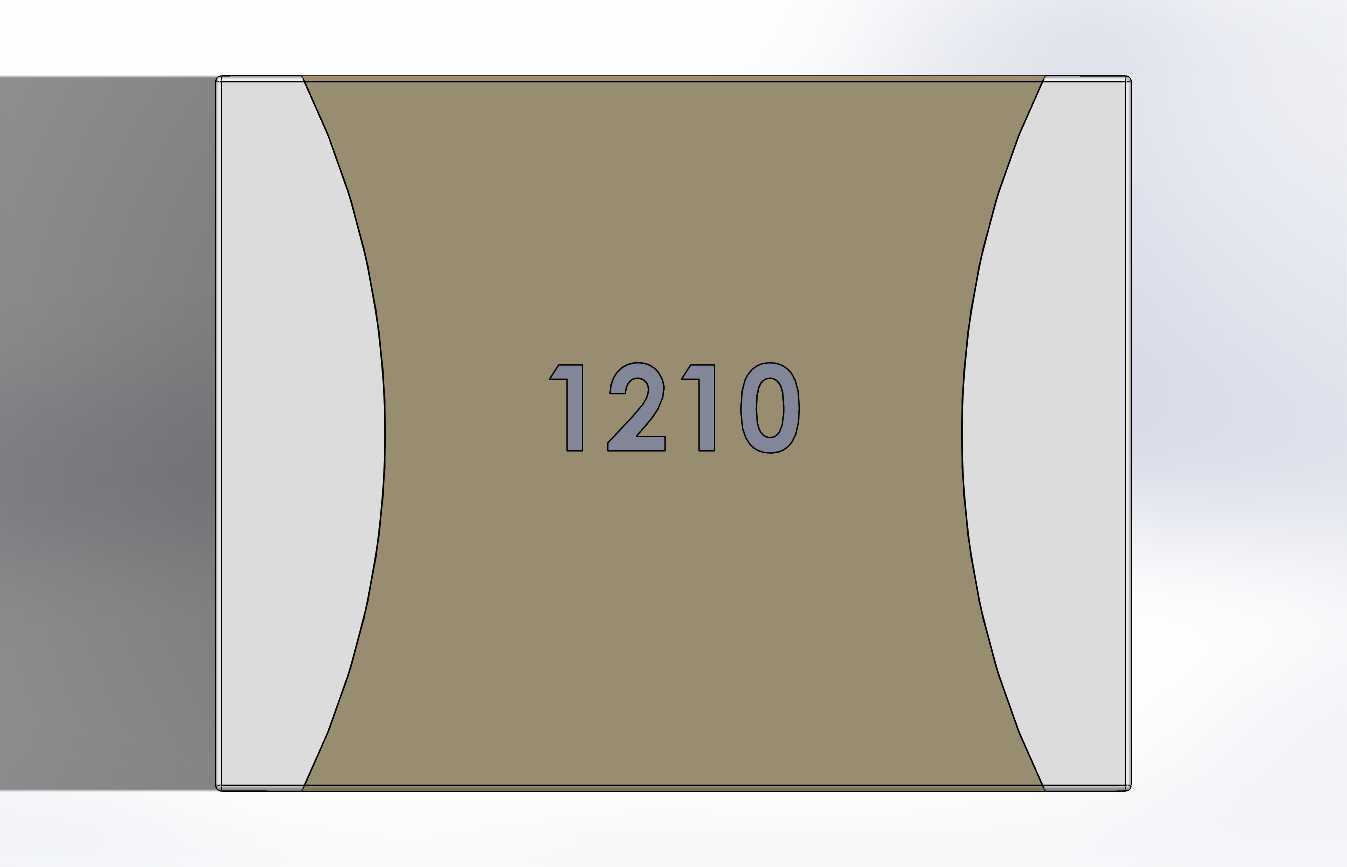

　　从实际应用场景来看，这类2.8mm高度的1210陶瓷电容，通常用于电源输入端口的滤波、功率回路的去耦，相比低高度的同封装电容，它能容纳更大的电容量，减少板上并联电容的数量，但对应的空间占用高度也更高，很多结构工程师在做板堆叠的时候，容易只参考封装库的焊盘尺寸，忽略本体的实际高度和端电极的突出弧度，导致打样后出现元件顶壳、焊盘和端电极对位偏移的问题。建模的时候首先要锁定安装边界：焊盘区域对应的端电极宽度要和实际元件的端子公差匹配，不能把端电极做的过窄导致和焊盘的重叠区域不符合SMT焊接的工艺要求，本体的陶瓷部分边缘做了微小的倒角处理，避免建模时直角边缘和实际元件的注塑、烧结成型特征不符，端电极表面的弧形过渡是很多简化模型容易忽略的点，实际元件的端电极是包裹在陶瓷本体两端的，端面不是完全的平面，边缘有自然的圆弧过渡，这个特征在做和周边元件的最小间隙检查时非常关键，要是按照直角端面建模，算出来的安全间隙会比实际情况偏大，留下干涉隐患。

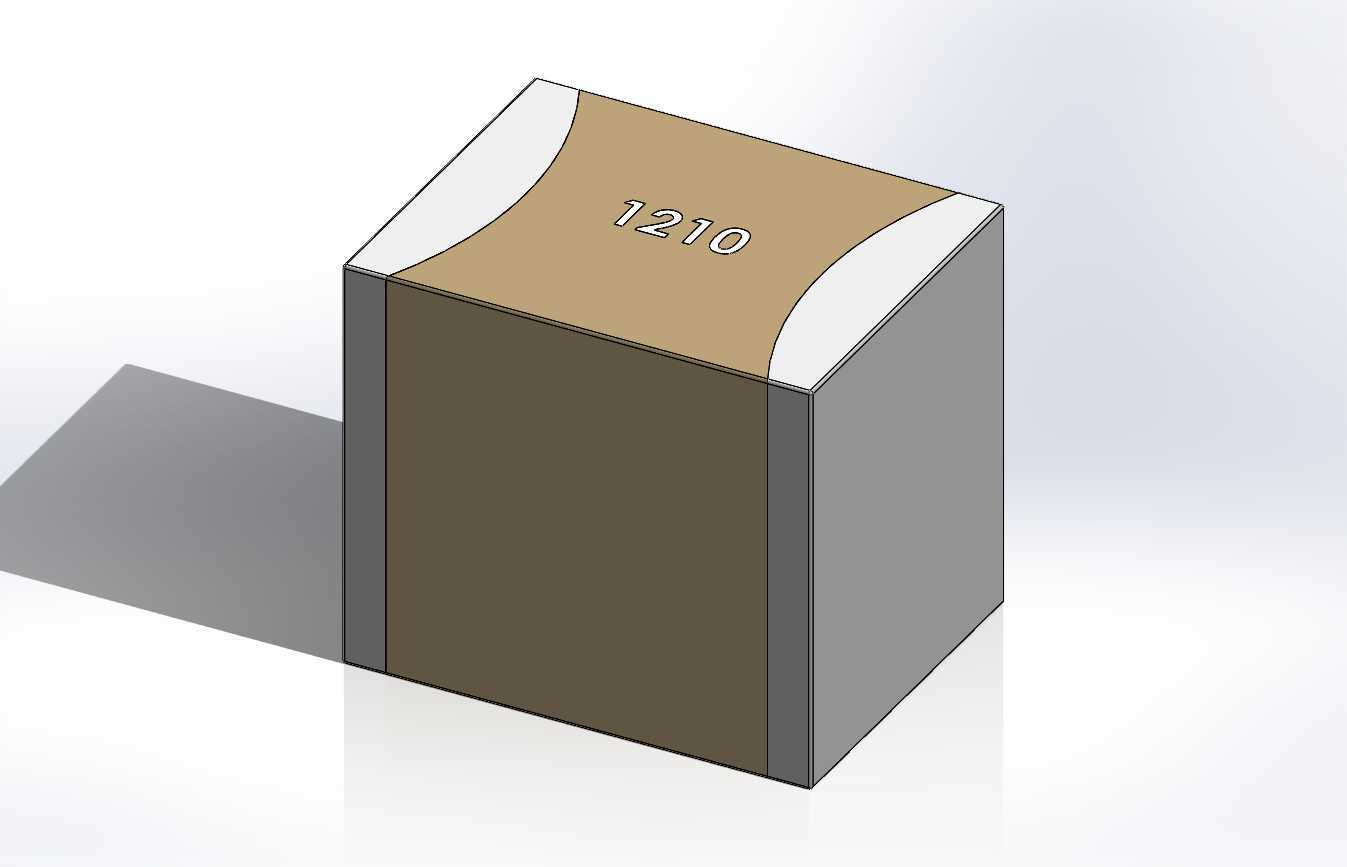

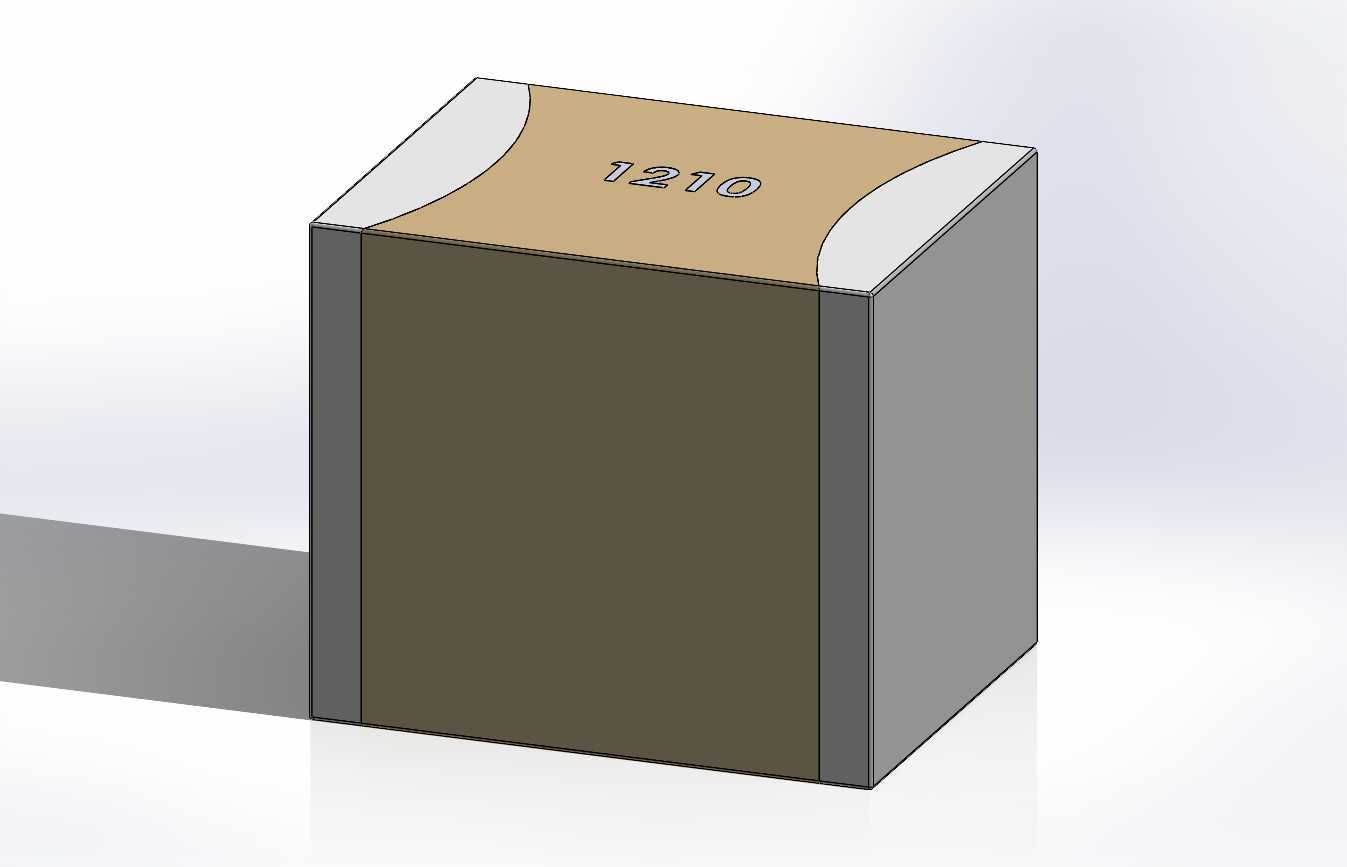

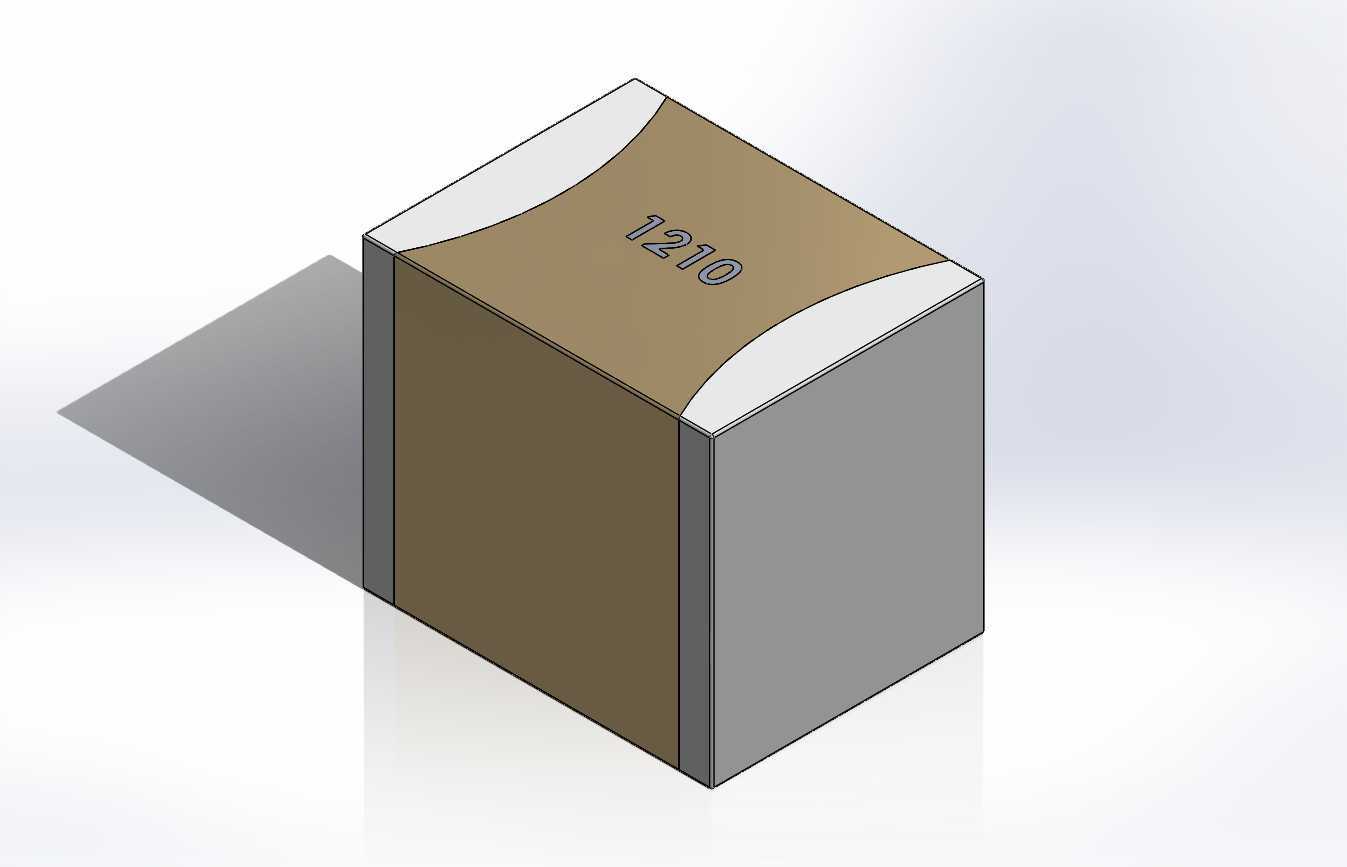

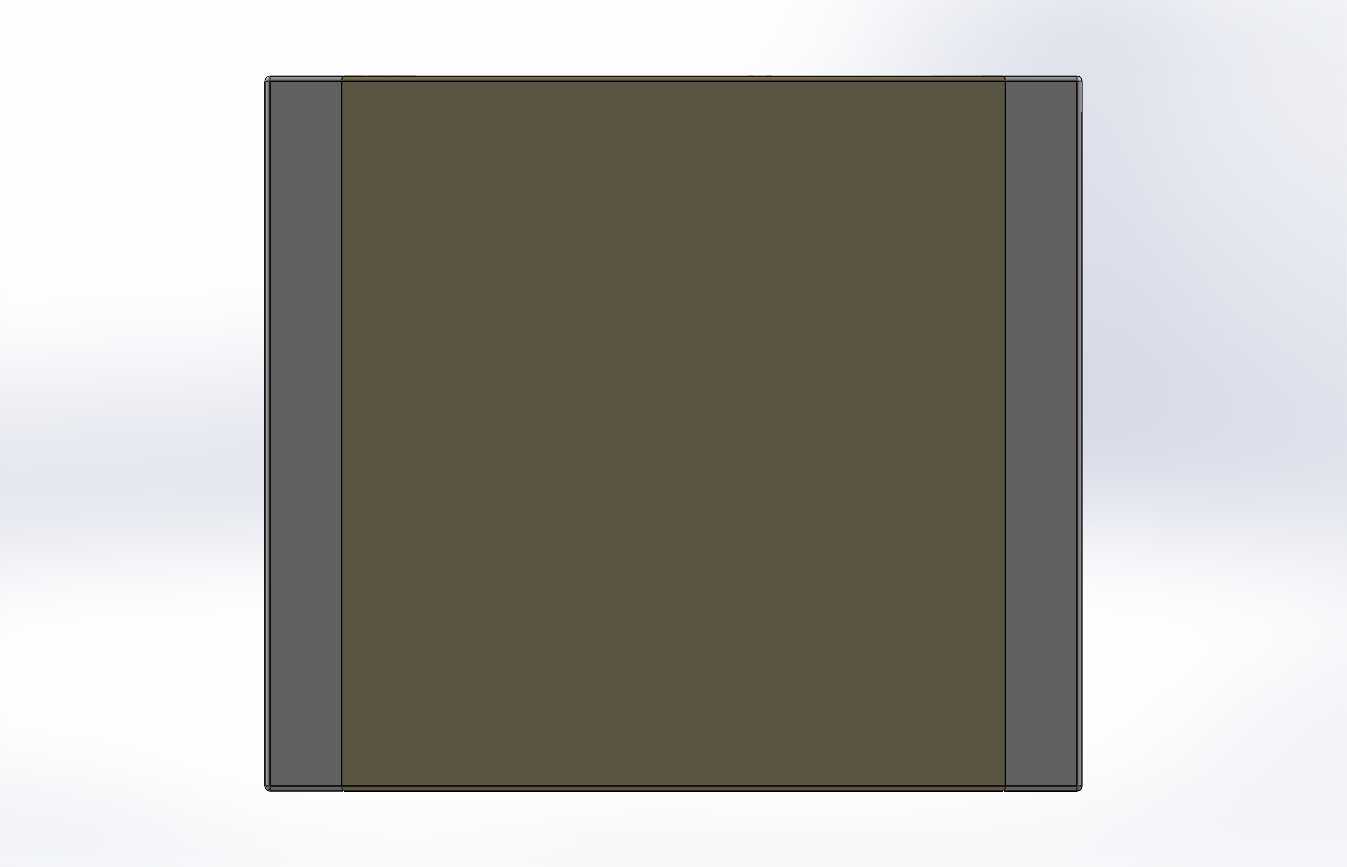

　　尺寸设定上严格对应实物的3.2x2.5x2.8mm规格，长度方向是两个端电极外侧的最大距离，宽度方向是陶瓷本体的最大宽度，高度方向是从元件底部焊盘接触面到本体顶面的最大高度，建模时特意区分了陶瓷基体和端电极的不同材质区域，方便后续做渲染或者装配检查的时候快速识别不同部分。在设计思路上，这个模型没有做过度的细节简化，也没有添加多余的内部结构，因为对于PCB布局和结构干涉检查来说，外部轮廓的精度是核心需求，内部的电极叠层结构不会影响装配环节的校验，反而会增加模型的面数，拖慢大型板卡装配体的打开速度。很多新手建模的时候会把电容的顶面做成完全的平面，但实际烧结后的陶瓷电容顶面因为工艺原因，两端的端电极会有轻微的高出陶瓷本体的部分，这个高度差虽然只有零点几毫米，但在做0.5mm以下间隙的堆叠设计时，就可能成为装配失败的诱因。

　　从设备选型的角度来说，选用这个高度的1210电容时，结构工程师需要提前在PCB和上方结构件之间预留至少3.2mm的安全高度，不能只按照标称的2.8mm来留空间，要考虑到SMT焊接后的焊锡厚度、元件本身的尺寸公差，模型里已经把本体的最大实体尺寸做了还原，方便设计人员直接用模型做间隙测量，不用再额外叠加公差余量。另外端电极的外侧边缘到陶瓷本体的台阶尺寸也严格对应实物，这个尺寸会影响波峰焊或者回流焊时的焊锡爬高空间，如果建模时把端电极和陶瓷本体做成齐平的，后续做钢网开孔设计的时候就会误判焊膏的印刷范围，容易产生立碑、虚焊的工艺问题。

　　在日常的设计工作中，很多工程师习惯直接调用软件自带的通用封装库，但通用库的模型往往是统一拉伸的方块，没有还原真实元件的轮廓特征，做简单的双面板设计可能不会出问题，但一旦做高密度的多层板、带屏蔽罩的射频模块、有结构件压接的电源板，这些简化模型的误差就会导致生产阶段的装配问题。这个模型的建模逻辑完全围绕实际生产和设计的校验需求，所有轮廓尺寸都参考实物的最大实体边界，既保证了模型的轻量化，不会给大型装配体带来过多的性能负担，又把影响装配和工艺检查的关键特征全部还原，不管是用来做PCB的3D布局校验、SMT产线的程序模拟、还是整机的结构干涉检查，都能满足精度要求。
