管式炉辅助驱动用凸轮安全离合结构

项目分类:通用机械零部件 发布时间:2025-02-17 ID:938226
  • 管式炉辅助驱动用凸轮安全离合结构
  • 管式炉辅助驱动用凸轮安全离合结构

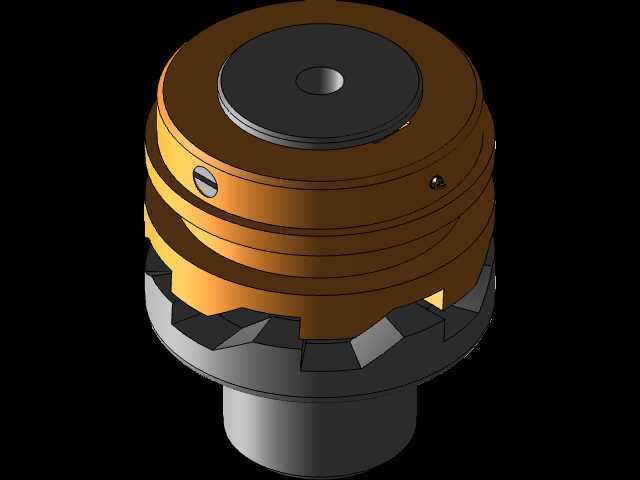

  在工业热加工领域,管式炉作为连续式热处理作业的核心设备,其物料输送辊道的驱动端需要配置过载保护结构,避免炉内卡料、辊道变形时硬连接造成驱动电机烧毁、传动齿轮崩齿的连锁故障,这款凸轮离合器正是针对该类工况开发的单向安全离合部件。从结构拆解视图可以看到,整个部件分为三个核心装配段:输入端的带齿凸轮盘、中间的离合保持架与滚柱组件、输出端的连接轴座,输入端的端面齿采用渐开线齿形,齿顶做了0.5mm的倒角处理,装配时可以和驱动端的齿式联轴器快速啮合,不需要额外加工键槽,适配现有管式炉驱动端的标准安装接口,减少现场改造的加工量。中间的离合段采用了端面凸轮+滚柱的组合结构,和传统的径向摩擦式离合器不同,这种结构的扭矩传递是通过凸轮型面和滚柱的刚性接触实现,不存在摩擦片磨损后打滑扭矩衰减的问题,正常传动时滚柱卡在凸轮升程面和输出座内圈之间,输入轴的扭矩可以1:1传递到输出端,当输出端负载超过设定阈值,或者出现反向传动趋势时,凸轮的回程面会让滚柱脱离锁止位置,瞬间切断动力传递,避免反向扭矩倒灌到驱动电机侧。

  输出端的轴座采用了带安装法兰的结构,法兰上均布4个M8的安装螺孔,孔位中心距为120mm,适配管式炉辊道端的标准安装座尺寸,轴座中心的输出孔直径为25mm,采用H7公差加工,可以直接和辊道的端轴配合,配合面的粗糙度控制在Ra1.6,保证传动时的同轴度,减少偏载造成的轴承磨损。设计过程中针对管式炉的现场工况做了针对性优化,考虑到炉体周边环境温度长期在60-80℃,离合组件的保持架采用了增强尼龙材质,相比金属保持架,在高温环境下不会出现热胀卡滞的问题,同时自身有一定的自润滑特性,不需要频繁加注润滑脂,减少日常维护的工作量。

  输入端的凸轮盘采用20CrMnTi材质,表面渗碳淬火处理,硬度达到HRC58-62,型面的耐磨性能可以满足连续3年以上的不间断作业需求,输出端的轴座采用45号钢调质处理,整体强度可以承受最大150N·m的瞬时冲击扭矩,完全匹配1.5kW以下驱动电机的输出扭矩范围。安装边界上,整个离合器的总长度为186mm,最大外径为112mm,安装时只需要保证输入和输出端的同轴度误差不超过0.1mm,就可以正常工作,不需要额外调整离合间隙,相比传统的摩擦式安全离合器,安装调试的时间可以缩短60%以上。实际应用中,除了管式炉的辅助驱动场景,这类单向安全离合结构也可以用在回转窑的辅助传动端、输送线的防逆转机构上,当主驱动停机时,离合器可以自动锁止输出端,避免负载因为重力出现倒转的情况,起到安全防护的作用。结构设计上没有采用复杂的异形曲面,所有的加工面都是常规的车削、铣削、磨削工序可以完成的,不需要专用的加工工装,加工成本相比进口同类型离合部件降低40%左右,后期维护时只需要定期检查滚柱的磨损情况,不需要整体更换部件,维护成本更低。

  从三维建模的角度来看,整个部件的装配关系清晰,凸轮型线采用等加速等减速运动规律设计,建模时可以通过方程式驱动生成凸轮轮廓,保证型面的加工精度,所有的标准件比如固定螺栓、滚柱都采用国标通用规格,装配时不会出现非标件采购困难的问题。在做设备选型时,需要重点匹配输出端的安装孔尺寸和额定传递扭矩,这款离合结构的额定传递扭矩为80N·m,最大打滑扭矩设定为120N·m,选型时需要保证驱动电机的额定扭矩不超过额定传递扭矩的80%,避免正常作业时出现误打滑的情况,同时安装时要注意输入端和输出端的方向,离合器表面刻印的箭头方向需要和辊道的正常转动方向一致,装反的话会出现正常传动时打滑、反向时锁止的问题,起不到应有的保护作用。
