1206封装贴片陶瓷电容三维结构设计

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，无源贴片元件的精准三维建模是保障装配仿真、干涉检查顺利推进的核心基础，这款1206封装的贴片陶瓷电容，是板级电路设计中应用频次极高的容性无源器件，主要承担电路中的电源去耦、信号滤波、高频旁路、能量暂存等功能，在数字电路的电源轨布置中，往往会搭配不同容值的同封装电容组合使用，覆盖从低频到高频的宽频段噪声滤除需求，避免电路运行中出现电源纹波超标、信号串扰、EMI辐射超标的问题。

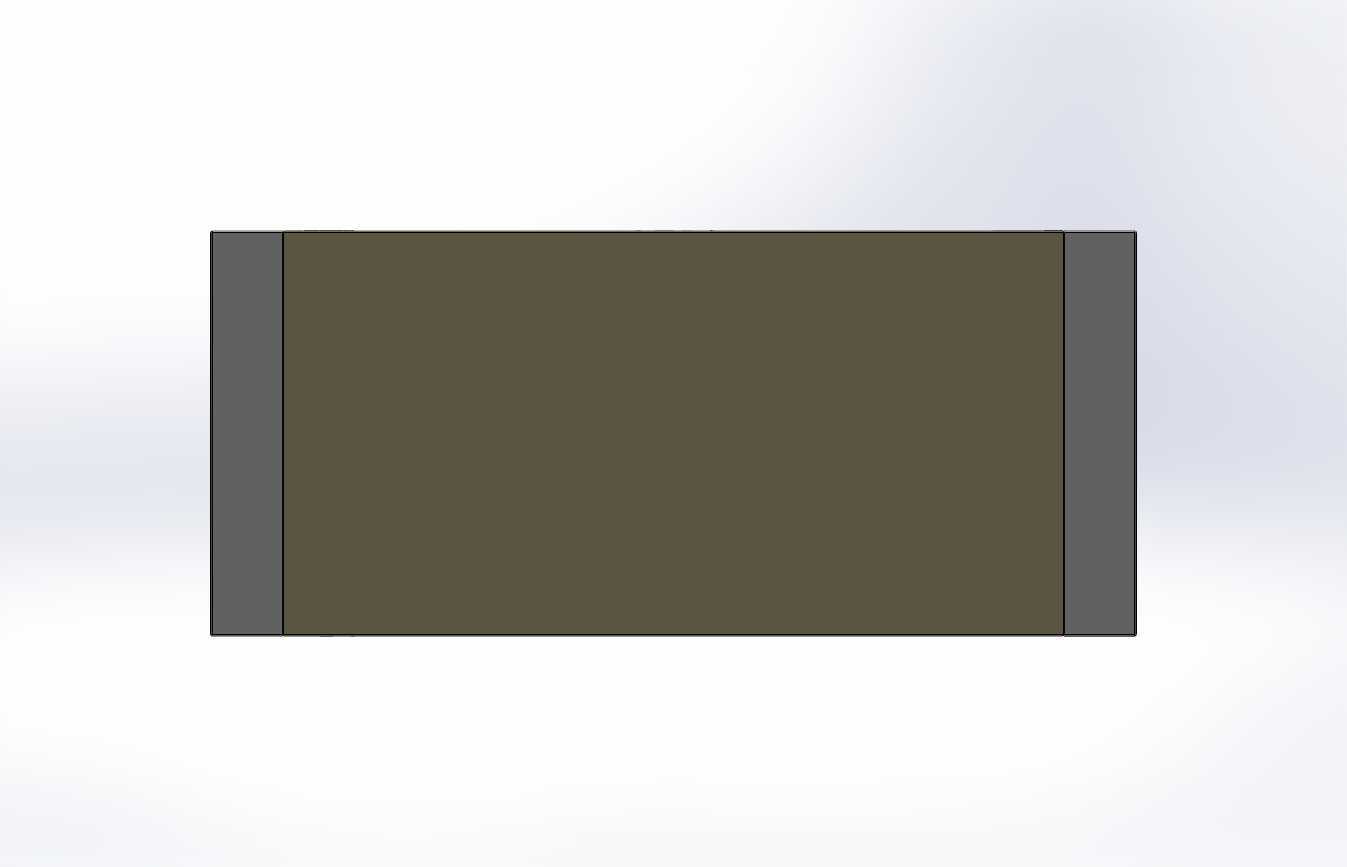

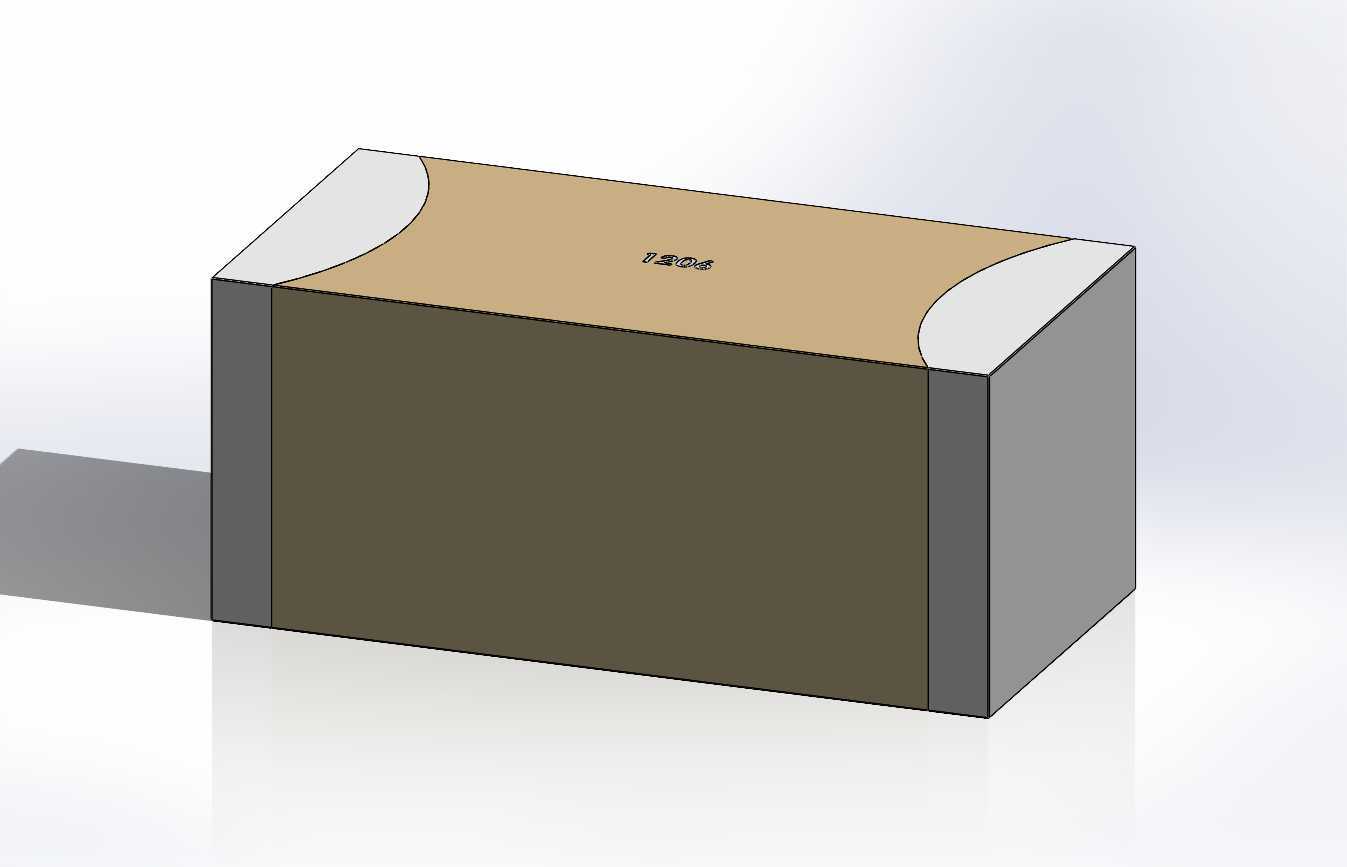

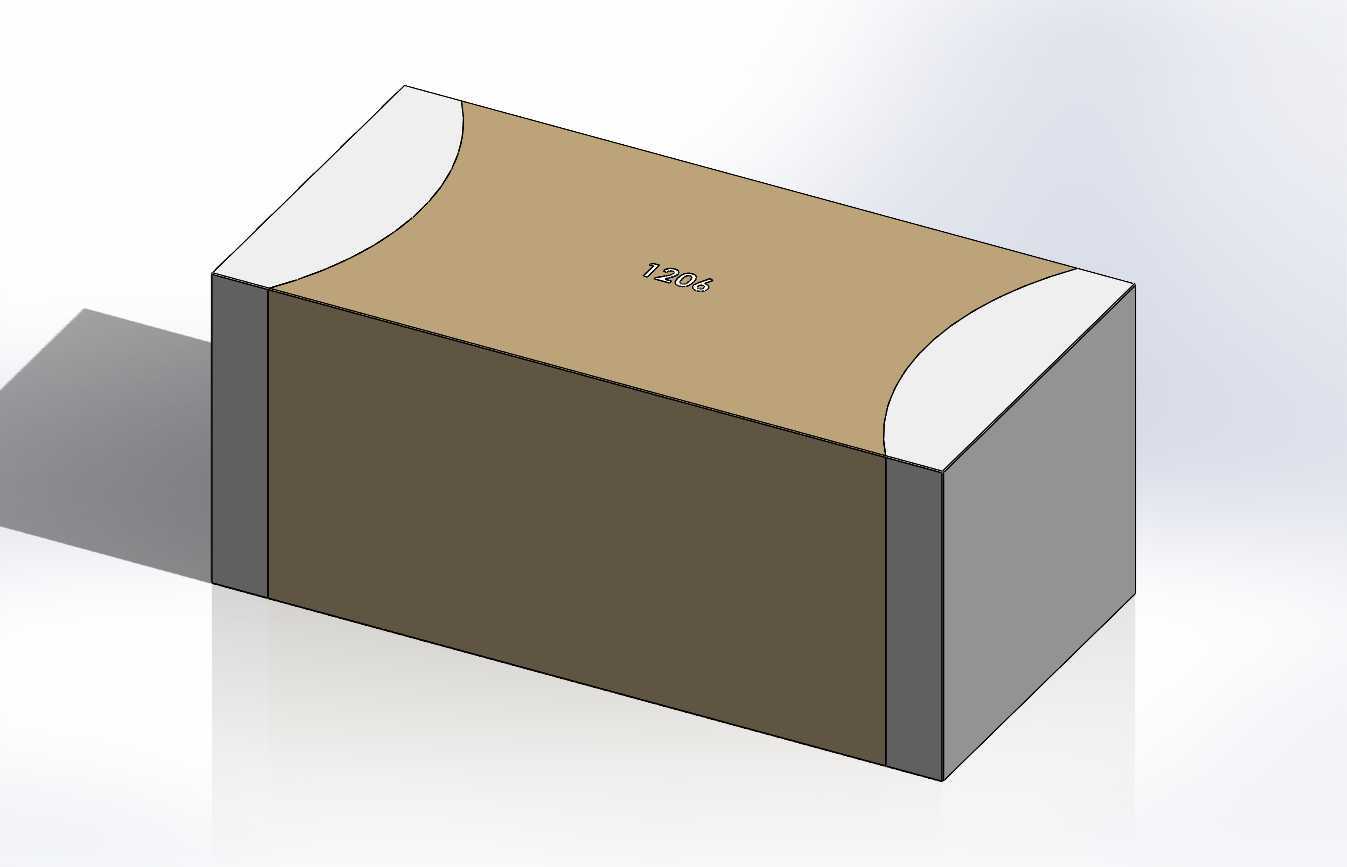

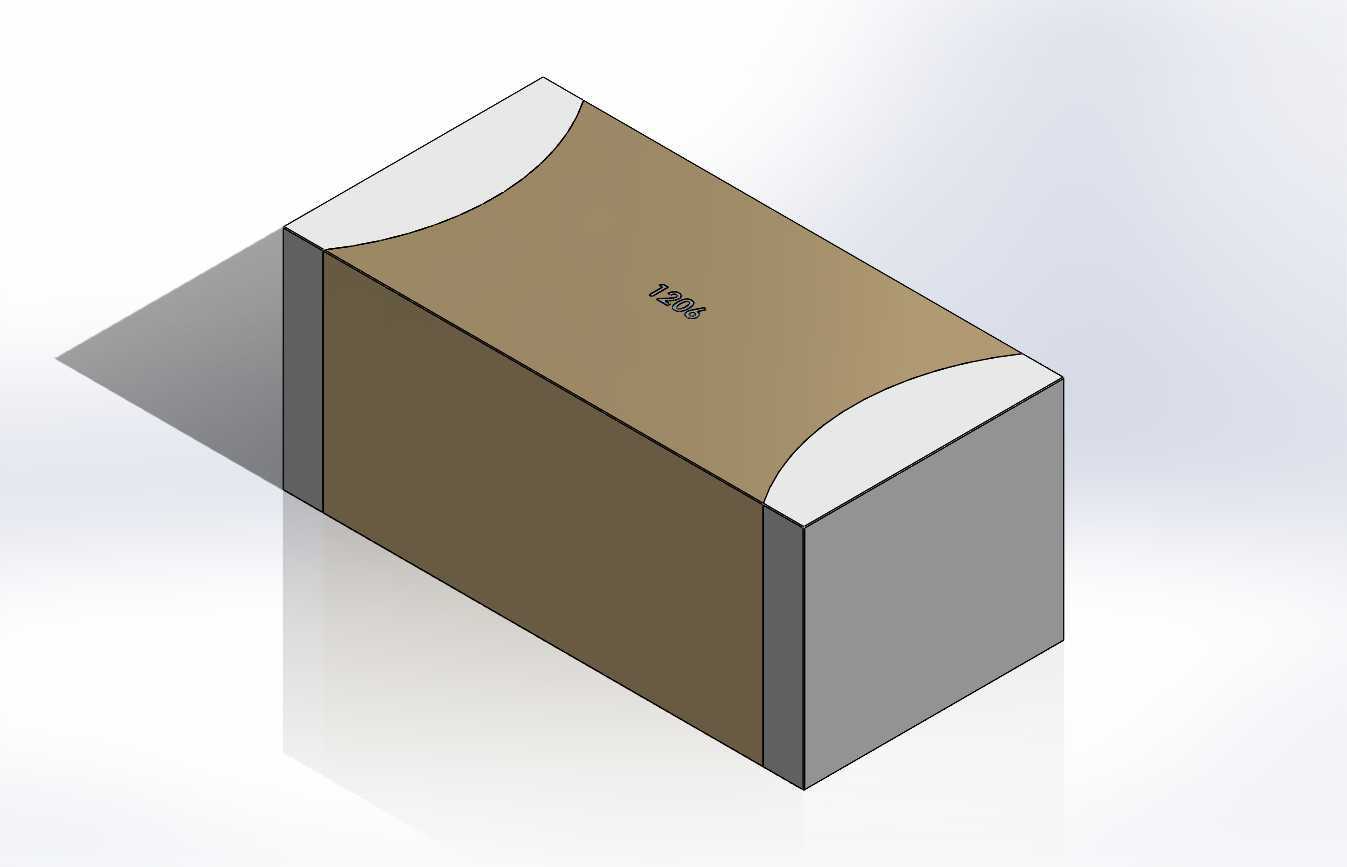

　　从实际设计落地的角度看，这款电容的三维建模完全贴合量产实物的外形公差要求，整体外形尺寸严格遵循3.2mm×1.6mm×1.4mm的1206公制封装标准，建模过程中特意还原了陶瓷本体两端的弧形端电极过渡结构，没有采用简化的直角方块建模方式——这一细节在做PCB板级装配仿真时尤为重要，很多新手建模时容易忽略端电极的圆弧倒角，导致后续做回流焊焊盘匹配、钢网开口设计时出现尺寸偏差，甚至在自动贴片机的吸嘴拾取仿真中出现拾取偏移的误判。端电极部分的建模还原了真实的三层电极结构特征，外层可焊锡层的厚度、端面与陶瓷本体的衔接台阶都做了等比例还原，能够直接导入到SMT装配仿真流程中，验证焊膏印刷、元件贴装、回流焊接全流程的干涉风险，不需要设计人员再二次修正模型尺寸。

　　在实际的设备应用场景中，这款封装的陶瓷电容适用范围极广，小到手环、充电器这类消费类电子产品，大到工业PLC模块、新能源车载控制器、伺服驱动板卡，只要是采用表面贴装工艺的PCB板，几乎都会用到该规格的电容。建模时充分考虑了不同设计场景的使用需求，模型的坐标系原点设置在元件本体的几何中心，底面与PCB贴合的基准面完全对齐Z轴零点，设计人员在调用模型时不需要额外调整坐标基准，直接匹配封装库的焊盘坐标即可完成布局，能够大幅缩短板级结构设计的周期。

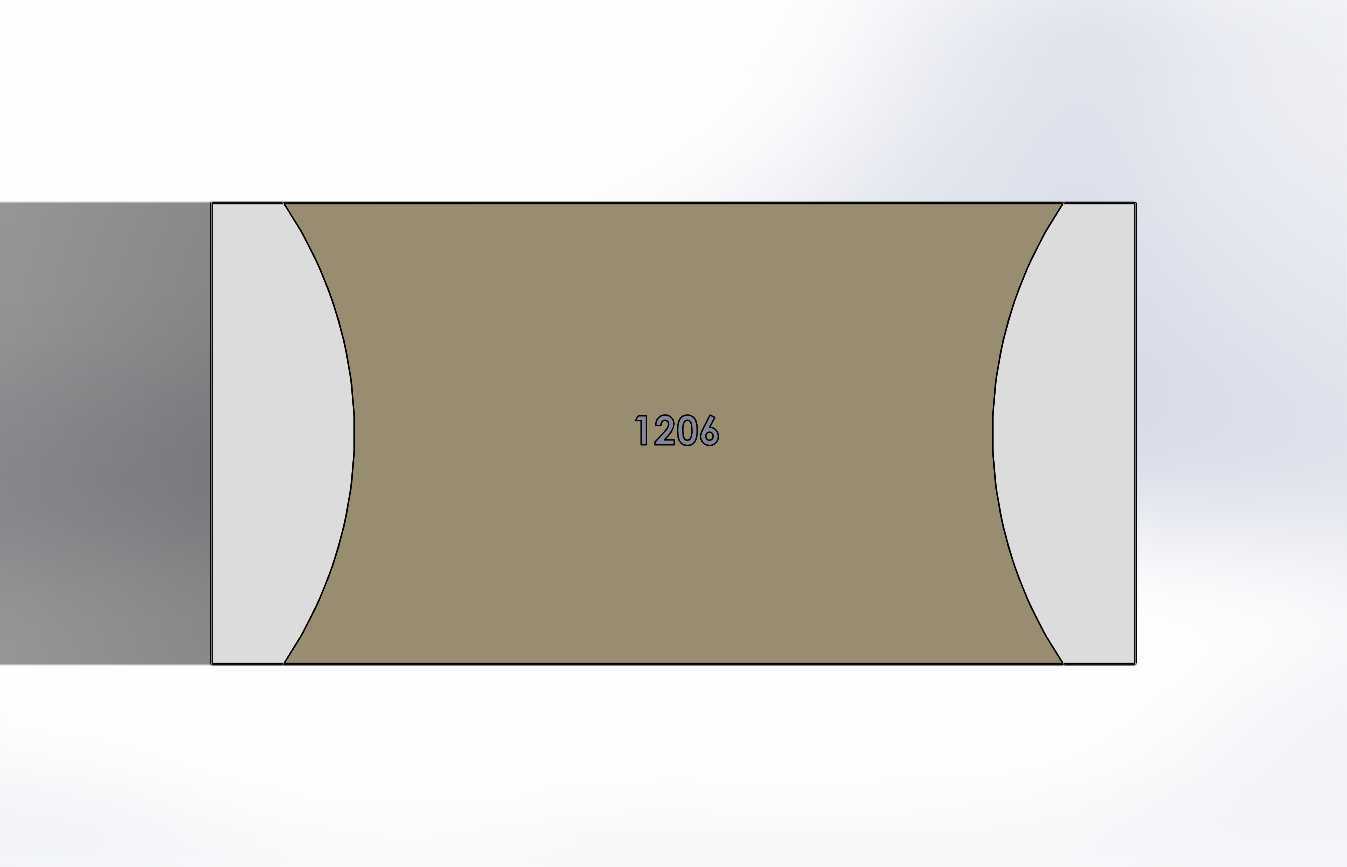

　　不同于很多简化的元件模型只做大致外形，这款模型在细节上还原了陶瓷本体表面的标识印刷区域位置，虽然没有做具体的容值标识纹理，但预留了标识区域的基准面，方便设计人员根据实际选用的容值、耐压参数自行添加对应丝印，满足不同BOM物料的建模需求。在安装边界的设计考量上，模型严格按照JEDEC封装标准设定了元件的最大外形轮廓公差，所有倒角、端电极突出量都控制在标准允许的公差范围内，设计人员在做PCB布局的元件间距校验时，可以直接用该模型做3D间距检查，确保元件之间、元件与结构件之间的安全距离满足生产装配要求，避免出现贴装后元件与周边外壳、接插件、散热片干涉的问题。

　　对于高频电路设计场景，这款模型的外形精度也能够满足近场电磁仿真的结构建模需求，准确的端电极位置、陶瓷本体的介电常数对应结构尺寸，能够帮助射频设计人员更精准地仿真电容的寄生参数影响，提前预判高频段电路的阻抗匹配问题。很多设计人员在做板级3D建模时，往往会忽略这类小尺寸无源元件的模型精度，觉得只要大致外形差不多就行，但实际在生产环节中，因为元件模型尺寸偏差导致的钢网开口错误、贴装坐标偏移、焊盘设计不匹配的问题屡见不鲜，小到批量焊接时的立碑、虚焊缺陷，大到整板装配后元件顶壳无法组装，都会给项目推进带来不必要的成本损耗，而精准的元件三维模型，就是从设计源头规避这类生产问题的核心基础。
