带制动功能交流伺服电机结构设计

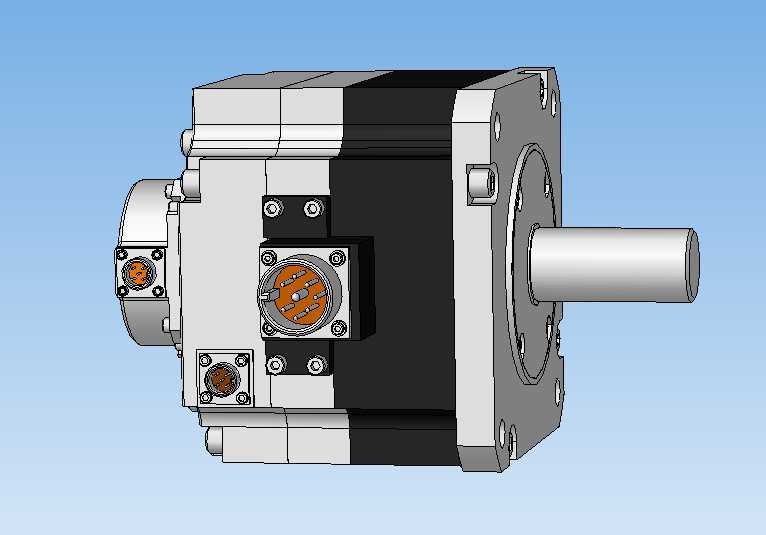

　　从结构设计逻辑来看，电机本体的动力段和制动段做了集成式布局，制动器内置在电机后端盖内部，没有额外外凸的制动模块，整体安装长度比外置制动器的伺服方案缩短近五分之一，在安装空间局促的多轴机械手、小型精密工作台场景里，能有效减少机构的整体外伸尺寸，降低运动过程中的转动惯量匹配难度。接线部分采用两个圆形航空插头布局，分别对应动力供电和编码器信号反馈，插头位置设置在电机侧方的接线盒区域，接线盒采用沉头螺栓固定，防护等级能满足车间常规切削液飞溅、粉尘环境的使用要求，不需要额外加装防护外罩。在自动化产线的定位工位、垂直升降轴、机床进给轴这类需要断电保持位置的场景里，普通伺服电机断电后会受负载重力或外力影响发生位移，很容易造成工件报废、机构碰撞甚至安全事故，带刹车的交流伺服电机就是为解决这类问题设计的传动执行部件。这款带制动的交流伺服电机，本体采用方形叠片壳体结构，输出轴为单伸式光轴配合平键安装位，轴伸端采用法兰式安装止口，能直接和标准行星减速机、负载安装座适配，不需要额外做转接法兰的定制加工，能大幅缩短设备装配的调试周期。

　　安装边界上，法兰端的止口尺寸、安装孔位间距完全匹配同功率段常规伺服电机的安装标准，设备升级替换时不需要改动原有安装板的孔位加工，只需要核对轴伸长度和键槽尺寸就能直接替换，能降低老设备改造的设计和加工成本。功能层面，内置的制动器为失电制动结构，正常供电时制动器线圈吸合摩擦片，和电机转轴完全脱开，不会额外增加电机运行的摩擦阻力，避免电机运行过程中出现额外温升；当设备断电或者触发急停信号时，制动器线圈失电，弹簧结构推动摩擦片压紧制动盘，直接锁死电机输出轴，能在毫秒级时间内完成轴位锁定，避免垂直轴负载下滑、旋转工位偏移的问题。

　　在实际选型应用中，这款电机适配的负载场景覆盖了电子制造产线的贴装头驱动、包装设备的牵引辊驱动、数控设备的进给轴驱动，因为集成了制动结构，不需要额外配置外部抱闸回路的机械结构，电气接线时只需要将制动模块的供电线接入伺服驱动器的抱闸输出端，就能完成制动逻辑的匹配，不需要额外编写独立的制动控制程序。结构设计上，电机壳体的散热筋采用轴向布局，和后端的散热风路形成贯通式散热通道，长时间额定转速运行时，壳体温升能控制在绝缘等级允许的范围内，不会因为内置制动模块的额外体积影响整体散热效率。输出轴的轴承采用前后双支撑结构，前端轴承选用接触式密封的深沟球轴承，能承受一定的径向负载和轴向负载，适配皮带轮、同步轮这类有径向力的传动连接方式，不需要额外加装支撑座来分担轴承受力。编码器部分采用高分辨率的内置编码器，和电机后端盖做了同轴集成设计，编码器外壳和电机本体之间设置有密封胶圈，能阻挡车间内的油污、粉尘进入编码器码盘区域，避免运行过程中出现信号丢失、定位不准的问题。

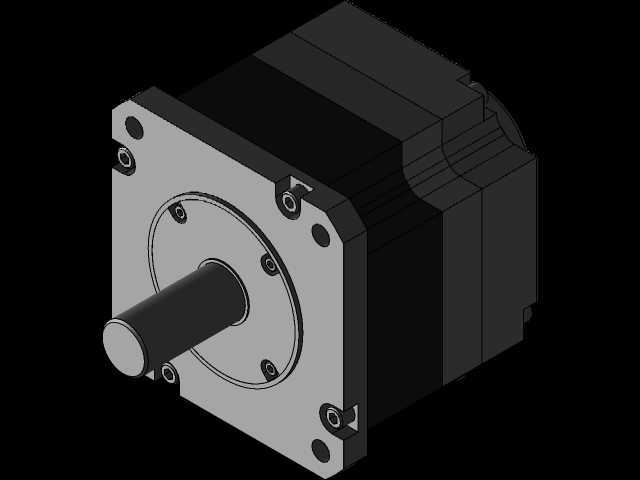

　　在做三维结构适配时，这款电机的模型完整还原了外部所有安装特征，包括法兰止口的公差带、安装孔的沉头深度、航空插头的外伸尺寸、接线盒的固定螺栓位置，在做设备整体装配干涉检查时，能直接导入装配体模拟实际安装状态，核对电机和周边走线槽、机架结构、传动部件的间隙，避免实际装配时出现结构干涉。针对垂直轴应用场景，模型里也还原了制动器部分的内部安装空间，在做电机选型计算时，可以直接提取电机的整体重量、转动惯量参数，和负载端的转动惯量做匹配校核，确保伺服增益调整时不会出现振荡、过冲的问题。
