八字型两芯AC电源输入插座结构设计

项目分类:通用五金配件 发布时间:2025-02-17 ID:938408
  • 八字型两芯AC电源输入插座结构设计

  做消费类电子、小型工控设备的结构设计时,电源输入接口的选型和安装适配永远是绕不开的细节,这类八字型两芯AC插座是日常设计里接触频率极高的接插件,很多人觉得它结构简单,真到做安装配合的时候,往往因为忽略边界尺寸、安装位公差、插合深度的细节,导致后期开模后出现装配干涉、插合松动、面板贴合不严的问题。

  从实际应用场景来看,这类两芯插座主要用在不需要接地保护的二类电器上,像桌面式电源适配器、小型音响、笔记本充电器、桌面台灯、低功率工控终端、家用小型医疗护理设备上都能见到它的身影,相比带接地脚的品字插座,它的整体体积更小,面板占用面积更紧凑,不需要预留接地引脚的排布空间,很适合对设备外观厚度、面板开孔尺寸有严格限制的小型设备使用。

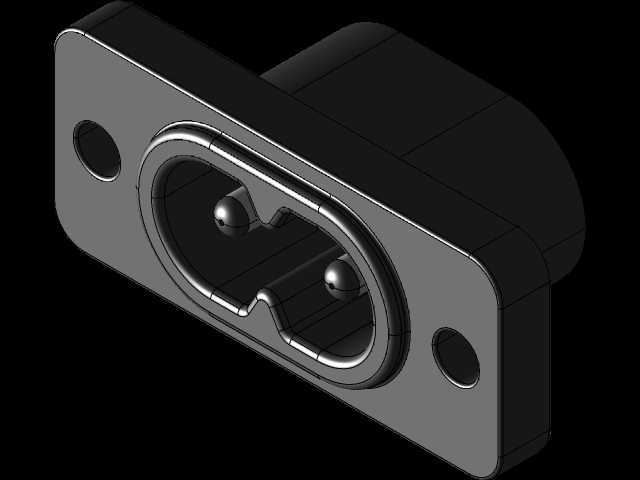

  从结构设计的细节来看,这个插座采用带法兰的面板安装形式,法兰两侧预留了两个对称的安装固定孔,既可以用自攻螺丝从面板外侧直接锁附固定,也可以在注塑面板的时候预埋定位柱做热熔固定,两种安装方式都能保证插座和面板的贴合度,不会出现长期插拔后插座松动内陷的问题。法兰面的边缘做了微小的倒角处理,和面板安装位贴合的时候不会出现边缘刮手、缝隙积灰的问题,同时法兰面的平面度公差控制在0.1mm以内,和面板装配后不会出现明显的段差,能满足消费类电子产品对外观接缝的要求。

  插座的插合端采用标准的八字型内凹结构,两个导电插套的中心距、插套的开口尺寸、内凹腔体的深度都严格遵循通用两芯电源接口的互换性要求,能适配市面上所有标准的八字尾电源线,不会出现插不进去、插合过松接触不良、插合过紧拔插费力的问题。插套部分采用高弹性铜材冲压成型,表面做镀镍处理,既能保证长期插拔后的接触弹性,避免接触电阻过大发热,也能抵御日常使用环境中的潮气、盐雾侵蚀,延长接插件的使用寿命。插套和内部接线端的连接采用整体铆压结构,没有多余的焊接点,能避免长期使用后虚焊脱落的风险,接线端既可以直接焊线引出,也可以配套快速接线端子做插装连接,适配不同生产工艺的装配需求。

  从安装边界尺寸来看,这个插座的主体部分是方形结构,法兰的外形尺寸比主体安装部分大出一圈,设计面板开孔的时候,只需要按照主体部分的外形尺寸预留单边0.1mm的装配间隙,就能保证插座顺利装入面板,同时法兰面能完全盖住开孔边缘,不需要额外做装饰遮丑盖。插座背部的接线端预留了足够的走线空间,装入设备壳体后,背部和内部PCB板、其他元器件之间只需要预留2mm的安全间隙,就能满足安规要求的电气爬电距离,不会出现高压端和低压元器件之间的击穿风险。插座的整体厚度控制得比较紧凑,装入面板后,背部突出法兰面的尺寸很小,对于内部空间局促的超薄型设备来说,能大幅节省内部的结构空间,给其他元器件、走线留出更多排布余量。

  在实际建模设计这个零件的时候,要特别注意几个容易出错的细节:首先是插合腔体的拔模角度,因为插座的绝缘主体是注塑成型的,内凹的插合腔如果拔模角度做小了,注塑脱模的时候容易出现内壁拉伤,角度做大了又会导致插头插合后出现旷量,一般把内壁的拔模角度控制在0.5度到1度之间,既能满足脱模要求,也能保证插合的松紧度合适。其次是安装孔的位置公差,两个安装孔相对于插座中心的位置度公差要控制在0.05mm以内,不然锁螺丝的时候会出现螺丝偏位,强行锁附会导致插座法兰面被拉变形,和面板之间出现缝隙。还有插套的定位结构,绝缘主体内部要设计对应的定位卡槽,把插套完全卡紧在固定位置,不能出现插拔电源线的时候插套跟着移位、甚至被拔出来的问题,卡槽和插套之间的配合要做轻微的过盈,装配的时候压入即可固定,不需要额外打胶固定,提升生产装配的效率。

  很多新手工程师在选型这类插座的时候,往往只看表面的安装尺寸,忽略了插套的载流能力和温升参数,这个规格的插座一般额定载流能做到2.5A/250VAC,能满足大部分功率在500W以内的二类设备使用,如果设备功率更大,就需要核对插套的铜材厚度、接触面积参数,避免长期满负载工作的时候插套过热,带来安全隐患。另外在做面板设计的时候,插座周围的面板材质要尽量选用耐温的工程塑料,避免长期使用中插座的微量温升导致面板材质变形、变色。

  从三维建模的角度来说,这个零件的建模逻辑并不复杂,先通过草图绘制法兰和主体的截面轮廓,拉伸生成绝缘主体的基础外形,再切除出插合内凹腔体、安装孔、背部的接线让位槽,之后绘制插套的三维结构,装配到绝缘主体对应的定位卡槽位置,最后给所有的锐边加上对应的倒角、圆角,就能完成完整的模型。建模的时候要特别注意配合尺寸的公差预留,比如插套和绝缘主体卡槽的配合尺寸、插座主体和面板开孔的配合尺寸,都要按照实际生产的装配公差做偏移,不能直接按照名义尺寸建模,不然导出的工程图拿去开模,很容易出现装配干涉的问题。
