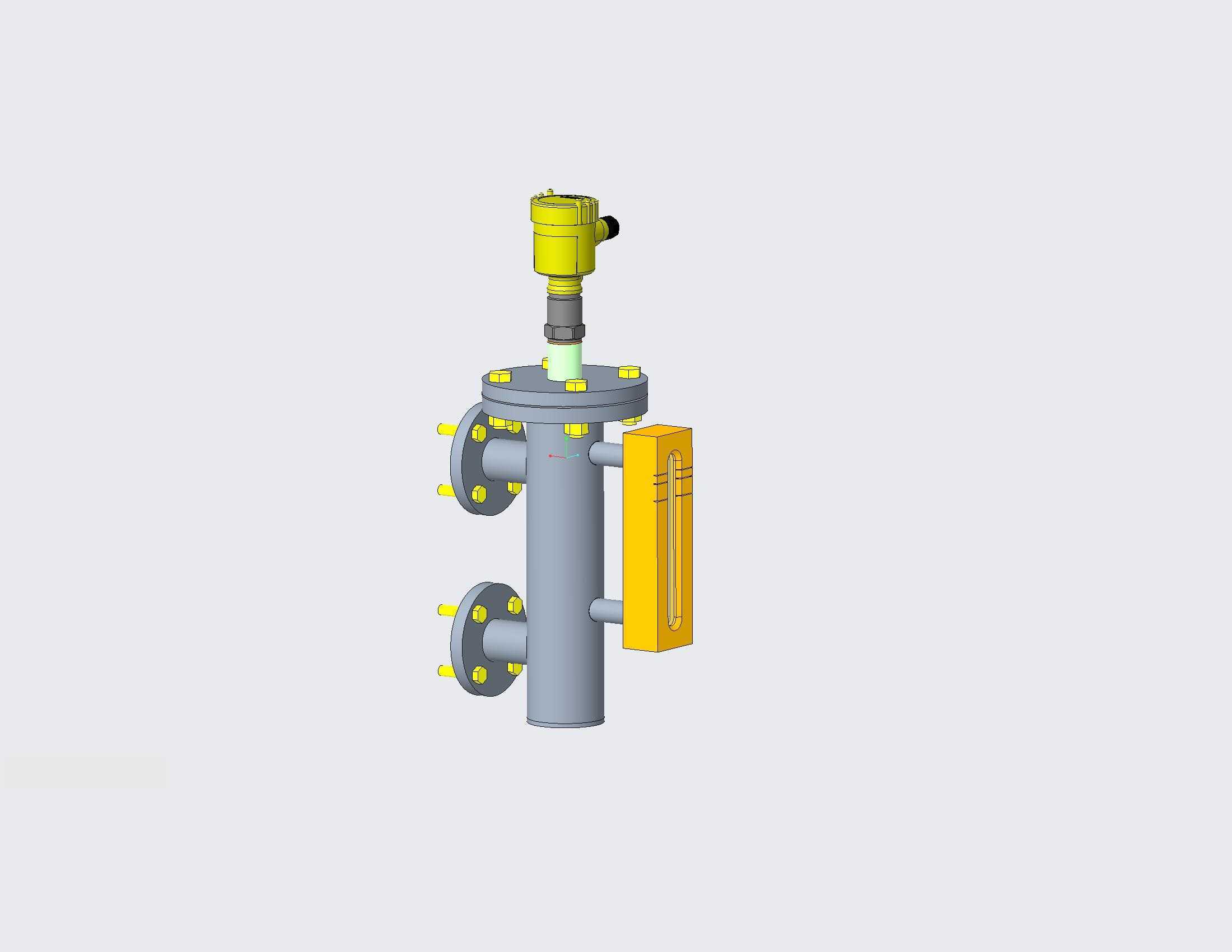

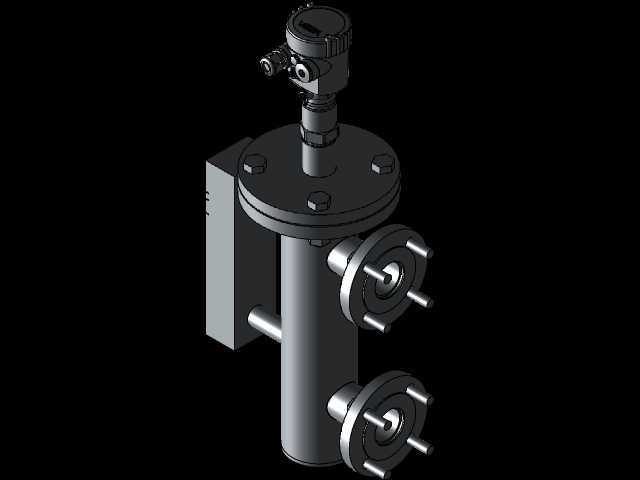

在石油储运、电力变压器运维、大型液压站润滑系统、化工常压/承压储液罐体的日常运行场景中,储液腔体内部的油位高度是直接决定设备运行安全的核心参数,一旦油位偏离合理区间,轻则引发设备润滑失效、绝缘性能下降,重则导致溢油、干烧、设备烧毁等恶性生产事故,这类外置式油位控制装置正是为解决密闭腔体油位实时监测与阈值控制需求开发的配套测控部件。从结构设计逻辑来看,该装置采用旁通式安装结构,主体为立式圆柱型腔体结构,侧面预留两组带法兰的横向连接接口,安装时可直接通过法兰与储液罐体的上下两个引压口对接,依靠连通器原理让装置内部的油位与罐体内部油位保持完全一致,无需在罐体内部额外加装探测组件,大幅降低后期运维的拆装难度,也避免了内装部件受罐内油液流动冲击、杂质缠绕导致的检测失效问题。
装置顶部集成的检测变送单元采用密封防爆结构设计,接线端采用侧出式防水接头,可适配户外、易燃易爆工业场景的安装防护要求,变送单元与主体腔体的连接采用法兰压装结构,中间加装密封垫片,可满足最高1.6MPa的承压要求,适配绝大多数常压及低压储油设备的使用需求。装置侧面附带的黄色磁翻板液位显示组件为直读式观测结构,无需外接供电即可通过翻柱颜色变化直观显示当前油位高度,即使现场变送单元供电中断,运维人员也可通过现场直读结构快速判断油位状态,避免电控系统失效带来的观测盲区;磁翻板组件与主体腔体采用卡箍加螺栓的双重固定结构,可根据现场安装的观测方向调整显示面朝向,适配不同安装方位的观测需求。从安装边界尺寸来看,主体腔体的直径控制在120mm左右,上下两组连接法兰的中心距根据常规储液罐体的引出口间距设计为350mm,法兰采用标准PN16凸面法兰结构,螺栓孔位与同压力等级的国标法兰完全互换,安装时无需额外加工过渡连接件;顶部变送单元的整体高度不超过150mm,接线端的出线方向可360度旋转调整,可避开罐体周边的管线、支架等障碍物,降低安装现场的空间适配难度。
装置的功能设计上同时兼顾了现场观测、信号远传、阈值控制三重需求,主体腔体内部预留了磁浮子安装导轨,浮子可随油位升降沿导轨平稳移动,避免油液波动导致浮子卡滞,浮子内置的磁钢可同时触发侧面磁翻板的翻柱翻转、顶部变送单元的液位信号采集,还可根据用户需求在腔体外侧加装高低位磁控开关,当油位到达预设的上下限阈值时直接触发开关信号,联动进油阀、排油阀完成自动补油或排油动作,实现油位的闭环自动控制。在细节结构处理上,所有与油液接触的部件均采用耐油不锈钢材质加工,连接法兰的密封面采用水线加工工艺,配合耐油橡胶石棉垫片可杜绝长期使用后的渗漏问题;主体腔体底部预留了排污螺塞,可在定期维护时排出腔体内沉积的油泥、杂质,避免杂质堆积导致浮子卡滞、检测精度下降;顶部变送单元与腔体的连接部位设置了防尘密封圈,可阻挡户外环境下的粉尘、雨水进入腔体内部,延长内部元件的使用寿命。
这类结构的油位控制装置相比传统的玻璃管液位计,抗冲击性能更强,不会因外力撞击出现玻璃碎裂、油液泄漏的问题,相比投入式液位传感器,不受油液泡沫、杂质沉积的影响,检测稳定性更强,尤其适合在变压器油枕、大型润滑油站储油箱、柴油发电机组日用油箱、化工轻质油储罐等场景下使用,建模过程中对法兰螺栓孔位、密封槽尺寸、浮子运动行程、磁翻板显示刻度范围都做了1:1的参数还原,可直接用于设备配套选型、安装布局校核、运维拆装模拟等场景,结构上充分考虑了工业现场的安装、使用、维护全流程需求,没有冗余的结构设计,所有部件的尺寸都经过安装空间校核,不会出现与周边管线干涉的问题。
