100A三相整流桥带散热基座结构设计

　　在工业电气传动、大功率充电设备、中频电源柜这类需要将三相交流电转换为直流电的场景里，大电流整流器件的选型与安装结构直接决定了整套电源系统的长期运行可靠性，这款100A规格的三相整流器件，自带一体化挤压成型的铝制散热基座，在结构设计上充分考虑了大电流工况下的热耗散需求与现场安装的便利性。从实际使用场景来看，这类器件常被安装在电源柜内部的安装梁上，或是直接固定在风冷通道的迎风面，适配三相380V交流输入的整流环节，可直接为后端的逆变模块、直流负载提供稳定的直流电源，常见于工业电焊机、直流电机驱动、大功率充电桩整流单元、光伏并网逆变器的前级整流段，在100A额定电流的持续工况下，自身的散热结构可以保证结温控制在器件允许的安全区间内，无需额外加装过大体积的独立散热器，能有效压缩整套电源单元的安装空间。

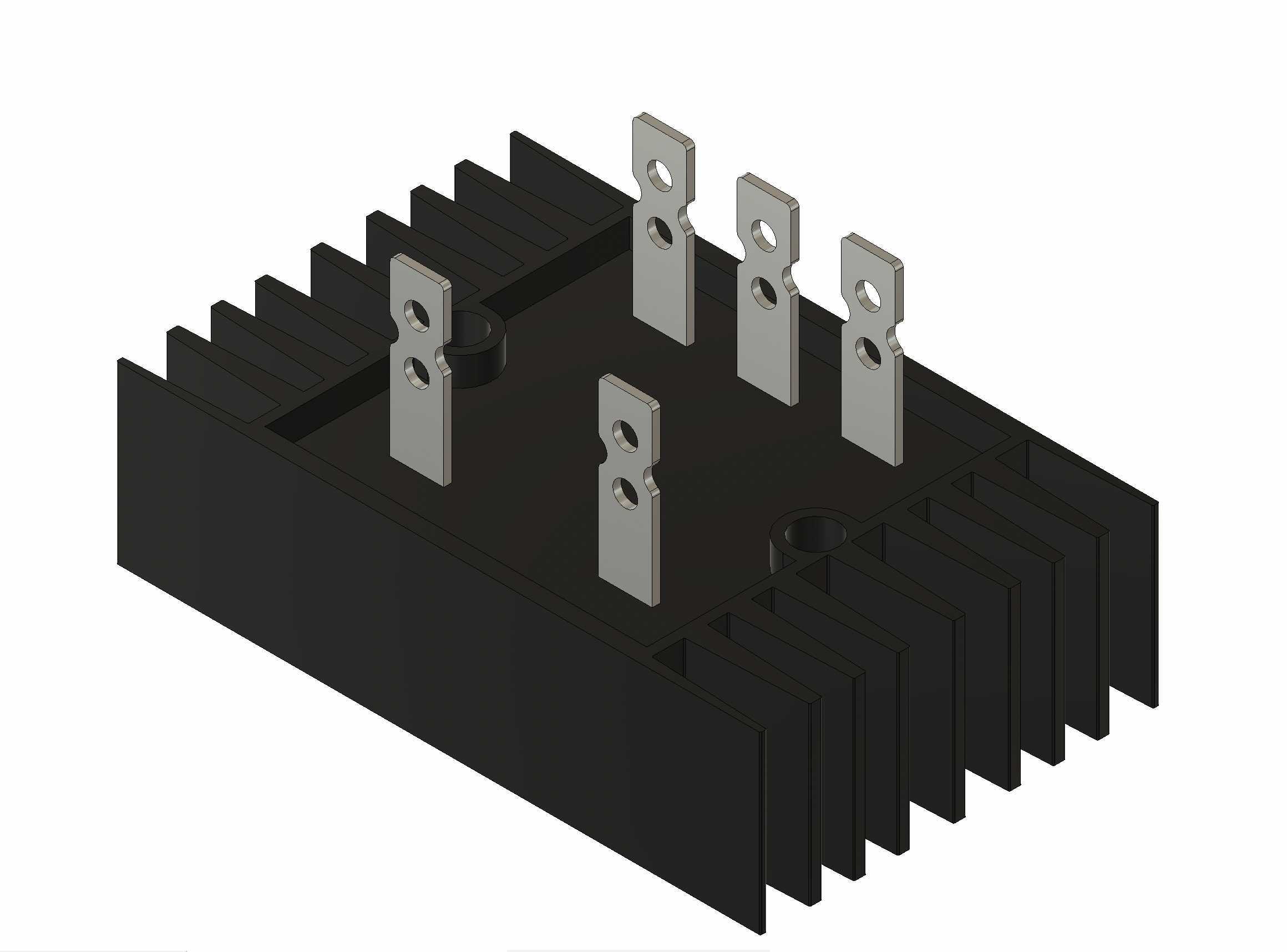

　　从结构设计的细节来看，器件的散热基座采用黑色阳极氧化处理的铝型材挤压成型，基座侧面排布了等间距的平行散热鳍片，鳍片的厚度与间距经过匹配设计，既保证了足够的散热接触面积，也避免了鳍片过密导致的积灰问题，适配工业现场多粉尘的使用环境，日常维护时仅需用压缩空气吹扫即可清理鳍片间隙的积尘。基座上预留的两个沉头安装孔，位置经过对称校核，可直接通过M4或者M5的螺丝固定在安装板或者附加散热板上，安装孔的沉头深度经过设计，螺丝锁紧后不会突出基座表面，不会干涉周边器件的排布。六个引出接线端子采用镀锡铜排冲压成型，每个端子上都预留了两个不同孔径的安装孔，可适配不同线径的接线端子压接需求，无论是大平方的多股铜缆冷压端子，还是铜排直连的安装方式，都能找到对应的固定孔位，端子与内部整流芯片的连接采用高温焊料熔接，可承受大电流通过时的瞬时温升，避免长期使用后出现接点氧化、接触电阻增大的问题。

　　在安装边界的尺寸设计上，整个器件的外形轮廓方正，散热鳍片沿基座的两个长边对称排布，接线端子沿基座的上表面呈两排对称布置，三个交流输入端子与两个直流输出端子的间距满足电气安全爬电距离要求，在额定电压下不会出现极间飞弧的问题，端子的突出高度经过控制，在接线完成后，线缆的弯曲半径不会超出器件的整体轮廓边界，方便在柜内做紧凑化排布。设计过程中充分考虑了不同安装姿态下的散热效率，无论是水平安装还是垂直安装，鳍片的风道方向都能适配自然对流或者强制风冷的气流走向，不会出现气流死区导致局部过热。器件的核心整流单元与散热基座之间填充了高导热系数的绝缘导热衬垫，既保证了芯片产生的热量可以快速传导到散热鳍片上，也实现了带电部分与安装基座之间的电气绝缘，安装时无需额外加装绝缘垫片，可直接固定在接地的金属安装梁上，减少现场安装的工序步骤。

　　从实际工程选型的角度来看，这类一体化带散热的三相整流桥，相比分立整流管加独立散热器的组装方案，零部件数量更少，安装工序更简单，整体的热阻更低，在同等电流规格下体积更小，非常适合批量生产的电源设备做标准化选型，建模过程中还原了鳍片的倒角、端子的折弯角度、安装孔的沉头细节，可直接用于柜内排布的干涉检查、安装工装的设计以及接线工艺的模拟，避免实际装配时出现端子与线缆干涉、螺丝孔位不对中、散热风道被遮挡等常见工程问题。
