车载集成式水冷高压供电装置结构设计

　　这套水冷供电装置主要面向新能源乘用车、商用车的高压配电与电能转换场景，适配整车动力系统、高压附件的供电需求，替代传统风冷式车载电源的散热方案，解决高功率密度下的器件温升问题，在紧凑的整车安装空间内实现稳定的电能输出与分配。从实际装车场景来看，这类装置通常布置在整车前舱或者底盘空余区域，需要规避整车运动干涉、泥水飞溅、高低温交变的复杂工况，因此结构设计上首先要满足IP67级别的密封要求，上盖与下腔体之间采用一体式密封胶条压合结构，所有紧固件的排布避开密封胶条的压缩形变盲区，保证长期振动工况下密封性能不衰减。

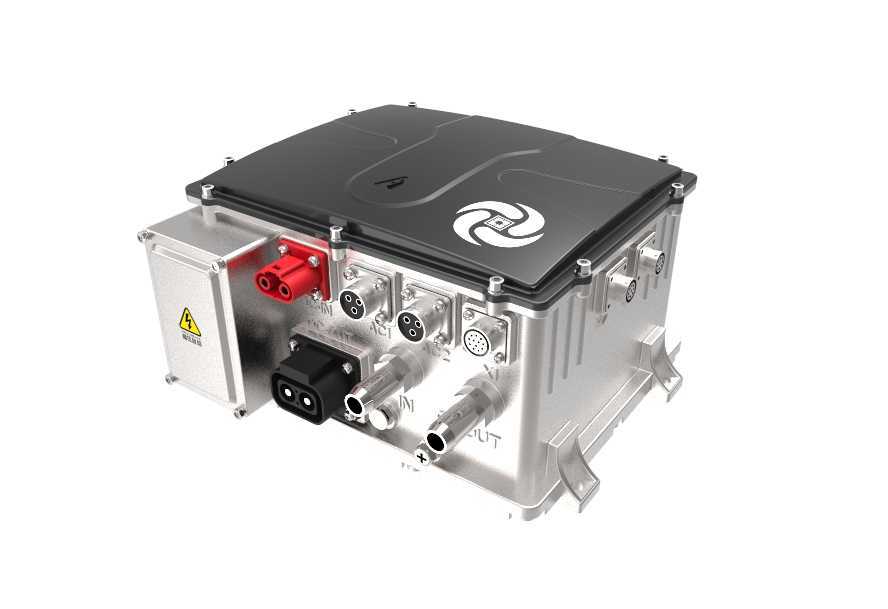

　　外壳腔体采用铝合金压铸工艺成型，材料选用ADC12铝合金，兼顾轻量化与结构强度，压铸后做T6时效处理，消除内部应力避免后期形变，腔体表面做导电氧化处理，兼顾防腐蚀与电磁屏蔽性能，避免内部功率器件的电磁干扰影响整车其他电控单元的正常工作。内部核心的IGBT等功率器件直接固定在水冷通道板上，水冷通道采用铣削加工后与腔体一体化钎焊的结构，流道设计采用S型迂回走向，覆盖所有功率器件的发热区域，进水口与出水口布置在腔体侧方，采用快插式水嘴结构，与整车冷却管路对接时无需额外打胶，靠卡簧与密封圈实现密封，水嘴的通径匹配整车冷却系统的流量要求，保证冷却液在流道内的流速控制在1.2-1.8m/s区间，既避免流速过低导致散热效率不足，也防止流速过高带来的流阻过大、气蚀风险。

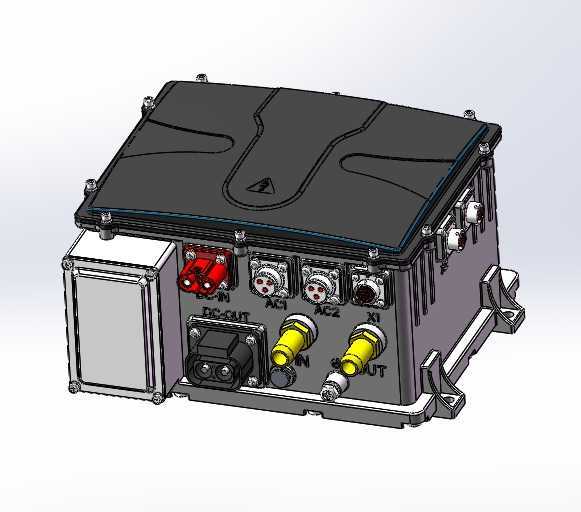

　　腔体左侧预留了保险安装盒的独立舱室，与主功率舱之间采用绝缘隔板分隔，保险更换时无需打开主腔体上盖，仅需拆卸保险舱的小盖板即可操作，降低后期维护的难度。进出线位置分别布置了直流端子与采样航空快插，直流端子采用大电流铜排内嵌结构，铜排与腔体之间采用绝缘注塑件隔离，爬电距离满足高压电气安全标准要求，航空快插采用屏蔽式结构，插头与插座之间带金属屏蔽层连接，保证采样信号的传输不受高压回路的电磁干扰。

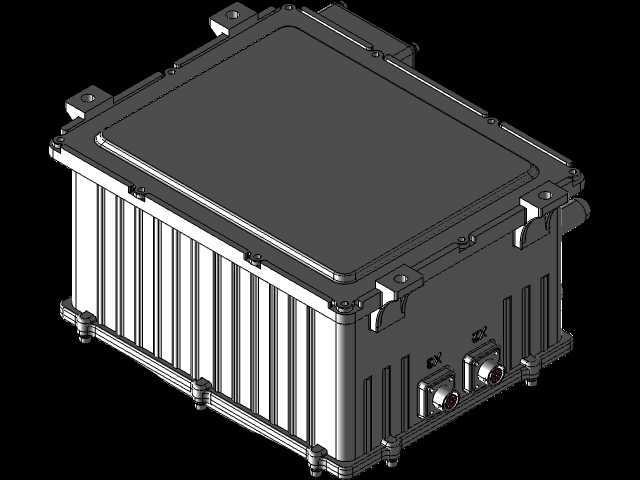

　　安装边界方面，装置底部预留了四个带减震衬套的安装支脚，支脚的安装孔位间距适配主流车型的安装支架尺寸，安装时衬套可以过滤整车行驶过程中的振动冲击，避免内部器件受振动影响出现焊点脱落、连接松动的问题。整体外形的长宽高尺寸控制在420mm320mm180mm以内，在保证内部器件排布空间、流道散热面积的前提下，尽可能压缩整体体积，适配不同车型的安装空间余量。上盖表面做了筋条加强结构，既提升上盖的结构刚度，避免车辆行驶过程中产生共振异响，也可以在一定程度上增大上盖的散热面积，辅助带走部分腔体内部的热量。

　　从结构设计的细节来看，所有外接连接器的布置都集中在腔体的同一侧，方便整车线束的排布与固定，避免线束走向杂乱导致的装配干涉，连接器的固定法兰与腔体之间都设置了密封垫，满足整车的防水要求。腔体内部的功率器件固定位置都做了凸台设计，保证器件安装面的平面度控制在0.1mm以内，让功率器件与水冷板之间的导热硅脂层厚度均匀，避免局部接触不良导致的热阻过大。水冷流道的进出口位置做了导流结构，减少冷却液进入流道时的涡流损失，提升散热效率，流道内部做了圆角过渡，避免加工过程中出现应力集中，也防止长期使用过程中杂质在拐角处堆积堵塞流道。

　　在电气安全设计上，腔体内部所有高压带电部件与外壳之间的绝缘距离都满足国标要求，高压端子与低压采样端子之间做了物理隔离，避免高压串入低压回路影响整车低压系统的安全。保险舱内的每个保险对应独立的出线回路，每个回路的固定位置都预留了线束卡扣的安装点，方便内部线束的固定，避免车辆振动时线束与器件端子之间产生拉扯力。整体结构的装配顺序采用分层设计，先将水冷板与功率器件组装成内芯模块，再将内芯模块固定到下腔体中，完成线束连接后再扣合上盖打紧螺丝，装配流程简单，适合批量生产的装配节拍，后期维修时也可以快速拆解更换故障部件，降低售后维护成本。
