小型立式插装脉冲变压器结构设计

　　在开关电源、信号隔离传输、脉冲触发电路这类常见的工业电子场景里，脉冲变压器是承担信号耦合、电气隔离、脉冲幅值匹配的核心磁性器件，和普通工频电源变压器侧重功率传输的设计取向不同，这类小型脉冲变压器更关注脉冲波形的保真度、绕组间的绝缘耐压以及插装后的焊接可靠性，很多工控板卡、小功率驱动模块、家电控制板上都能见到同结构产品的身影。

　　从实际选型和结构适配的角度看，这类插装式脉冲变压器的设计首先要兼顾PCB板的布局空间，本次涉及的这款器件本体长度控制在19mm，宽度14mm，不含插装引脚的本体高度为17.15mm，属于板上高度较低的贴板安装器件，在做PCB布局的时候，不需要给它预留过高的上部空间，周边只要留出2mm以上的安全爬电距离，就能满足常规低压控制板的安规要求。它的插装引脚采用直插式排布，引脚间距匹配常规2.54mm网格的PCB孔位设计，生产环节可以直接适配波峰焊工艺，不需要额外定制治具，能有效降低SMT或者插件段的生产适配成本。

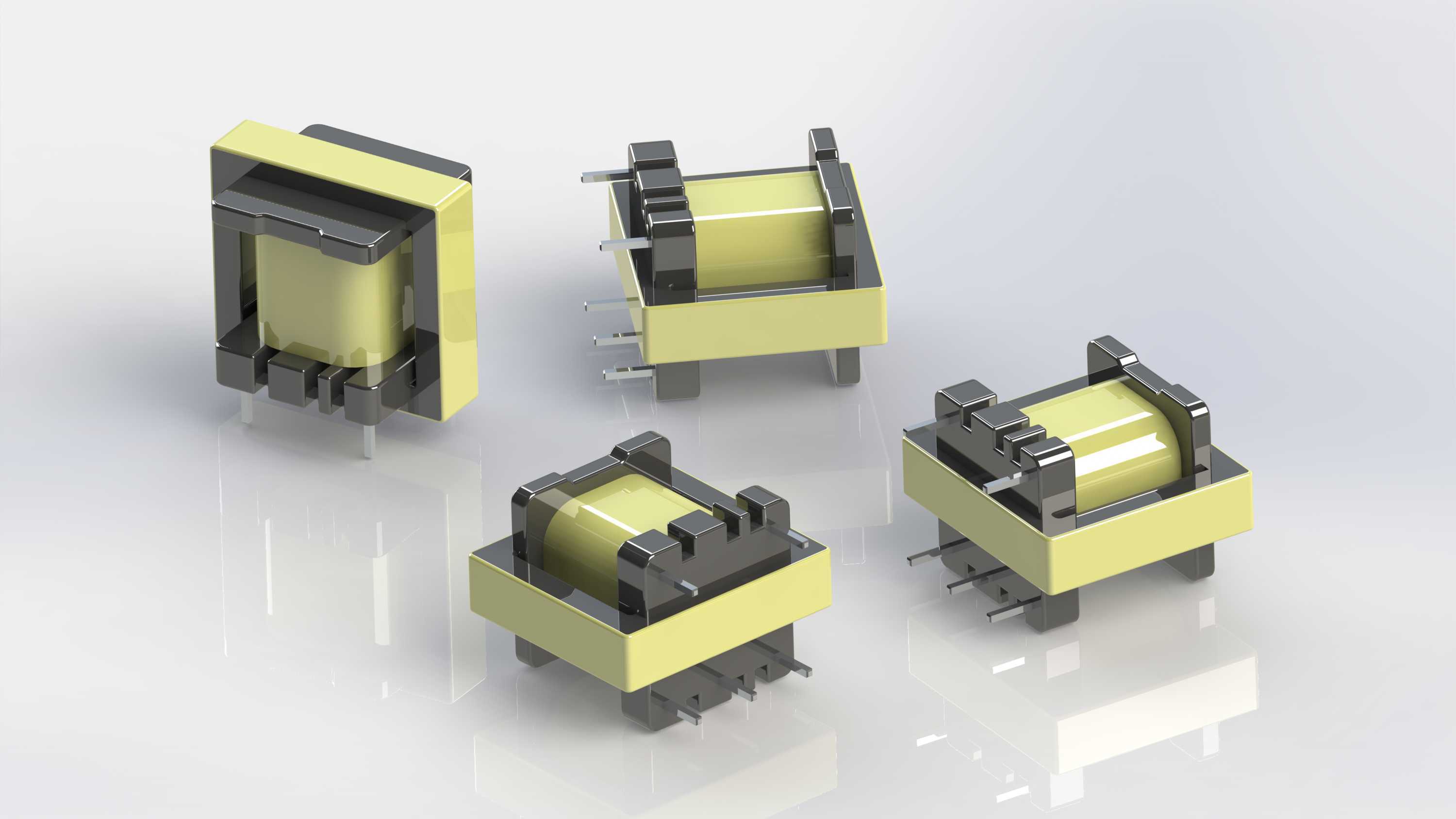

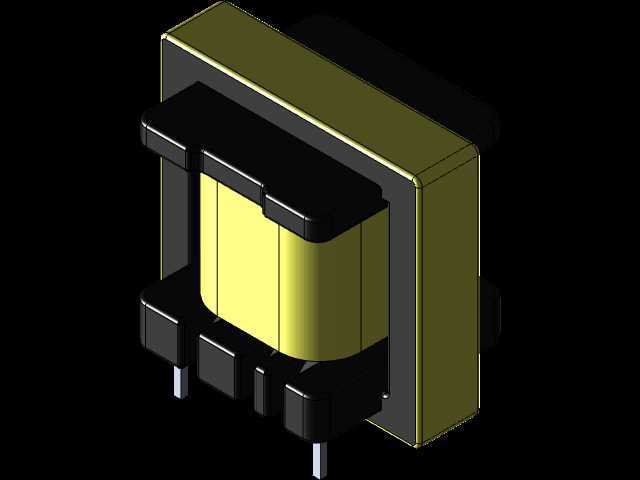

　　结构设计上，这款变压器采用常见的EF型磁芯拼接结构，磁芯外围包裹的黄色绝缘骨架既承担了绕组的缠绕载体功能，也作为磁芯和外部引脚、PCB板之间的绝缘隔离层，骨架上预留的卡槽可以让两片磁芯精准对位拼接，组装时不需要额外做复杂的磁芯定位，点胶固定后就能保证磁芯结合面的气隙一致性，避免因气隙偏差导致的电感量离散性过大问题。绕组部分按照初次级隔离的要求分层绕制，骨架上的挡墙结构可以保证初次级绕组之间的爬电距离满足常规3C认证的绝缘要求，不需要额外增加绝缘胶带的缠绕层数，能有效控制绕组的整体厚度，避免本体超差。

　　从实际使用的功能特性来看，这款脉冲变压器主要用于传递kHz级别的窄脉冲信号，比如开关电源里的MOS管驱动信号隔离、可控硅触发电路的脉冲传递、通讯接口的信号隔离场景，它的绕组寄生参数控制在较低水平，能保证脉冲上升沿和下降沿的波形畸变在允许范围内，不会出现驱动信号延迟过大或者波形失真导致的功率器件误导通问题。和贴片式的同类脉冲变压器相比，这种直插结构的器件焊接后的机械强度更高，在有轻微振动的工业设备控制板上，不容易出现引脚脱焊、器件脱落的问题，环境适应性更强。

　　在做整机结构设计的时候，需要注意这类器件的安装边界：它的插装引脚伸出本体底部的长度是按照常规1.6mm厚度PCB板设计的，插装后引脚在PCB背面的伸出长度控制在2mm左右，剪脚后不会和背面的其他贴片器件产生干涉；本体侧面没有突出的结构，相邻器件只要按照常规的插件布局间距排布，就不会出现装配干涉。另外磁芯部分的外围没有额外的金属屏蔽罩，如果是用在电磁干扰要求较高的场合，可以在布局时让它远离敏感的模拟信号走线，或者在器件外围预留屏蔽罩的安装位置，不需要改动器件本身的安装孔位。

　　很多刚接触电子结构设计的工程师容易把这类脉冲变压器和普通的小功率电源变压器混淆，实际上二者的绕组线径、匝数比设计、磁芯材质选择都有明显区别：脉冲变压器的磁芯一般选用初始磁导率更高的铁氧体材质，保证高频脉冲信号的传递效率，绕组匝数更少，线径根据驱动电流的大小选择，不需要像电源变压器那样考虑长时间的功率发热问题，所以整体体积可以做的更小巧。这款结构的脉冲变压器覆盖了大部分小功率驱动场景的参数需求，只要根据实际的脉冲电压、变比要求调整绕组参数，就能适配不同的电路设计，骨架和磁芯的结构不需要做改动，能大幅降低衍生型号的开模成本，是电子配件领域通用性很强的一款结构设计。
