600V30A三相IGBT逆变器功率模块结构

　　在工业变频传动、新能源逆变、伺服驱动这类电力电子设备的开发环节，功率半导体模块的结构适配性往往直接决定整机的可靠性与功率密度，这款600V30A规格的三相IGBT逆变模块，是针对中小功率电力变换场景设计的集成式功率器件，建模过程中完全参照量产器件的实际装配逻辑还原，没有做简化处理，能直接用于设备的结构干涉检查、散热系统匹配以及整机布局仿真。

　　从实际应用场景来看，这类模块常被用在7.5kW及以下功率等级的通用变频器、光伏组串式逆变器、工业伺服驱动器、UPS不间断电源内部，承担直流到三相交流的电能变换核心功能，相比分立式的IGBT单管搭配快恢复二极管的方案，这种集成式模块把三相桥臂的六个IGBT芯片、对应反并联续流二极管全部封装在同一壳体内，内部已经完成了芯片间的键合连接，外部只需要引出主功率端子、控制信号端子就能完成主回路搭建，能大幅减少PCB板上的布线长度，降低主回路的杂散电感，避免IGBT关断时产生过高的电压尖峰击穿芯片，这也是中小功率电力电子设备越来越倾向采用集成模块方案的核心原因。

　　建模时最先确定的是模块的安装基准面，也就是模块底部与散热器接触的金属散热基板平面，这个平面的平面度要求在0.05mm以内，实际装配时需要在这个面均匀涂覆导热硅脂或者垫导热绝缘片，通过四个角的安装孔用螺丝固定在铝型材散热器或者水冷板上，建模时把安装孔的沉头深度、孔位公差都做了还原，方便结构工程师在做整机布局时直接匹配安装螺丝规格、预留螺丝头的避让空间，不会出现装配时螺丝和周边电容、铜排干涉的问题。模块的主功率端子采用的是弯脚式插针结构，分为直流正、直流负，以及三相输出的U、V、W三个端子，端子的伸出长度、引脚间距完全按照实际封装尺寸还原，设计驱动板时可以直接按照这个引脚位置做PCB的焊盘封装，不需要额外调整尺寸，控制信号端子排列在主功率端子的另一侧，一共12个细引脚，分别对应三个桥臂上下管的栅极驱动、发射极采样信号，引脚的粗细、间距都做了1:1还原，能直接用于驱动板的接插件选型匹配。

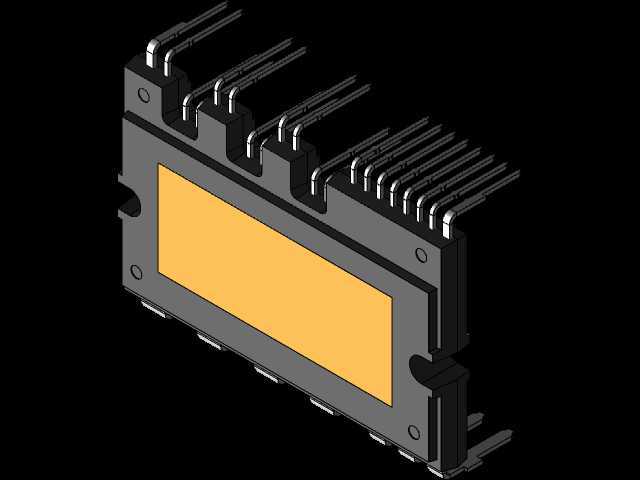

　　外形结构上，模块采用工业级标准的SP封装形式，外壳采用耐高温的PBT工程塑料注塑成型，外壳侧面做了定位卡扣和加强筋结构，一方面能在注塑时保证外壳的结构强度，避免回流焊或者长期高温工作下外壳变形，另一方面侧面的定位凸台能在装配到散热器时起到快速定位的作用，不需要反复调整孔位。模块中间的黄色区域是内部灌封硅胶的裸露面？不对，实际是绝缘封装层，建模时还原了这个区域的凹陷深度，因为部分应用场景会在这个区域贴绝缘片或者温度传感器，用来监测模块内部的工作温度，所以这个面的尺寸精度会影响温度传感器的贴合紧密程度，直接关系到温度采样的准确性。

　　从设计思路上来说，这类模块的结构设计核心是平衡散热性能、绝缘性能与装配便利性，底部的金属散热基板采用高导热的铜材质，表面做镀镍处理防止氧化，基板和内部芯片之间通过绝缘陶瓷层做电气隔离，陶瓷层两面覆铜，一面焊接散热基板，一面焊接IGBT和二极管芯片，这样的结构既能保证芯片产生的热量快速传导到散热器上，又能实现功率回路和散热壳体之间的高压绝缘，满足600V电压等级下的电气间隙和爬电距离要求。建模时特意把外壳的爬电距离沟槽做了还原，也就是主功率端子之间的塑料凸起隔断，这些结构是为了增加端子之间的沿面距离，避免高湿、粉尘环境下出现端子间拉弧打火的问题，很多新手建模时容易忽略这些细小的沟槽结构，导致做安规仿真时出现爬电距离不足的误判。

　　在安装边界方面，模块上方需要预留至少15mm的空间，一方面是给主功率接线铜排或者导线留出弯曲空间，另一方面是避免周边电解电容等器件离模块过近，影响模块的散热通风，模块的左右两侧需要预留3mm以上的插拔空间，方便装配时调整模块位置，控制端子侧需要预留驱动板接插件的插拔高度，一般至少要留20mm的操作空间，方便生产时的接插件装配和后期维护拆卸。另外，模块的引脚成型角度是经过精确计算的，插装到PCB板后，模块底部和PCB板之间会有2mm左右的间隙，这个间隙一方面是避免焊接时助焊剂残留堆积在模块底部影响散热，另一方面是给清洗PCB时的清洗液留出流通空间，避免液体残留导致绝缘下降。

　　很多结构工程师在选型这类功率模块时，往往只关注电压电流参数，忽略了结构尺寸和安装边界的匹配，比如有的设备内部散热器空间有限，选了引脚长度过长的模块，导致装配后端子和外壳距离不足，或者安装孔位和原有散热器不匹配，需要重新打孔加工，延误项目进度，这个三维模型把所有装配相关的尺寸都做了精确还原，工程师可以直接导入到整机装配体中做干涉检查，提前发现布局问题，减少打样后的修改次数。另外，在做热仿真分析时，模型的散热基板尺寸、外壳热阻相关的结构特征都可以直接赋予材料参数，不需要再重新简化建模，能大幅缩短热仿真的前处理时间，帮助工程师快速评估不同散热方案下的模块结温，确保设备在满负载工作时模块的结温在安全范围内，提升整机的长期工作可靠性。

　　还要注意的是，这类模块的引脚是有成型公差的，建模时按照量产器件的最大公差做了包络处理，也就是引脚的位置偏差按照±0.2mm的范围做了预留，设计PCB焊盘时可以根据这个模型的引脚最大偏移量来设计焊盘尺寸，避免出现批量生产时引脚插不进焊盘的问题。模块外壳的边角都做了圆角处理，没有尖锐的棱角，一方面是注塑工艺的要求，避免应力集中导致外壳开裂，另一方面是装配时不会划伤操作人员的手，也不会划破周边导线的绝缘层，这些细节结构在模型里都做了还原，能让工程师在设计阶段就充分考虑到生产装配的工艺性问题，而不是等到量产阶段才发现结构设计的缺陷。
