浩亭M12四芯圆形电缆连接器结构设计

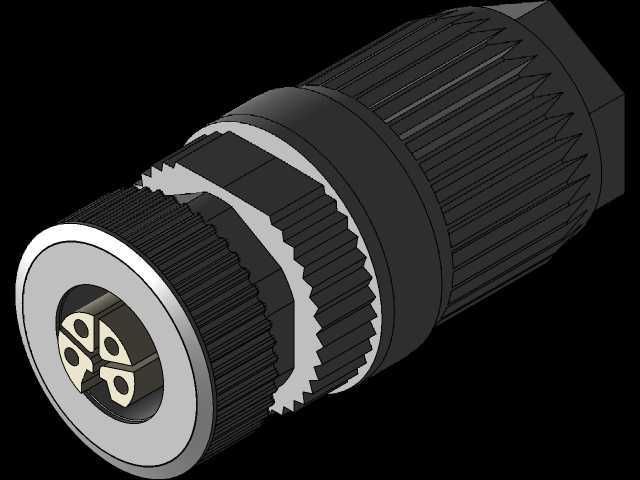

　　从接触端的结构来看，四个插芯呈对称圆周分布，插芯外围设置了十字形的绝缘隔层，能够避免不同芯线之间的爬电风险，同时插合端的金属定位环可以保证对接时的同轴度，避免插针偏斜导致的接触不良，插合面的密封圈槽预留了标准O型圈的安装位置，对接完成后可以实现IP67级的防护效果，能够阻挡切削液、粉尘进入接触腔体，适配机床、自动化生产线、户外风电设备等多场景的布线需求。连接器尾部的电缆锁紧结构采用了滚花螺帽配合卡爪的设计，螺帽外表面的轴向滚花纹路深度经过优化，即使操作人员佩戴防滑手套也能徒手完成锁紧操作，不需要额外借助扳手，螺帽旋紧过程中内部的锥形卡爪会均匀收拢，抱紧电缆外护套，既可以承受轴向的拉拽力，避免电缆受拉时芯线与插针脱开，也能在电缆弯曲时提供应力释放，避免线芯在根部反复弯折断裂。在工业现场的电气布线环节，圆形电缆连接器是承担设备端动力、信号传输对接的核心基础元件，这类元件的可靠性直接决定整套设备运行的稳定性，尤其是在存在振动、油污、温变的工业场景中，连接器的结构设计合理性会直接影响线路的接触稳定性与防护寿命。这款四芯圆形电缆连接器的结构设计，完全围绕工业现场的实际装调与使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。

　　中间的连接螺套部分采用了锯齿形防滑纹路，相比普通直纹滚花，锯齿纹路在旋合对接时的摩擦力更大，对接到位后螺套的卡扣结构会自动卡入对接端的卡槽，不会因为设备运行的振动出现松脱，不需要额外打胶或者加装防松卡簧，大幅提升现场装调的效率。在建模过程中，所有配合尺寸都严格按照工业连接器的通用互换标准设定，插合端的外径、螺距、插芯位置度都预留了标准公差带，能够和同规格的面板端插座实现完全互换，不需要额外修配。安装边界方面，这款连接器的最大外径控制在18mm，尾部电缆适配范围是6-8mm外径的四芯护套线，整体长度在螺帽完全锁紧状态下为42mm，不会占用过多的设备安装空间，即使是在密集布线的电气柜内或者狭小的设备走线槽旁，也能顺利完成装接。

　　从结构强度来看，连接器的外壳采用增强尼龙材质建模时预留了均匀的壁厚，所有转角位置都做了R1.5的圆角过渡，避免注塑成型时出现缩痕，同时也能消除应力集中点，在受到意外磕碰时不会出现壳体开裂的问题。内部的插针固定基座采用耐高温绝缘材质，建模时设置了插针压接后的防退卡槽，插针压接完成后卡入基座就不会出现轴向窜动，即使反复插拔也不会导致插针移位。很多现场布线的工程师都遇到过连接器装接后芯线受力断裂、对接松脱、防护失效导致线路短路的问题，这款连接器的结构设计就是针对这些常见痛点做了针对性优化：比如尾部的卡爪锁紧结构，相比传统的线夹固定，对电缆的抱紧力更均匀，不会因为电缆外径的微小公差出现锁不紧的情况；螺套的防松卡扣结构，不需要在对接后额外做防松处理，减少现场施工的工序；插合端的绝缘隔层设计，即使在高湿度环境下也不会出现芯线间的绝缘击穿问题。

　　在三维建模的过程中，所有的配合面都做了间隙预留，比如螺套和主体的配合间隙控制在0.1mm，既保证螺套可以灵活转动，又不会出现过大的旷量，避免长期使用后螺套磨损松旷。插芯的位置度公差按照0.05mm设定，保证对接时插针可以顺利对插孔导入，不会出现顶针的问题。另外，连接器的外表面所有棱角都做了倒钝处理，操作人员在装接时不会被锋利的边缘划伤，这也是工业元件设计中很容易被忽略的细节。在实际选型应用中，这类四芯圆形连接器通常用于传感器供电、小功率动力回路、工业总线信号的传输，相比方形连接器，圆形结构的抗扭、抗径向力性能更好，在电缆存在反复移动的拖链场景中也能长期稳定工作。建模时特意还原了产品的剖视结构，可以清晰看到内部的腔体布局、插针固定方式、密封槽位置，不管是用于设备布线的选型参考，还是做整机布线的干涉检查，都能直接调用模型完成装配验证，不需要再重新测绘结构。
