带20减速比法兰安装行星齿轮电动机

　　这款集成行星减速结构的电动机，在自动化传动场景中应用十分广泛，常见于精密输送工位、小型机械手关节、非标专机的进给驱动单元，以及需要低转速大扭矩输出的轻工装配设备上。和普通直驱电机不同，它把行星减速级和电机本体做了一体化集成，不需要额外单独选配减速器再做对接装配，能大幅缩减传动单元的轴向安装空间，很多对安装尺寸有严格限制的紧凑型设备里，这类集成式驱动单元的适配性远高于分体式的电机加减速器组合。

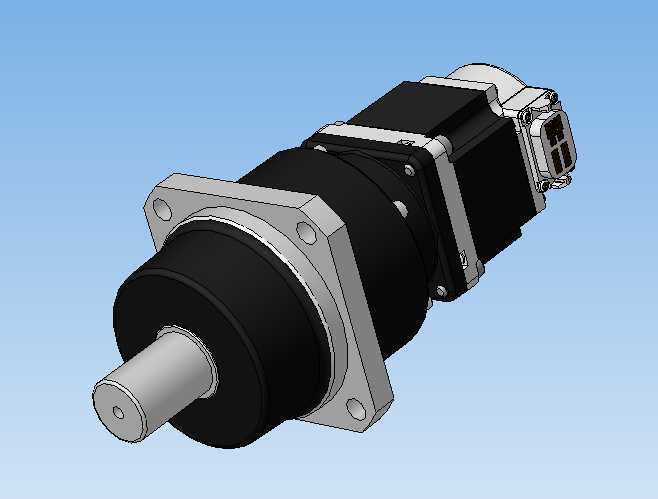

　　从结构设计逻辑来看，前端的方形安装法兰是核心安装基准，法兰上的四个安装孔做了沉头设计，装配时螺栓可以完全沉入法兰端面，不会突出干涉周边的结构件，输出轴采用单键配合的圆柱轴结构，轴端预留了中心工艺孔，既方便加工时的定位装夹，也能在装配负载端时做顶紧定位，避免带载运行时输出轴出现径向窜动。行星减速级的齿比设定为20，这个减速比属于通用型传动比，能把后端伺服电机的高转速低扭矩输出，转化为输出端的低转速大扭矩，同时行星结构的多齿啮合特性，让传动过程的背隙控制在很小的范围内，频繁正反转切换的工位上也能保证传动精度，不会出现明显的回程误差。

　　设计时需要重点考虑安装边界的匹配，首先法兰的安装止口尺寸要和设备安装板的定位孔严格配合，止口的配合公差一般选H7/js6的过渡配合，既能保证装配时的同轴度，也不会因为配合过紧导致拆装困难。输出轴的轴伸长度要匹配负载端的连接毂长度，避免轴伸过长导致负载端悬臂过大，运行时产生额外的径向弯矩，加速轴承和齿轮的磨损；如果轴伸过短则会导致配合长度不足，大扭矩输出时容易出现键连接打滑的问题。电机后端的动力连接器和编码器接口做了侧置布局，接线时线缆可以从侧面引出，不会额外增加轴向的安装长度，对于安装空间局促的设备内部，这种布线接口的布局能有效减少线缆弯折的风险，提升布线的整洁度。

　　实际选型应用时，要注意输出端的额定扭矩匹配，20的减速比虽然能放大电机的输出扭矩，但也要核算行星齿轮组的额定承载上限，不能长时间超出额定扭矩运行，否则会加速齿轮齿面的磨损，甚至出现断齿故障。日常装配过程中，安装法兰和设备安装面之间要保证贴合平整，不能有焊渣、切屑等硬质杂物夹在结合面之间，否则会导致电机安装后出现同轴度偏差，运行时产生异常振动和噪音。输出轴和负载连接时，优先选用弹性联轴器做过渡连接，能补偿少量的径向和角度偏差，避免硬连接带来的额外负载作用在电机输出轴承上，延长整机的使用寿命。

　　从三维建模的角度来看，这类集成式驱动单元的建模要重点还原几个关键配合尺寸：法兰安装孔的孔位分布圆直径、止口的直径与深度、输出轴的直径与键槽尺寸、电机本体的外径与总长度，这些尺寸是设备布局时做干涉检查的核心依据，如果建模时这些尺寸出现偏差，很容易导致实际装配时出现安装干涉，需要重新修改安装板结构，耽误项目进度。建模时齿轮部分不需要完全还原每一个齿的细节，只要把减速级的外形轮廓、安装接口还原准确即可，毕竟设备整体设计时，驱动单元属于外购标准件，只需要保证安装边界的尺寸准确，就能满足整体布局的设计需求。
