HK-KT7M3WG1-5行星齿轮传动伺服电机

　　这款集成行星减速结构的伺服电机，在自动化产线传动场景中适配性极强，常见于3C电子装配工位的精密进给轴、小型包装设备的牵引辊驱动、非标自动化转盘的分度驱动单元，相比直连伺服的方案，它能在同等电机输出扭矩下大幅缩小安装空间，同时依靠行星轮系的均载特性降低传动背隙，满足频繁正反转的工位定位需求。

　　从结构设计逻辑来看，这款产品将行星减速级与伺服电机本体做了一体化集成，没有采用分体式减速箱搭配电机的拼接结构，省去了中间联轴器的安装误差累积环节。前端的方形安装法兰带四个沉头安装孔，安装时可直接贴合设备安装板做端面定位，法兰止口与安装板定位孔配合即可保证输出轴与设备从动端的同轴度，不需要额外做同轴度校准，能大幅缩短现场装配的调试周期。输出轴采用单键连接结构，轴端带中心定位孔，既可以通过平键传递扭矩，也能依靠中心孔做顶尖定位适配高精度回转工装，轴伸长度经过优化，不会因为轴伸过长带来悬臂弯曲变形问题，也不会因为轴伸过短导致连接件无法锁紧。

　　行星轮系部分采用内齿圈固定、太阳轮输入、行星架输出的经典NGW结构，传动比设定为5，这个速比区间刚好适配伺服电机的高转速低扭矩特性，将电机的额定转速降低至原有的五分之一，同时输出扭矩放大五倍左右，刚好覆盖大部分中轻载精密传动的扭矩需求，不会出现速比过大导致的输出转速过低、或者速比过小扭矩放大不足的问题。轮系的支撑轴承采用跨距布置，前后端分别支撑行星架与太阳轮轴，能承受一定的径向载荷与轴向载荷，适配皮带轮、齿轮直接啮合的传动场景，不需要额外增加支撑轴承座。

　　电机本体部分采用方形机壳设计，机壳表面带散热筋结构，依靠自然散热即可满足额定工况下的温升要求，不需要额外加装散热风扇，减少了故障点。后端的编码器接口与动力接口采用侧出式布局，接线时线缆可以从电机侧面走线，不会占用电机轴向的安装空间，适合安装空间轴向尺寸受限的设备内部。接线接口带锁紧结构，能避免设备运行过程中震动导致的接头松脱问题，防护等级满足工业车间常规的粉尘、少量溅水场景使用要求。

　　在安装边界上，这款电机的法兰安装面到输出轴轴端的轴向尺寸经过紧凑化设计，整体重心靠近安装法兰面，安装后设备的整体震动更小，不会因为重心外伸导致安装螺栓受额外的倾覆力矩。法兰四个安装孔的孔位遵循通用伺服电机的安装尺寸标准，替换同规格直连伺服或者其他品牌同速比行星减速伺服时，不需要重新加工设备安装板，也不需要重新设计连接件，能直接替换使用，降低设备改造成本。

　　实际选型使用时，需要注意输出轴的径向载荷限制，当采用齿轮直接啮合传动时，要保证齿轮啮合点尽量靠近输出轴的轴肩位置，减少悬臂长度带来的弯矩影响；如果采用同步带传动，要控制皮带的张紧力在允许范围内，避免过大的径向力导致前端轴承过早磨损。日常维护时不需要额外加注润滑脂，行星轮系内部采用终身润滑的润滑脂封装，出厂时已经完成润滑脂的加注与密封，使用过程中不需要拆开维护，减少了后期运维的工作量。

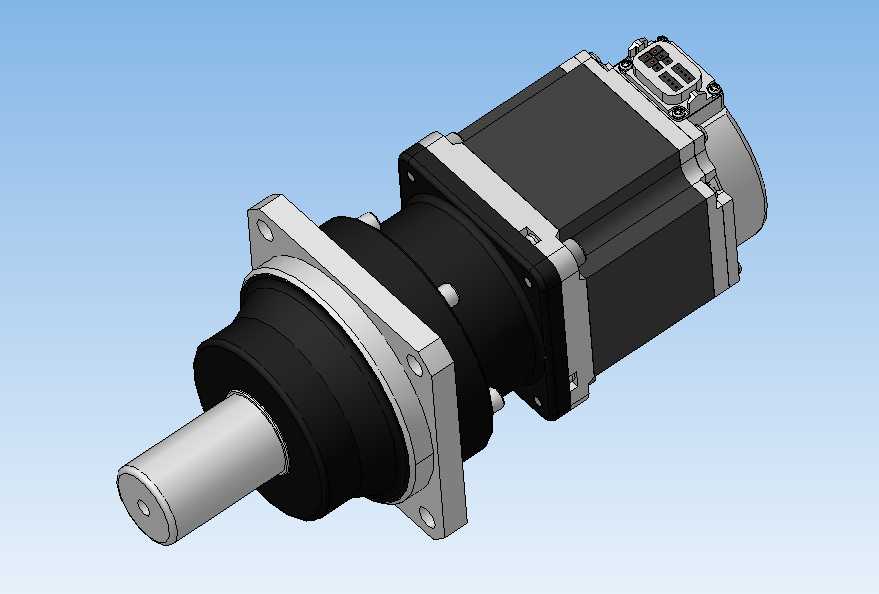

　　从建模角度来看，这个三维模型完整还原了产品的所有安装接口尺寸，包括法兰止口直径、安装孔孔位与孔径、输出轴直径与键槽尺寸、轴伸长度、接线接口的位置与外形尺寸，在做设备整体装配设计时，可以直接调用这个模型做干涉检查，提前验证安装空间是否足够，接线是否会与周边结构件产生干涉，避免实际加工装配时才发现尺寸不匹配的问题。模型的外形细节也做了完整还原，包括机壳的散热筋、安装螺栓的位置、编码器端盖的外形，在做设备方案演示时，能直观展示电机安装后的整体效果，不需要再对模型做二次简化处理。
