多翼式离心鼓风叶轮结构设计

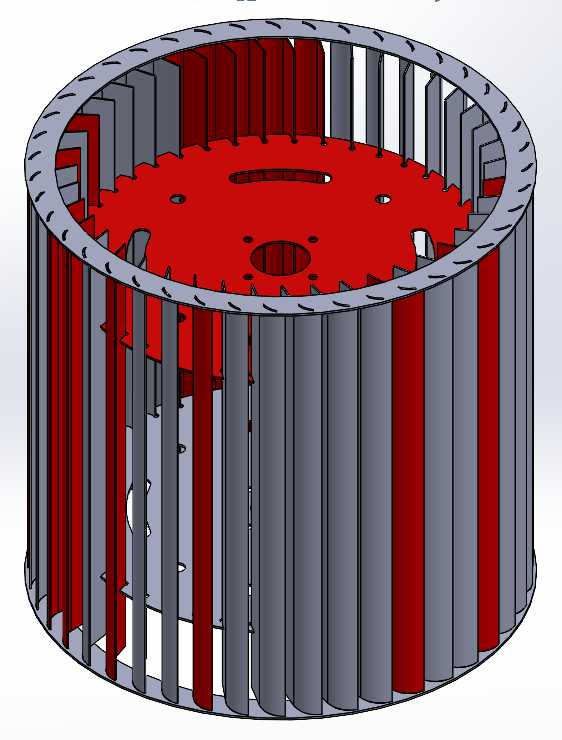

　　从结构设计逻辑来看，整个叶轮采用轮盖、叶片、中盘三件式组合结构，外圈的环形轮盖做了卷边强化处理，既可以降低叶轮高速旋转时的边缘风阻，也能提升轮体的整体结构刚度，避免长期运行出现轮缘形变；周向均匀排布的弧形前向叶片，采用等曲率圆弧截面设计，叶片进出口角度经过匹配计算，能够在较低转速下实现较高的风压输出，同时叶片与中盘、轮盖的连接位置预留了焊接定位止口，方便量产时的工装定位，减少焊接变形带来的动平衡偏差。在工业通风、暖通空调、设备散热、物料气力输送等场景中，鼓风部件的核心做功元件直接决定整套风路系统的风压、风量输出稳定性，本次呈现的多翼式离心叶轮结构，是前向多翼离心鼓风设备的核心旋转做功部件，区别于高压工况使用的后倾叶轮，这类前向多翼结构更适配中低压、大流量的送风场景，常见于商用新风系统、工业设备机柜散热、小型除尘工位送风、烘道循环风路等对噪音控制、安装空间有明确要求的应用场合。

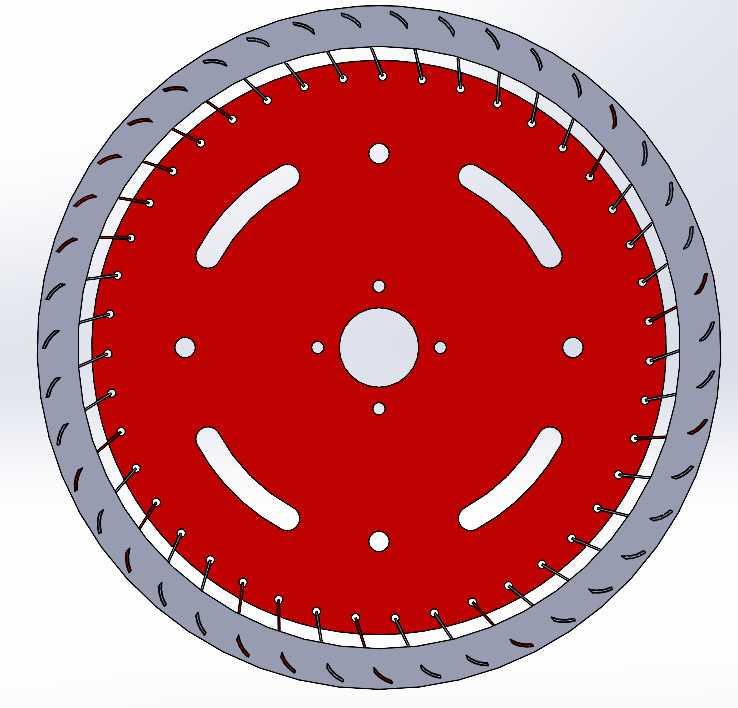

　　位于叶轮中部的红色中盘是整个结构的受力核心，中盘中心开设的轴孔用于和驱动电机的输出轴配合，轴孔周边均匀分布的螺纹孔用于安装锁紧压盖，保证叶轮和电机轴的同轴度，避免高速旋转时出现偏心振动；中盘上开设的多个减重孔，在不降低结构强度的前提下减少了叶轮整体转动惯量，降低电机启动时的扭矩负载，同时这些孔洞也能平衡叶轮两侧的气压差，减少轴向力对电机轴承的额外负载。从安装边界维度来看，这类叶轮的外径尺寸适配常规蜗壳的内腔间隙要求，叶轮宽度方向的尺寸匹配对应风量规格的蜗壳进风口尺寸，安装时需要保证叶轮端面和蜗壳进风口的轴向重叠量在设计范围内，间隙过大会出现风量泄漏、风压不足的问题，间隙过小则容易出现运转剐蹭，引发设备故障。

　　在实际工程应用中，这类多翼叶轮的动平衡等级需要达到G6.3以上，对于噪音要求严苛的商用场景还需要提升到G2.5级，设计时叶片的排布均匀度、单件叶片的形位公差、焊接后的变形量控制，都是直接影响最终运行效果的关键因素。不同于高压风机使用的窄叶轮设计，这款宽体多翼叶轮的叶片数量更多，气流在叶道内的流动更平缓，能够有效降低气流脉动带来的运行噪音，同时前向叶片的做功特性使得它不需要很高的转速就能达到设计风压，适配4极、6极的异步电机或者外转子电机直接驱动，省去了皮带传动或者齿轮减速的结构，让整套鼓风设备的结构更紧凑，维护成本更低。

　　在结构细节处理上，叶片的两端分别和轮盖、中盘采用满焊连接，焊缝位置做了打磨平滑处理，避免焊缝凸起干扰叶道内的气流流动，同时也能减少焊缝位置的应力集中，提升叶轮长期高速旋转的结构可靠性；轮盖的进风口侧做了圆弧导流过渡，能够让进入叶轮的气流更顺畅，减少进气口的涡流损失，提升整体的气动效率。在选型适配时，需要注意叶轮的旋向和出风口位置的匹配，左旋和右旋叶轮不能互换安装，否则会出现风量反向、风压不足的问题；同时叶轮的中心轴孔尺寸、键槽规格需要和配套电机的输出轴完全匹配，过盈量过大容易造成装配时轴孔开裂，间隙过大则会出现运转时的偏心振动，长期运行还会出现轴孔磨损、叶轮打滑的故障。这类叶轮结构除了常规的通风送风场景，还可以通过调整叶片角度、叶轮宽度、直径尺寸，适配不同的工况需求，比如加大叶轮宽度可以提升同转速下的风量输出，缩小叶轮宽度搭配更高转速则可以提升输出风压，覆盖从中压通风到低压大流量送风的多种应用需求，是通用通风设备领域应用最广泛的叶轮结构形式之一。
