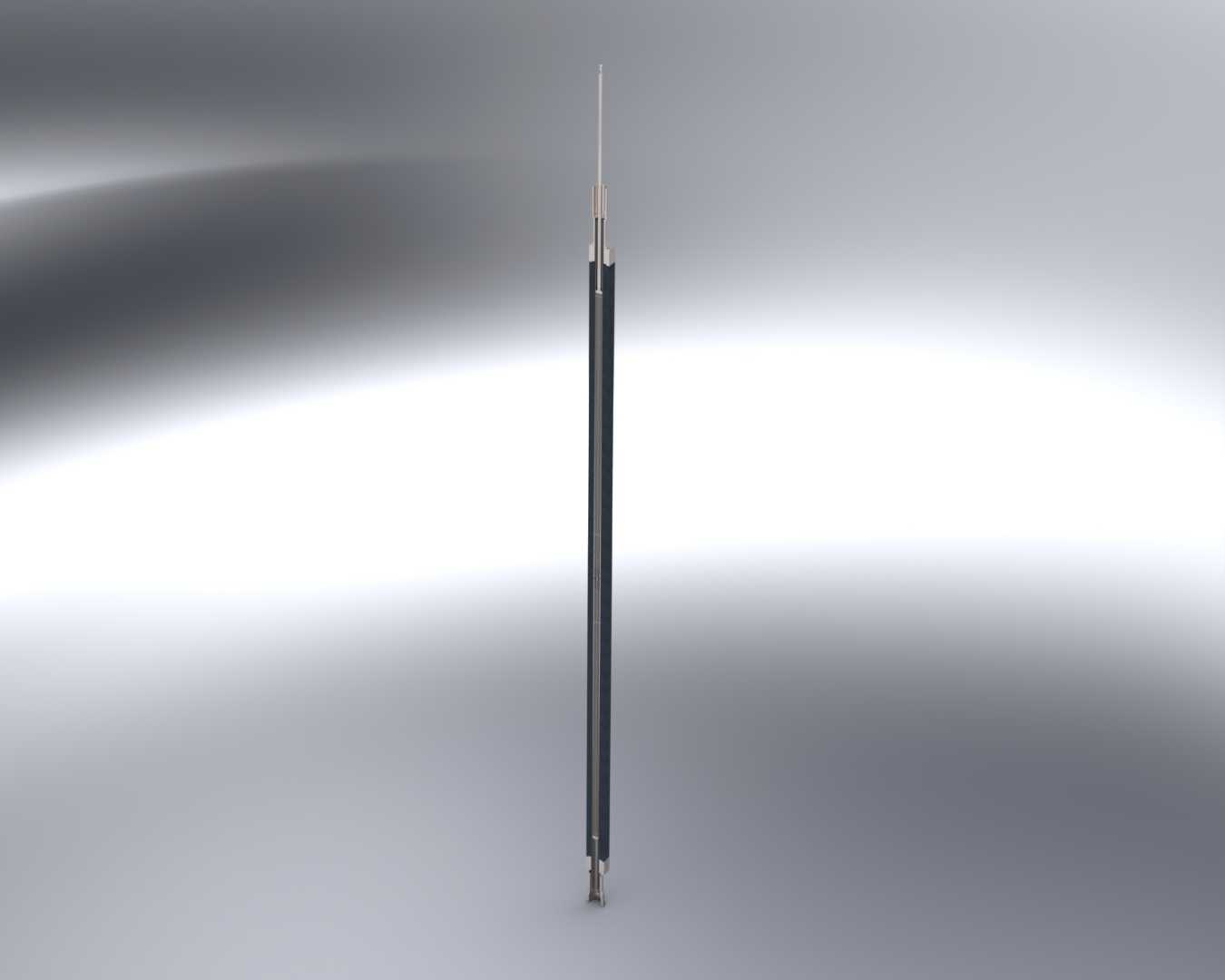

RBMK-1000反应堆燃料组件与石墨调节杆

　　该部件为RBMK-1000型压力管式石墨慢化沸水堆堆芯内的核心功能组件，承担堆芯核反应维持、反应性调节的核心作用，是堆芯物理边界与热工水力回路的关键衔接部件。从实际工程应用场景来看，这类组件直接安装在反应堆堆芯的石墨砌体孔道内，单根燃料组件与配套石墨杆的安装同轴度要求控制在0.2mm以内，避免组件在孔道内卡涩，影响控制动作响应速度或燃料装卸操作。

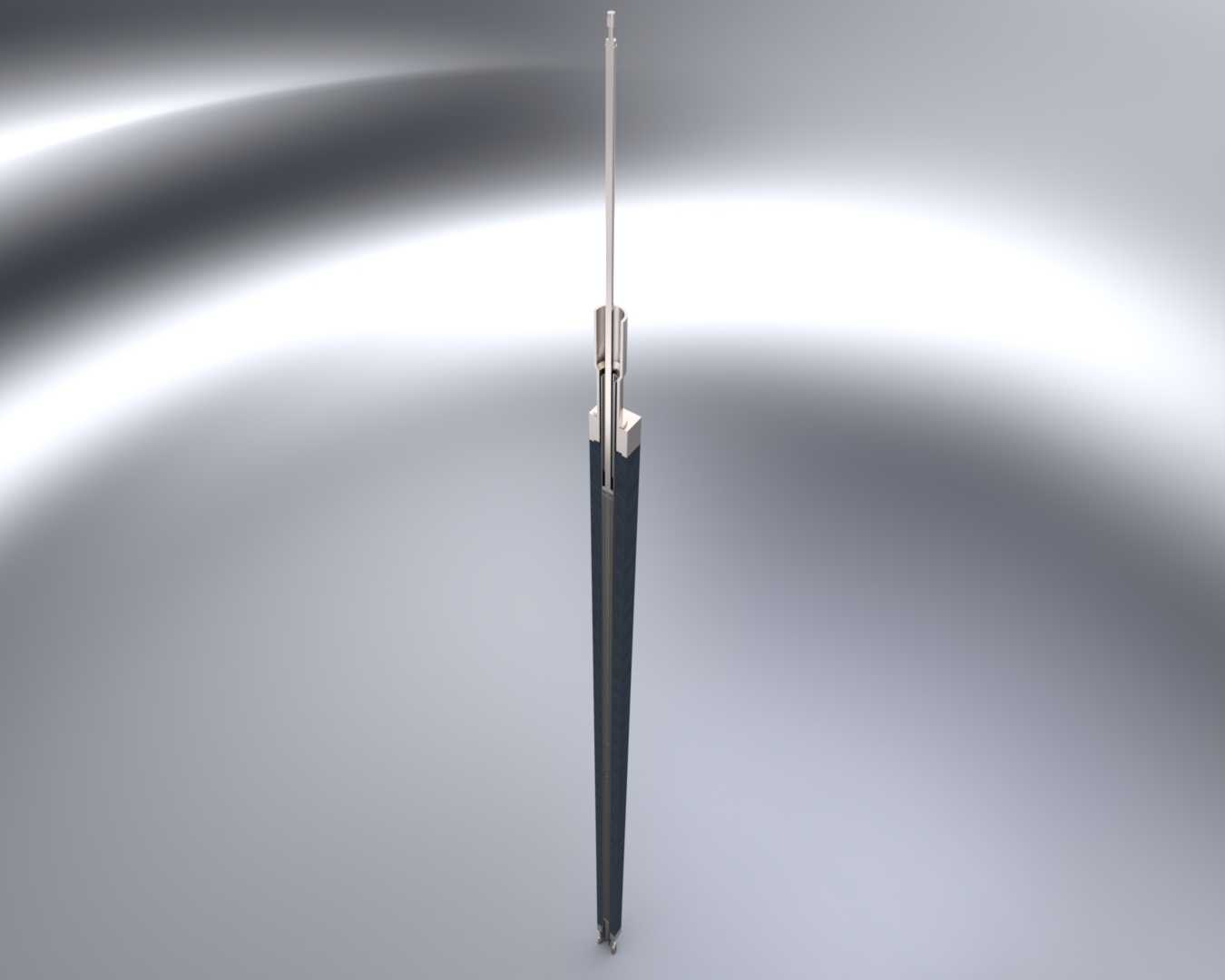

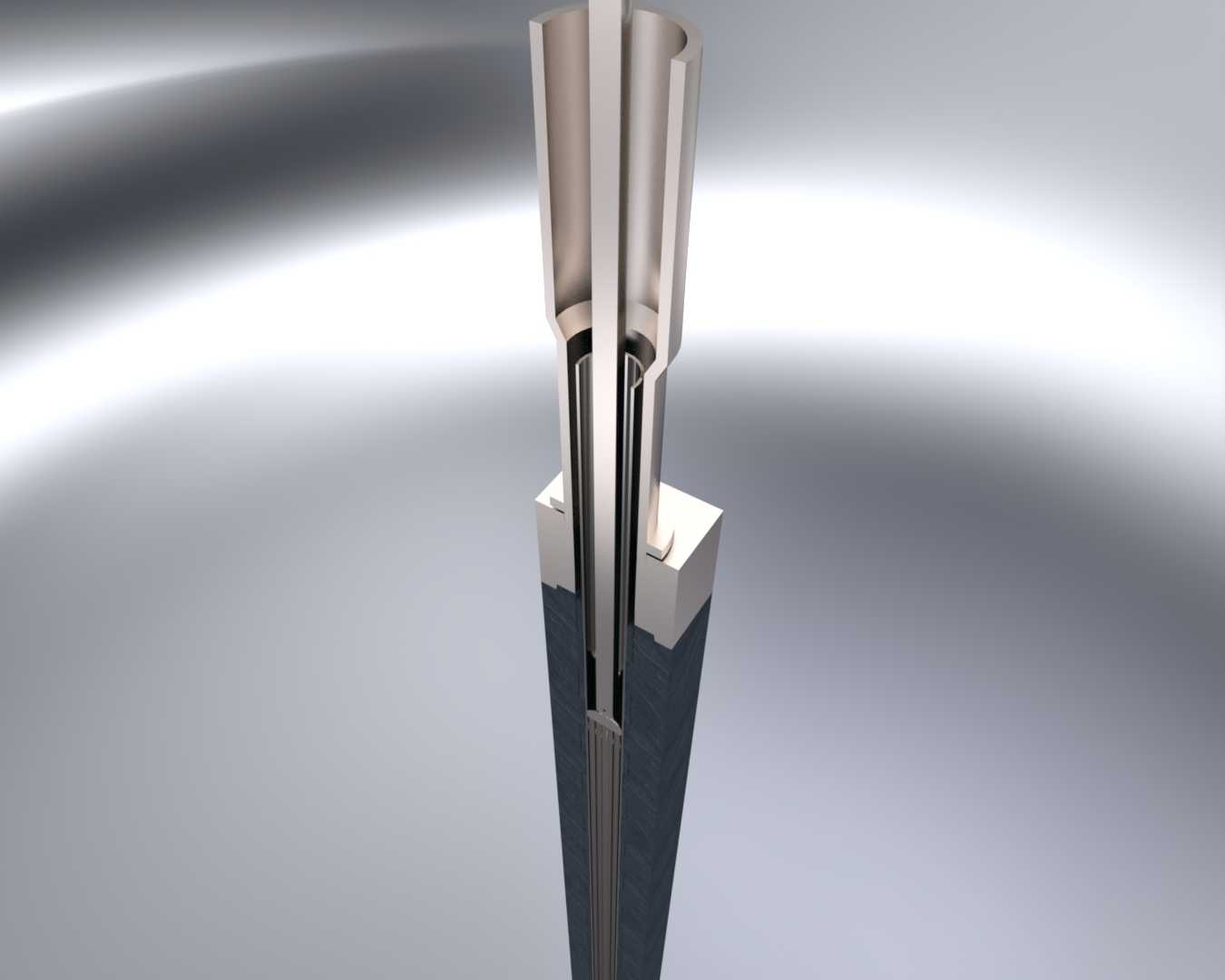

　　从功能特性上拆分来看，燃料段部分采用多根细棒束式结构设计，燃料芯块封装在锆合金包壳内部，包壳与芯块之间预留合理的膨胀间隙，兼顾辐照肿胀下的结构余量与热传导效率，燃料段的有效发热长度严格匹配堆芯活性区高度，避免轴向功率分布偏移带来的局部热点问题。配套的石墨杆部分采用高纯度核级石墨加工而成，表面做致密化处理，降低辐照下的石墨氧化与粉化速率，石墨杆与驱动机构连接段采用金属端塞结构，通过过盈配合加销钉定位的方式与石墨本体连接，保证在长期辐照环境下连接结构不会出现松脱。

　　设计过程中首先需要匹配RBMK堆型的孔道尺寸边界，组件整体外径略小于石墨砌体孔道内径，预留足够的间隙容纳冷却剂向上流动的通流面积，同时保证冷却剂能够充分冲刷燃料包壳表面，带走核裂变产生的热量，避免包壳温度超过设计限值。石墨杆的长度设计需要匹配控制棒的行程要求，当控制棒提出堆芯时，石墨杆段填充控制棒导向孔道，避免该区域出现慢化剂缺失导致的功率畸变，这一结构特性直接关联堆芯的功率分布均匀性，是RBMK堆型区别于其他压水堆控制组件的核心设计点。

　　从安装边界来看，组件上端与堆芯上方的燃料装卸机构、控制棒驱动机构接口匹配，下端定位在堆芯下部的支撑格架上，支撑格架的定位槽与组件下端的定位头间隙配合，允许组件在热胀冷缩、辐照生长下有一定的轴向伸缩余量，避免结构应力累积导致组件变形。组件整体的直线度要求控制在全长1/1000以内，保证在长达数米的长度下，能够顺利穿过上下多层堆芯定位板，不会出现安装卡滞。

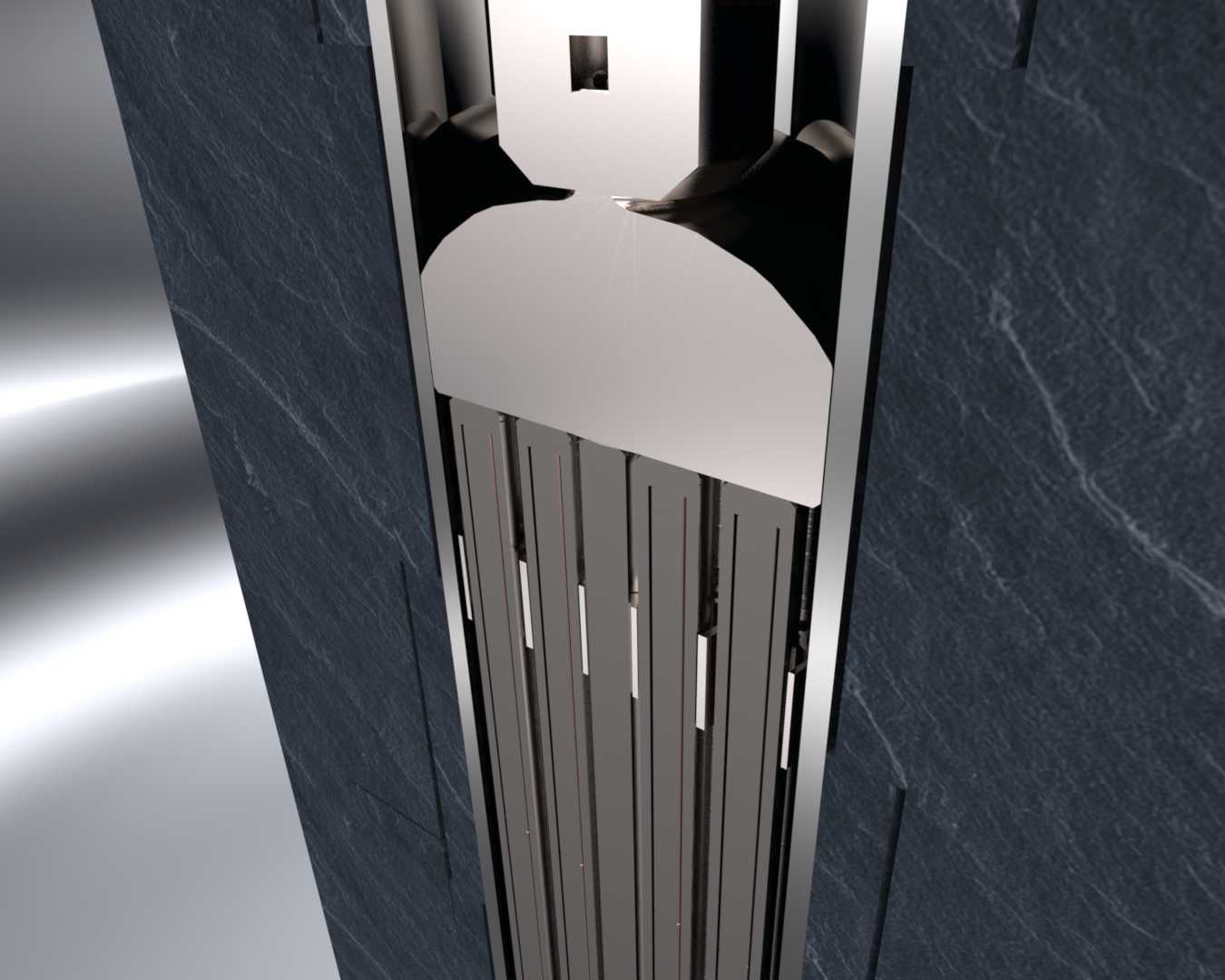

　　在结构细节处理上，燃料棒束的定位格架采用刚性条带冲压成型，格架上的凸点既能够固定单根燃料棒的径向位置，又能够搅混冷却剂流道，破坏冷却剂的边界层，提升换热效率，格架与燃料棒之间预留微小间隙，允许燃料棒在辐照生长、热膨胀下有少量的轴向位移，避免包壳被格架卡滞出现应力腐蚀。石墨杆的外圆做精加工处理，表面粗糙度控制在合理范围，降低在孔道内上下移动时的摩擦阻力，同时减少石墨碎屑的产生，避免碎屑进入冷却剂回路影响设备运行。

　　这类组件的设计需要同时兼顾核物理性能、热工水力性能、结构力学性能，在核物理层面需要保证燃料的富集度、石墨的慢化能力匹配堆芯的反应性控制要求，在热工层面需要保证冷却剂的流道阻力、换热面积匹配额定功率下的热量导出需求，在结构层面需要保证在高温、高辐照、冷却剂冲刷的长期运行环境下，结构完整性能够满足全寿期运行要求，不会出现包壳破损、石墨碎裂、连接结构失效等问题。建模过程中需要严格还原各段的长度比例、直径尺寸、连接结构细节，尤其是燃料棒束的排列方式、定位格架的结构形式、石墨杆与金属端塞的连接结构，这些细节直接影响后续堆芯物理计算、热工分析的结果准确性，也可作为核工程专业教学、堆芯结构认知的直观展示模型，帮助从业者理解压力管式石墨堆的堆芯组件构成与工作原理。
