机床用Werkzeugaufnahme工具架结构

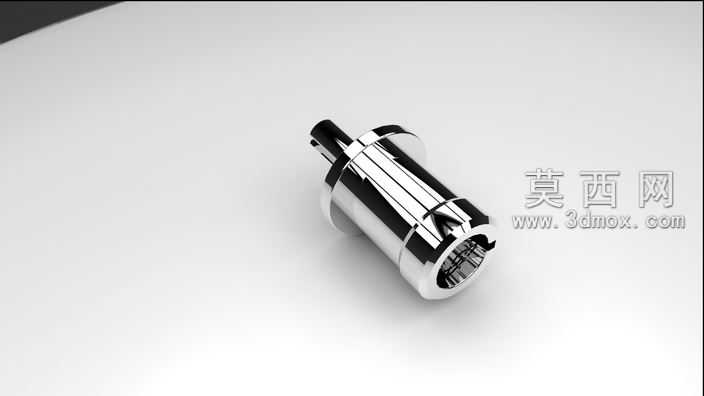

本模型为机床配套的Werkzeugaufnahme工具架，也即刀具夹持架，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械加工零件的设计规范，对每一处结构尺寸都做了工程化约束，确保模型可直接对接后续的工程出图、加工仿真环节。模型整体为回转类轴套复合结构，主体采用同轴回转体设计思路，从结构上分为前端刀具夹持段、中间定位法兰段、后端安装连接段三个核心功能区域。前端夹持段外圆加工有精密外螺纹，用于配套锁紧螺母实现刀具的轴向压紧，内孔开设对称键槽结构，用于传递切削扭矩，防止刀具工作过程中出现周向打滑，内孔的尺寸公差按照机床刀具夹持的标准公差带设定，保证与标准刀具柄部的配合精度。中间定位法兰为圆盘式结构，法兰两端面做了平面度约束，作为工具架安装时的轴向定位基准，法兰外圆做了倒角处理，避免安装过程中出现磕碰划伤，同时去除锐边保障装配安全。后端安装段同样设置外螺纹结构，用于将整个工具架锁紧在机床主轴或者刀塔的对应安装位上，轴段与螺纹衔接处做了退刀槽设计，符合螺纹加工的工艺要求，小直径延伸轴段做了防滑滚纹处理，方便装配时手动预紧定位。渲染环节采用金属磨砂材质，还原合金钢零件经调质处理后的真实表面质感，场景采用渐变蓝灰背景，搭配定向柔光照明，清晰呈现每一处台阶、螺纹、槽体的结构轮廓，没有过度的光影特效干扰结构展示，完全服务于机械结构的清晰表达。设计过程中充分考虑了零件的加工工艺性，所有棱边都设置了合理的工艺倒角，所有退刀槽、越程槽的尺寸都符合机械加工的常规工艺要求，既保证了零件的使用强度，也降低了实际生产的加工难度，整个模型无冗余特征、无几何错误，各结构之间的装配关系清晰，可直接用于机床工装的结构验证、加工教学演示、装配仿真模拟等场景。
